Tryton Teriva wersja podstawowa3 050 zł2 750 zł

Zobacz odbicie lustrzane

Kup u autora

Projekt spełniający WT 2021 Projekt spełnia zaostrzone wymagania dotyczące energooszczędności, izolacyjności przegród budowlanych oraz wysokości współczynnika EP poniżej 70 kWh/m²rok, które zaczną obowiązywać od 1 stycznia 2021 roku

Projekt dostępny od ręki

autor: architekt Katarzyna Maciejewska

-300 zł

Powierzchnia użytkowa

98,96m² +Strych: 21,10m² (109,10m²)

Powierzchnia zabudowy

137,71m²

Powierzchnia całkowita

131,19m²

Powierzchnia netto

98,96m²

Kubatura

638,12m³

Wysokość budynku

7,30m

Kąt dachu

30,00°

Powierzchnia dachu

199,37m²

Ep

33,50 kWh/(m²rok) biomasa

68,80 kWh/(m²rok) gaz ziemny

Minimalne wymiary działki

20,04x21,04m

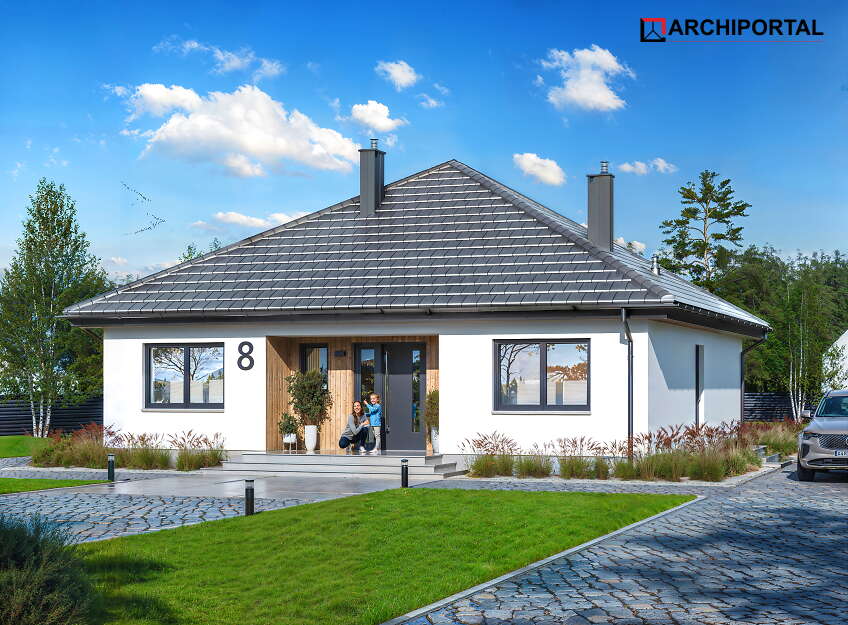

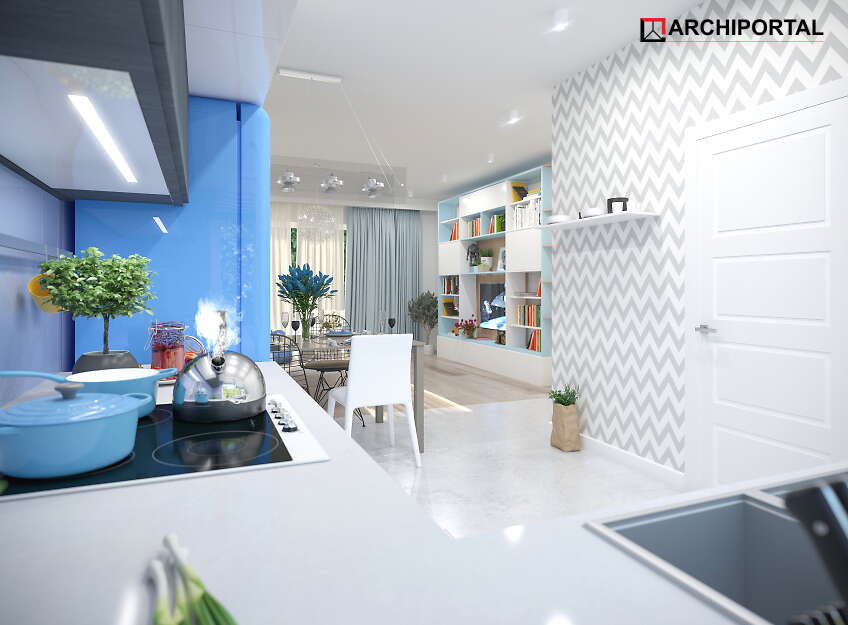

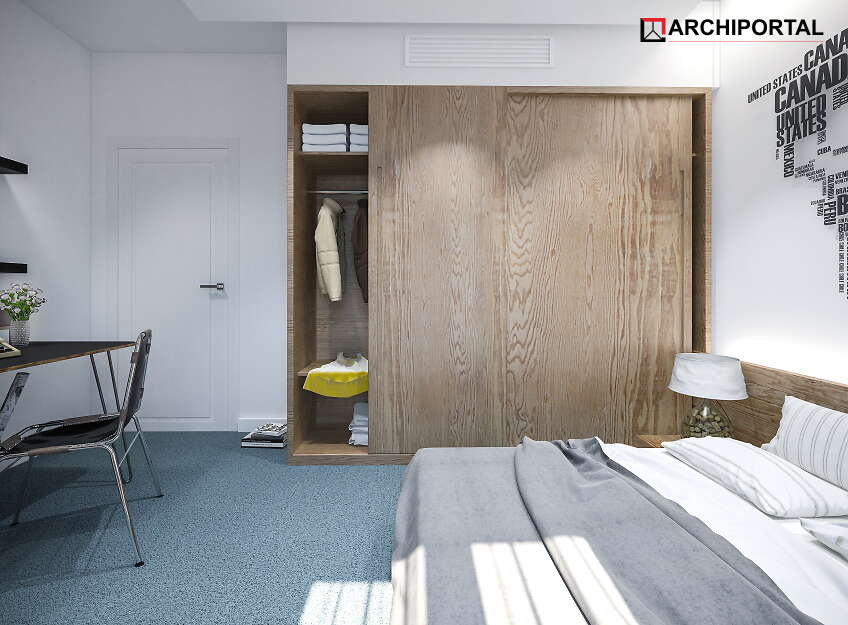

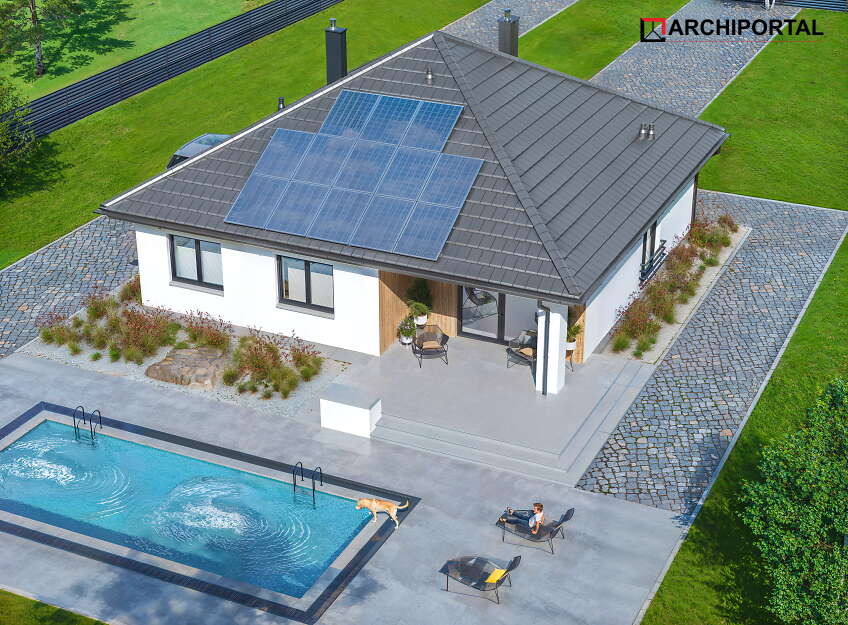

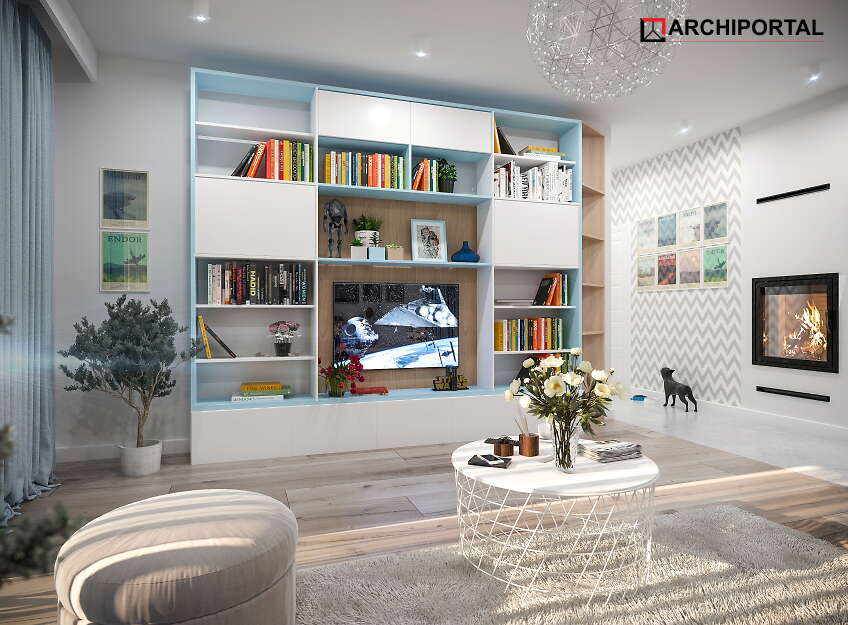

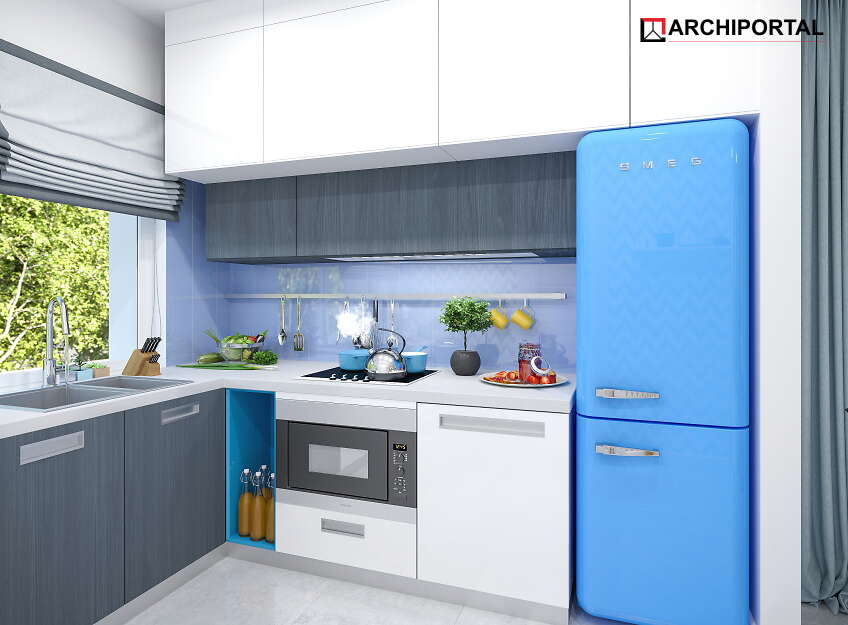

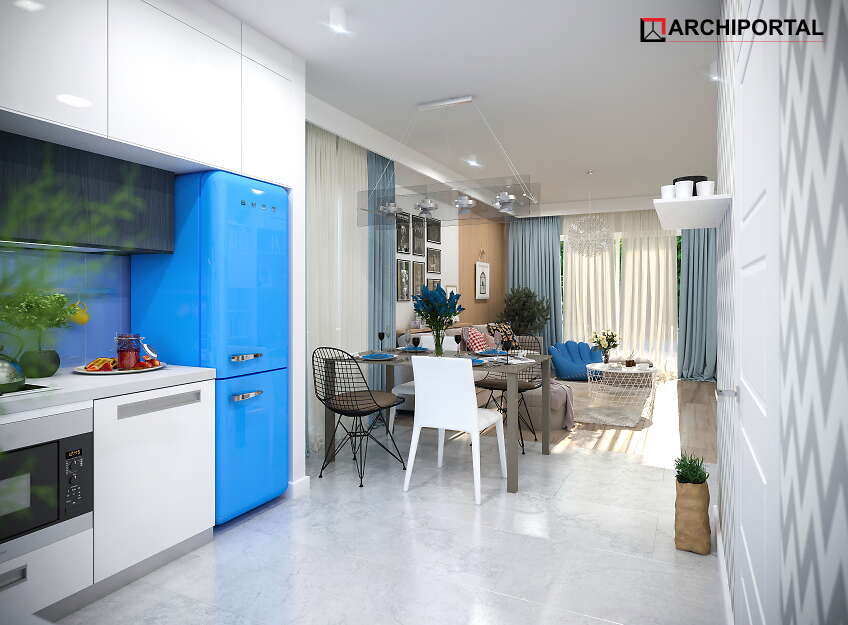

Niewielki dom parterowy z czterospadowym dachem. Do dyspozycji mieszkańców jest duży salon, połączony z otwartą kuchnią, w sąsiedztwie której znalazła się praktyczna spiżarnia. Kominek został umieszczony centralnie, co ułatwi ogrzewanie budynku w zimie. Znajdują się tu ponadto 3 ustawne pokoje, łazienka, pralnia oraz duże pomieszczenie gospodarcze z wyjściem na zewnątrz. W domu przewidziano dwa rodzaje ogrzewania do wyboru: GAZOWE oraz na PALIWO STAŁE. W korytarzu zaprojektowano schody składane prowadzące na stryszek na poddaszu (w projekcie przewidziano solidny ale stosunkowo tani w budowie strop Teriva). Dom ma prostą bryłę, opartą na kwadracie i nieskomplikowany dach, przez co jest tani w budowie i późniejszej eksploatacji, jego elewację można wykończyć zarówno w tradycyjny jaki i nowoczesny sposób.

W domu zaprojektowano wentylację grawitacyjną oraz, jako alternatywę, wentylację mechaniczną z rekuperacją. Budynek zaprojektowano w oparciu o najnowsze przepisy prawa budowlanego, z dużą dbałością o jego wpływ na środowisko naturalne. Istnieje wersja projektu ze stropem drewnianym – dom Tryton.

Uwaga! Dokumentacja Projektowa nie zawiera elementów małej architektury takich jak: donice, podesty, altany, grille ogrodowe, murki, pergole, a także innych elementów wizualizacji, takich jak: garaże i wiaty wolnostojące, drogi, podjazdy, ogrodzenia, baseny itp.

Dodatki do projektu

Zestawienie materiałów do projektu GRATIS !!!

Wykaz podstawowych materiałów i prac niezbędnych do budowy domu, czyli tzw. ślepy kosztorys. Stanowi nieoceniony dodatek do projektu, uzupełnia go, ułatwia budowę, jest podstawą wyceny kosztów budowy i robocizny.
Kosztorys inwestorski w cenie 400 zł

Kosztorys inwestorski zawiera dokładnie wyliczone koszty budowy domu od stanu zero do stanu deweloperskiego. Wszystkie nasze kosztorysy zawierają ponadto szacunkowe koszty instalacji oraz dodany podatek VAT.
W wielu przypadkach koszty budowy naszych domów opierają się o dwa poziomy cen – średnie i minimalne, daje to jeszcze lepszy obraz tego, z jaką rozpiętością wydatków będzie się musiał zmierzyć przyszły Inwestor.
Dodatkowy egzemplarz projektu w cenie 350 zł

W sytuacji, gdy z jakiegoś powodu, Inwestor potrzebuje dodatkowego egzemplarza projektu, istnieje możliwość jego dokupienia. Warunkiem zakupu, jest posiadanie oryginalnego projektu naszej pracowni w czterech egzemplarzach. Dodatkowy egzemplarz można zamówić oczywiście także przy zakupie projektu.
Rekuperacja GRATIS !!!

Rekuperacja, będąc wentylacją mechaniczną, opiera się na ruchu powietrza wytwarzanym przez maszynę, urządzenie zwane rekuperatorem. Rekuperator umożliwia kontrolowanie ruchu powietrza nawiewanego i usuwanego z pomieszczeń oraz odzyskiwanie ciepła, z nagrzanego już, ale brudnego (wilgotnego i nasyconego dwutlenkiem węgla) powietrza.
Innymi słowy rekuperacja to system służący do wymieniania zużytego, brudnego powietrza w Twoim domu na czyste, świeże, przy jednoczesnym odzyskiwaniu części zgromadzonego już ciepła.
Ogrzewanie na paliwo stałe GRATIS !!!

Projekty oznaczone tą ikonką posiadają zaprojektowane ogrzewanie gazowe oraz, jako alternatywę, ogrzewanie na paliwo stałe. Inwestorzy często wybierają ogrzewanie na paliwo stałe ze względu na niskie koszty lub brak dostępności do sieci gazowej. Dokumentacja projektowa posiada w pełni zaprojektowane rozwiązania instalacyjne obydwu sposobów ogrzewania, daje to komfort swobody wyboru, bez konieczności przerabiania projektu.

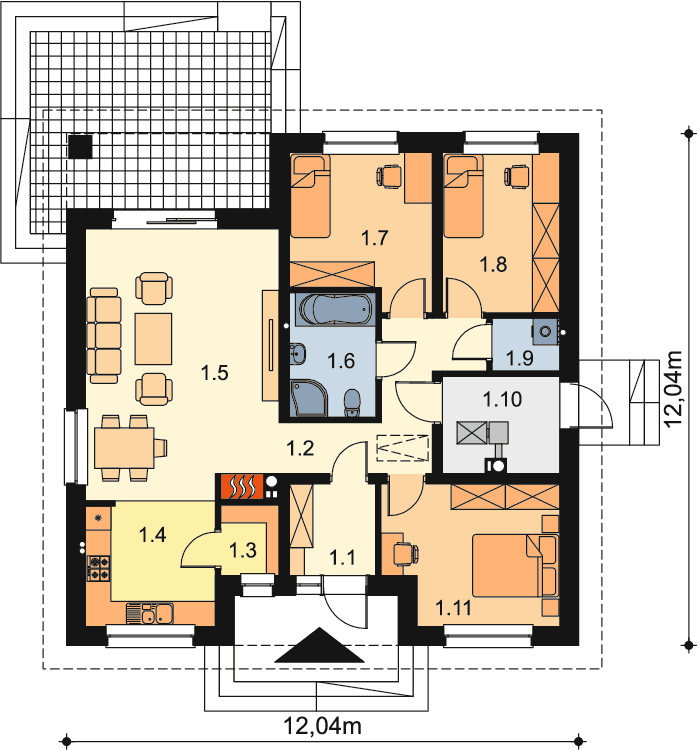

Rzut parteru 98,96m²


1.1	Wiatrołap	4,26m²
1.2	Komunikacja	8,00m²
1.3	Spiżarnia	2,21m²
1.4	Kuchnia	8,60m²

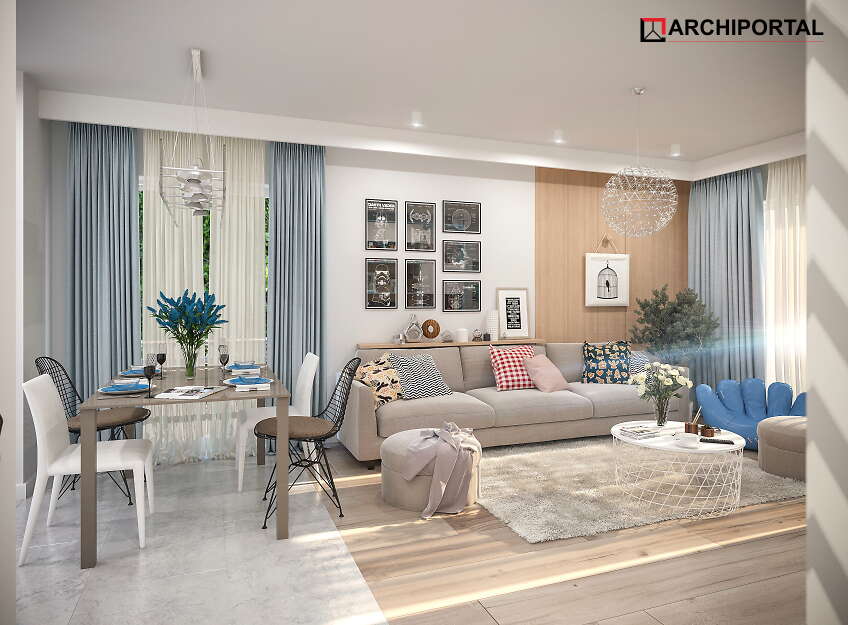

1.5	Salon z jadalnią	27,80m²
1.6	Łazienka	5,85m²

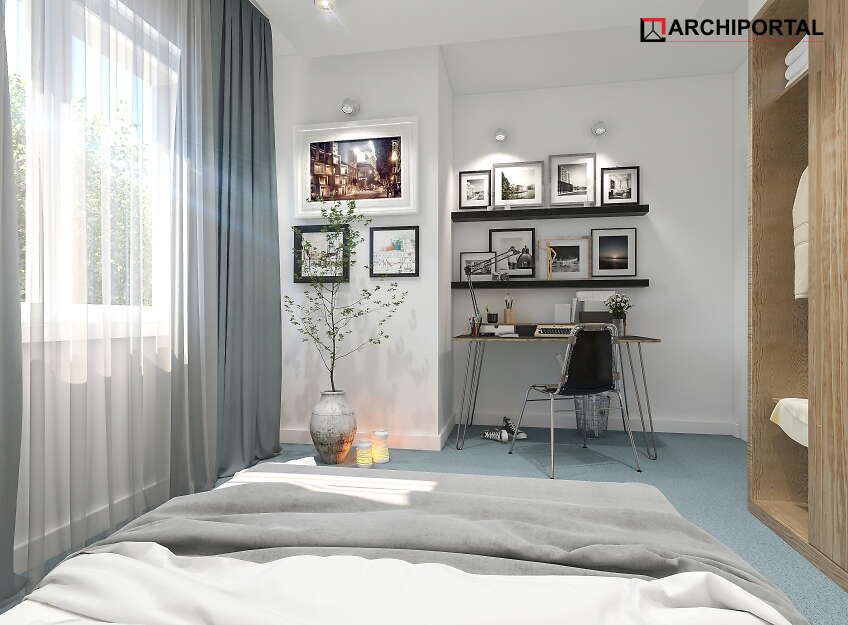

1.7	Pokój	11,19m²
1.8	Pokój	10,24m²
1.9	Pralnia	1,91m²
1.10	Kotłownia	6,00m²
1.11	Pokój	12,90m²

Rzut strychu (do aranżacji) 21,10m² (109,10 m²)

zestawienie powierzchni użytkowej (powierzchnia podłogi)


2.1	Strych	21,10m²	(109,10m²)

Przekrój

Budynek posadowiony został na fundamentach betonowych.
Ściany zewnętrzne dwuwarstwowe z betonu komórkowego 24cm + 20cm styropianu.
Ściany wewnętrzne z betonu komórkowego jak i z płyty gipsowo-kartonowej [na ruszcie].
Strop gęstożebrowy – TERIVA.
Więźba dachowa drewniana.
Pokrycie dachu - dachówka ceramiczna lub cementowa.
Ogrzewanie gazowe lub na paliwo stałe.
Wentylacja grawitacyjna + jako alternatywa: wentylacja mechaniczna z rekuperacją.

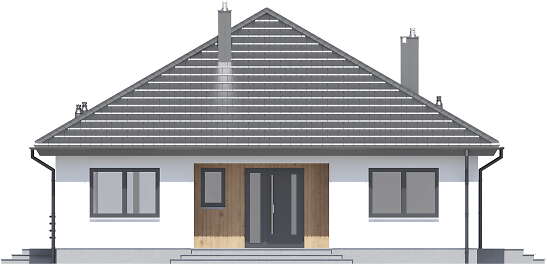

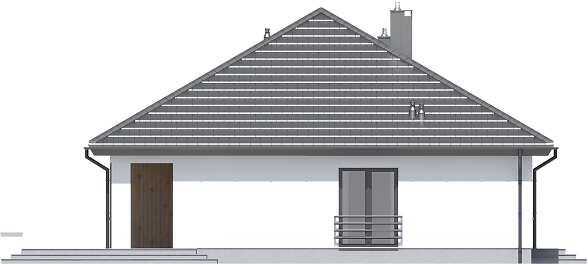

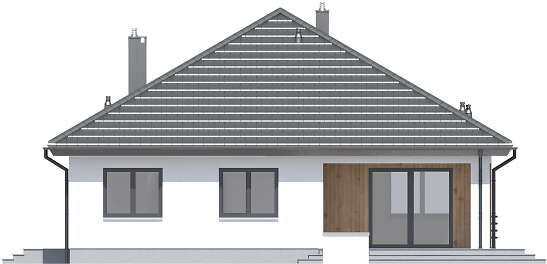

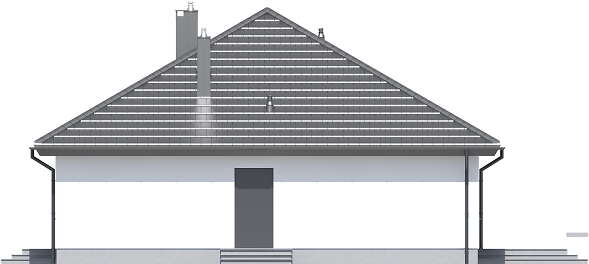

Elewacje

Rzut działki

Każdy projekt gotowy wymaga adaptacji do działki, przez uprawnionego architekta, zgodnie z miejscowym planem zagospodarowania przestrzennego. Architekt adaptujący może także wprowadzić wszelkie zmiany w projekcie gotowym, dostosowując go do indywidualnych potrzeb inwestora.

Znajdź adaptującego

Zapytaj o rysunki szczegółowe

Szacunkowe koszty realizacji

Opis robót	Ceny minimalne	Ceny średnie
Stan zero	38 606,00 PLN	54 208,00 PLN
Stan surowy otwarty	100 104,00 PLN	131 623,00 PLN
Stan surowy zamknięty	30 548,00 PLN	37 397,00 PLN
Razem	169 258,00 PLN	223 228,00 PLN
Szacunkowe koszty instalacji	38 917,00 PLN	52 525,00 PLN

UWAGA! Budując dom systemem gospodarczym można znacznie obniżyć koszty realizacji.
System gospodarczy – inwestor sam lub z pomocą rodziny, w miarę możliwości, wykonuje niektóre prace budowlane, nadzoruje budowę, wyszukuje promocje na materiały i dowozi je wraz ze sprzętem na plac budowy. Szacunkowo można tą metodą zaoszczędzić 25-35% kosztów inwestycji.
