Tryton wersja podstawowa2 350 zł

autor: architekt Katarzyna Maciejewska

Powierzchnia użytkowa

98,96

Powierzchnia zabudowy

129,17

Powierzchnia całkowita

129,17

Powierzchnia netto

98,96

Kubatura

637,37

Wysokość budynku

7,30m

Kąt dachu

30,00°

Powierzchnia dachu

199,37

Ep

55,60kWh/(m²rok)

Minimalne wymiary działki

19,94x20,94m

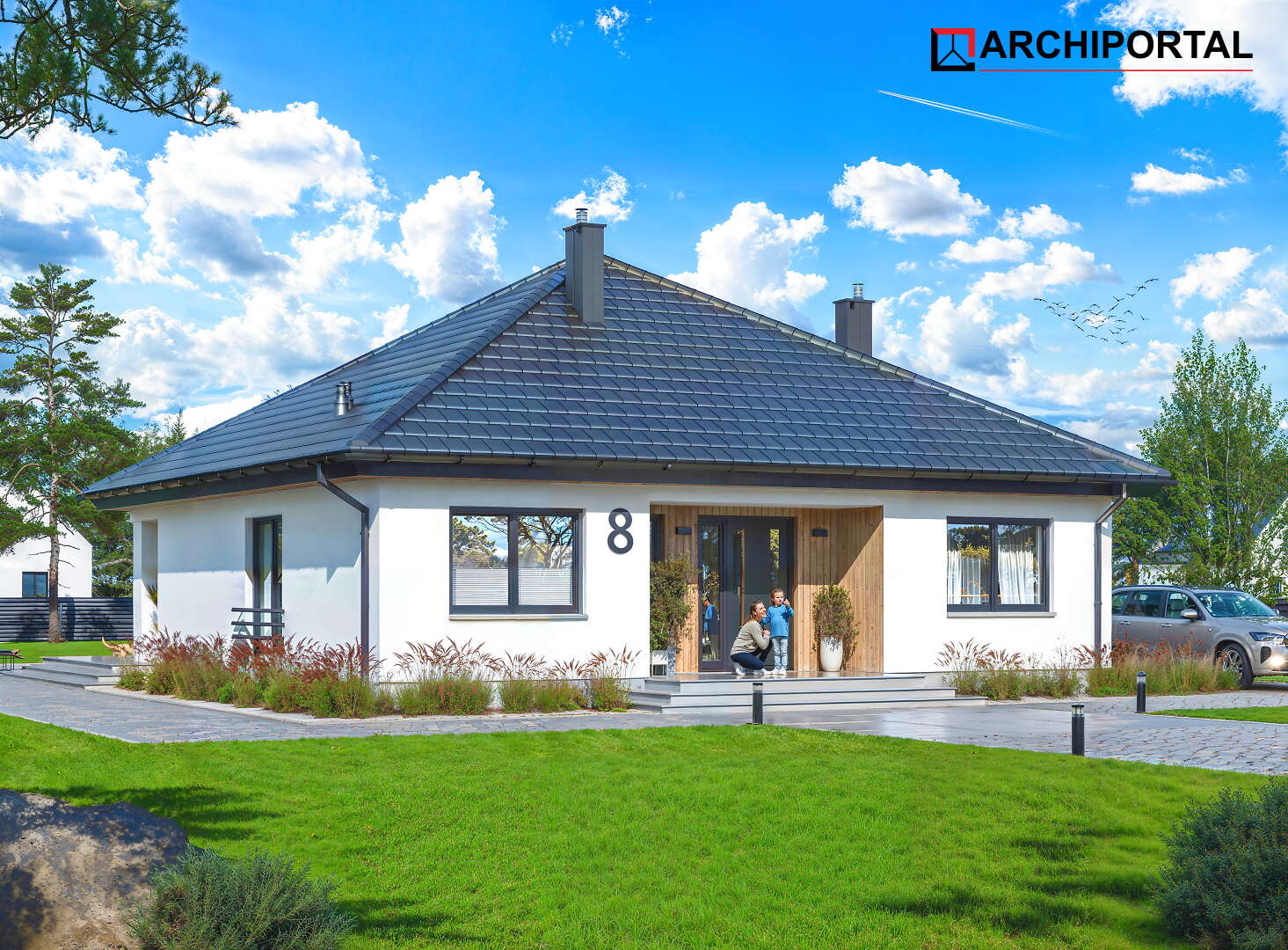

Niewielki dom parterowy z czterospadowym dachem. Do dyspozycji mieszkańców jest duży salon, połączony z otwartą kuchnią, w sąsiedztwie której znalazła się praktyczna spiżarnia. Kominek został umieszczony centralnie, co ułatwi ogrzewanie budynku w zimie. Znajdują się tu ponadto 3 ustawne pokoje, łazienka, pralnia oraz duże pomieszczenie gospodarcze z wyjściem na zewnątrz. W domu przewidziano dwa rodzaje ogrzewania do wyboru: GAZOWE oraz na PALIWO STAŁE. W korytarzu zaprojektowano schody składane prowadzące na stryszek na poddaszu (w projekcie przewidziano strop drewniany). Dom ma prostą bryłę, opartą na kwadracie i nieskomplikowany dach, przez co jest tani w budowie i późniejszej eksploatacji, jego elewację można wykończyć zarówno w tradycyjny jaki i nowoczesny sposób. Budynek zaprojektowano w oparciu o najnowsze przepisy prawa budowlanego, z dużą dbałością o jego wpływ na środowisko naturalne.

Uwaga! Dokumentacja Projektowa nie zawiera elementów małej architektury takich jak: donice, podesty, altany, grille ogrodowe, murki, pergole, a także innych elementów wizualizacji, takich jak: garaże i wiaty wolnostojące, drogi, podjazdy, ogrodzenia, baseny itp.

Dodatki do projektu

  • Zestawienie materiałów do projektu GRATIS !!!

    Zestawienie materiałów do projektu GRATIS !!!

    Wykaz podstawowych materiałów i prac niezbędnych do budowy domu, czyli tzw. ślepy kosztorys. Stanowi nieoceniony dodatek do projektu, uzupełnia go, ułatwia budowę, jest podstawą wyceny kosztów budowy i robocizny.

  • Kosztorys inwestorski w cenie350 zł

    Kosztorys inwestorski w cenie 350 zł

    Kosztorys inwestorski zawiera dokładnie wyliczone koszty budowy domu od stanu zero do stanu deweloperskiego. Wszystkie nasze kosztorysy zawierają ponadto szacunkowe koszty instalacji oraz dodany podatek VAT.

    W wielu przypadkach koszty budowy naszych domów opierają się o dwa poziomy cen – średnie i minimalne, daje to jeszcze lepszy obraz tego, z jaką rozpiętością wydatków będzie się musiał zmierzyć przyszły Inwestor.

  • Dodatkowy egzemplarz projektu w cenie250 zł

    Dodatkowy egzemplarz projektu w cenie 250 zł

    W sytuacji, gdy z jakiegoś powodu, Inwestor potrzebuje dodatkowego egzemplarza projektu, istnieje możliwość jego dokupienia. Warunkiem zakupu, jest posiadanie oryginalnego projektu naszej pracowni w czterech egzemplarzach. Dodatkowy egzemplarz można zamówić oczywiście także przy zakupie projektu.

  • Projekt ogrzewania podłogowego w cenie400 zł

    Projekt ogrzewania podłogowego w cenie 400 zł

    Wodne ogrzewanie podłogowe, oparte o system rur ukrytych w posadzce, to komfort użytkowania w każdym domu. Pozwala ono na utrzymywanie niższej temperatury w pomieszczeniach, w przeciwieństwie do ogrzewania tradycyjnego i jest z tego powodu bardziej energooszczędne i ekonomiczne. Dodatkowym atutem jest brak widocznych grzejników, co ułatwi wystrój pomieszczenia.

    W naszych budynkach, w których oryginalnie zaprojektowano dwa rodzaje ogrzewania – gazowe oraz na paliwo stałe (biomasę), projekt ogrzewania podłogowego również opracowany został, o 2 różne źródła ciepła. Od przyszłego Inwestora zależeć będzie, które z nich wykorzysta w swoim domu.

  • Ogrzewanie na paliwo stałe GRATIS !!!

    Ogrzewanie na paliwo stałe GRATIS !!!

    Projekty oznaczone tą ikonką posiadają zaprojektowane ogrzewanie gazowe oraz, jako alternatywę, ogrzewanie na paliwo stałe. Inwestorzy często wybierają ogrzewanie na paliwo stałe ze względu na niskie koszty lub brak dostępności do sieci gazowej. Dokumentacja projektowa posiada w pełni zaprojektowane rozwiązania instalacyjne obydwu sposobów ogrzewania, daje to komfort swobody wyboru, bez konieczności przerabiania projektu.

  • Rekuperacja w cenie350 zł

    Rekuperacja w cenie 350 zł

    Rekuperacja, będąc wentylacją mechaniczną, opiera się na ruchu powietrza wytwarzanym przez maszynę, urządzenie zwane rekuperatorem. Rekuperator umożliwia kontrolowanie ruchu powietrza nawiewanego i usuwanego z pomieszczeń oraz odzyskiwanie ciepła, z nagrzanego już, ale brudnego (wilgotnego i nasyconego dwutlenkiem węgla) powietrza.

    Innymi słowy rekuperacja to system służący do wymieniania zużytego, brudnego powietrza w Twoim domu na czyste, świeże, przy jednoczesnym odzyskiwaniu części zgromadzonego już ciepła.

Rzut parteru 98,96


1.1Wiatrołap4,26m²
1.2Komunikacja8,00m²
1.3Spiżarnia2,21m²
1.4Kuchnia8,60m²
1.5Salon z jadalnią27,80m²
1.6Łazienka5,85m²
1.7Pokój11,19m²
1.8Pokój10,24m²
1.9Pralnia1,91m²
1.10Kotłownia6,00m²
1.11Pokój12,90m²


Przekrój

  • Budynek posadowiony został na fundamentach betonowych.
  • Ściany zewnętrzne dwuwarstwowe z betonu komórkowego.
  • Ściany wewnętrzne z betonu komórkowego jak i z płyty gipsowo-kartonowej [na ruszcie].
  • Strop drewniany.
  • Więźba dachowa drewniana.
  • Pokrycie dachu - dachówka cementowa.
  • Ogrzewanie gazowe lub na paliwo stałe.

Elewacje

Rzut działki





Każdy projekt gotowy wymaga adaptacji do działki, przez uprawnionego architekta, zgodnie z miejscowym planem zagospodarowania przestrzennego. Architekt adaptujący może także wprowadzić wszelkie zmiany w projekcie gotowym, dostosowując go do indywidualnych potrzeb inwestora.







Znajdź adaptującego







Zapytaj o rysunki szczegółowe
