Tracja 9 Szkielet drewniany wersja podstawowa3 999 zł

Zobacz odbicie lustrzane

Kup u autora

Projekt spełniający WT 2021 Projekt spełnia zaostrzone wymagania dotyczące energooszczędności, izolacyjności przegród budowlanych oraz wysokości współczynnika EP poniżej 70 kWh/m²rok, które obowiązują od 1 stycznia 2021 roku.

UWAGA! Projekt w trakcie przygotowania, skontaktuj się w celu ustalenia terminu realizacji.

autor: architekt Katarzyna Maciejewska

Eurokody

Powierzchnia użytkowa

79,80m² +Kotłownia: 5,90m²

Powierzchnia zabudowy

106,47m²

Powierzchnia całkowita

106,47m²

Powierzchnia netto

85,70m²

Kubatura

508,65m³

Wysokość budynku

6,20m

Kąt dachu

30,00°

Powierzchnia dachu

154,99m²

Minimalne wymiary działki

19,57x17,62m

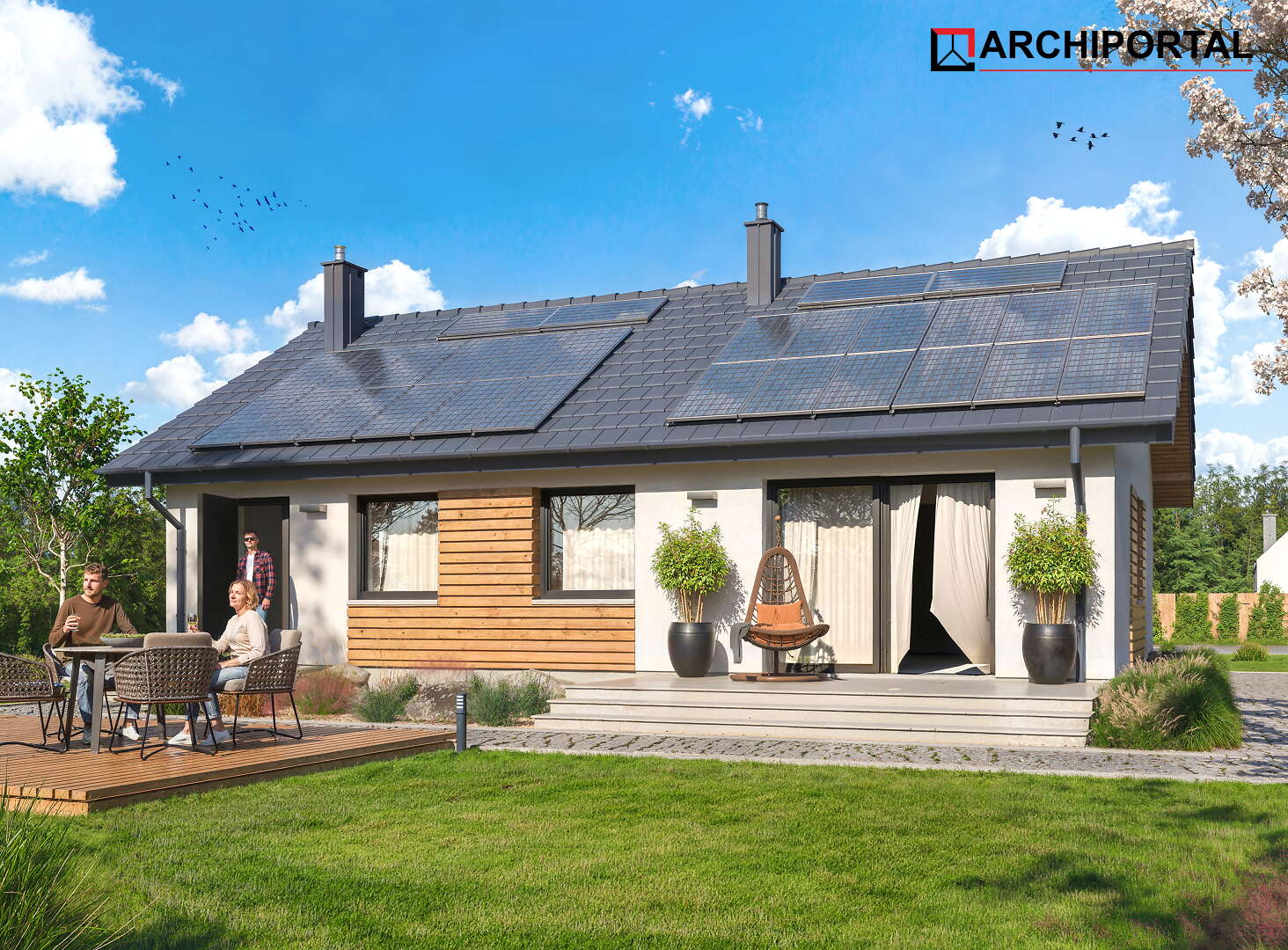

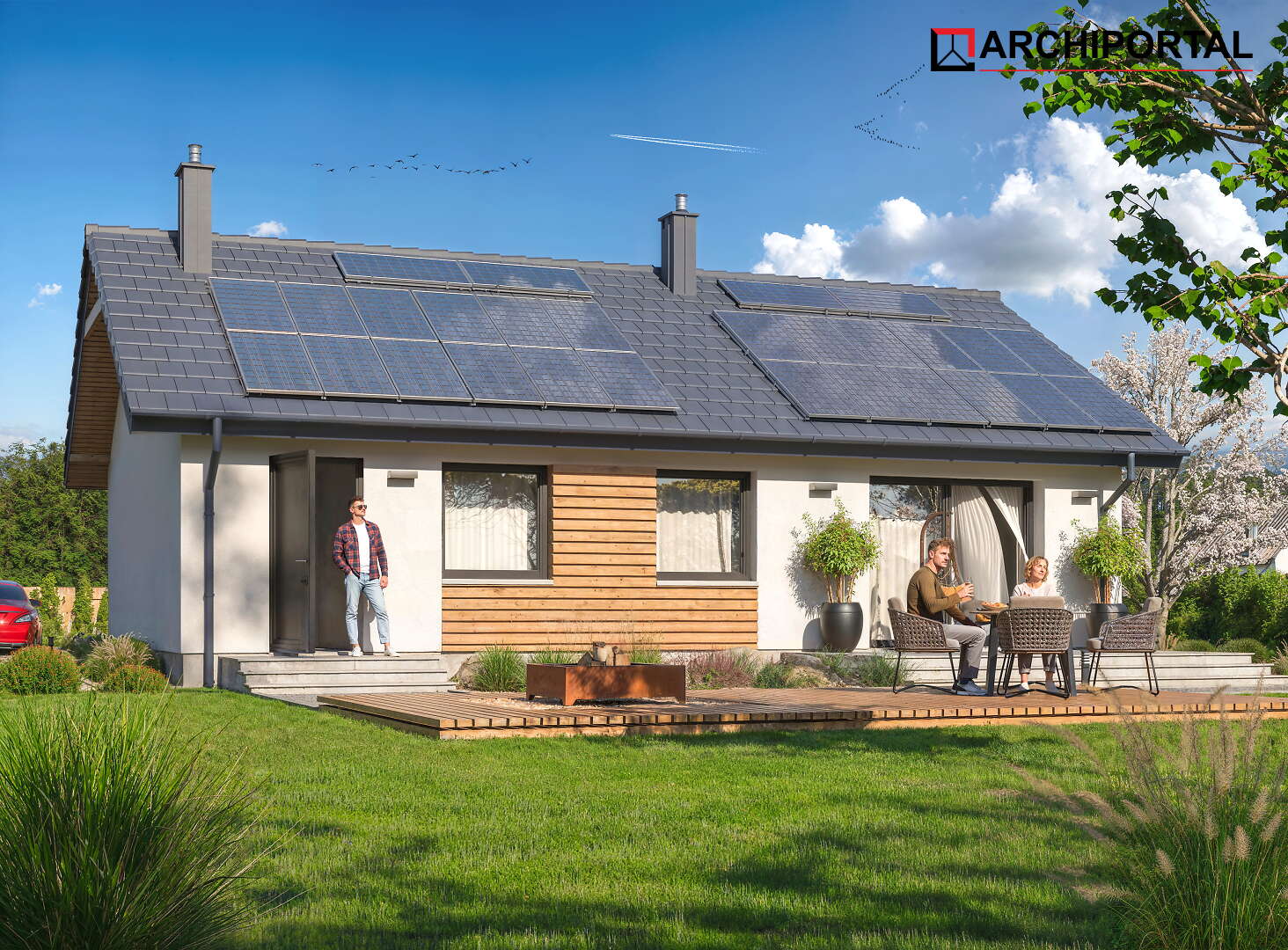

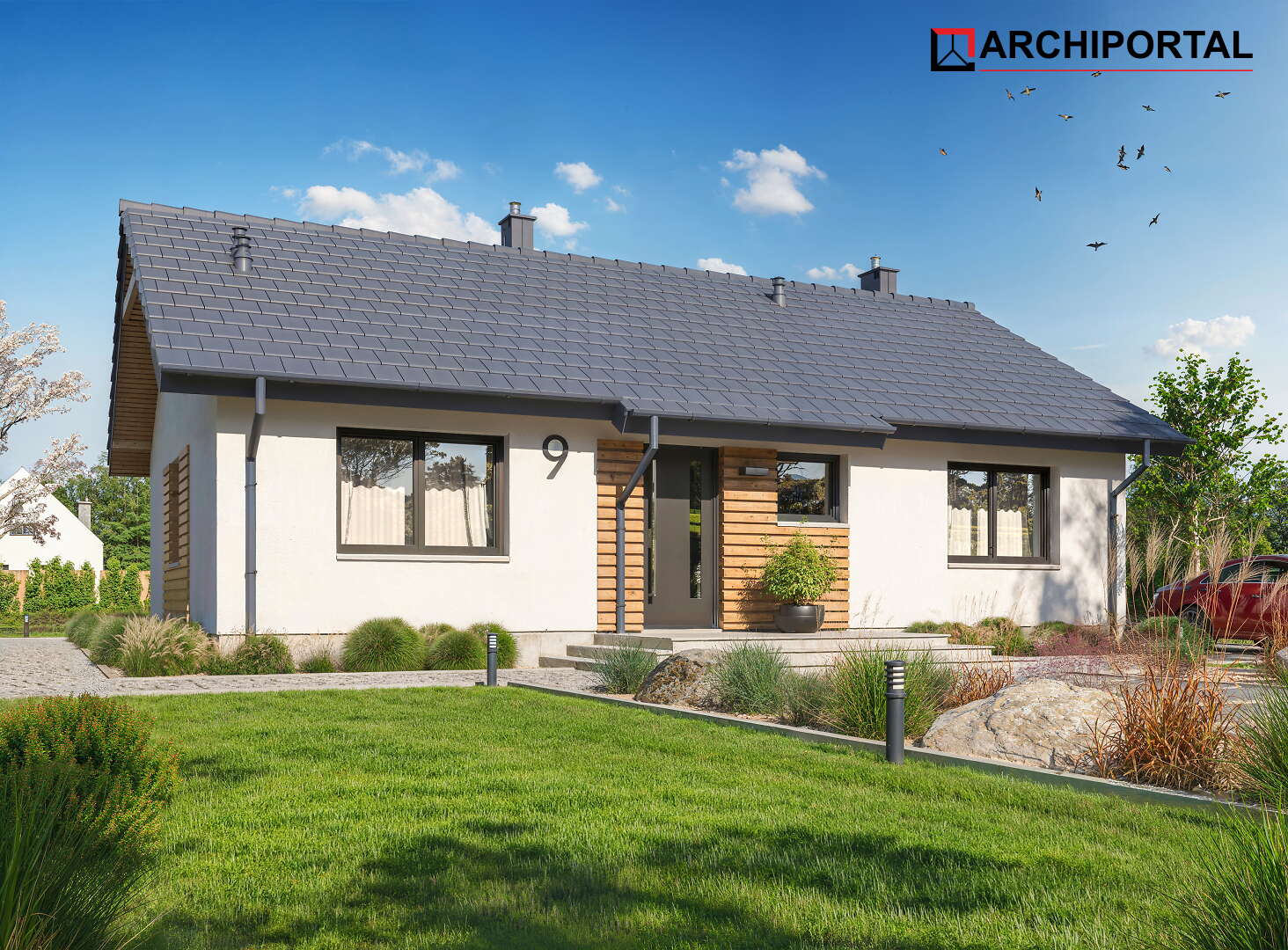

Tracja 9 szkielet drewniany to projekt domu o powierzchni użytkowej poniżej 80 m2, zaprojektowanego w technice szkieletowej. Charakteryzuje się on z jednej strony prostotą rozwiązań, z drugiej – niezwykłą funkcjonalnością i praktycznością. Pod dostatkiem miejsca znajdzie tu 3-4 osobowa rodzina. Do dyspozycji mieszkańców poza przestronnym salonem połączonym z otwartą kuchnią są: 3 ustawne pokoje, łazienka, z miejscem na wannę i prysznic, pralnia oraz spora kotłownia z bezpośrednim wyjściem na zewnątrz. W budynku zaprojektowano dwa rodzaje ogrzewania: przy pomocy pieca na gaz oraz POMPY CIEPŁA. Inwestor ma w ten sposób wybór i może zdecydować, które ogrzewanie zastosować w swoim domu. Pakiet z pompą ciepła zawiera dodatkowo projekt ogrzewania podłogowego oraz projekt instalacji fotowoltaicznej. Centralnie położony kominek w salonie może się natomiast przydać zimą, jako dodatkowe źródło ogrzewania. Dom ma prostą bryłę i nieskomplikowany dach, a zaprojektowanie go w technice szkieletowej będzie miało niewątpliwy wpływ na obniżenie kosztów budowy. Elewację budynku można wykończyć zarówno w klasycznym, jak również nowoczesnym stylu, stosując np. modne okładziny drewniane lub drewnopodobne.

Projektując dom Tracja 9 szkielet drewniany nie zapomnieliśmy o ekologii. Poza tradycyjną wentylacją grawitacyjną, dokumentacja zawiera projekt wentylacji mechanicznej z rekuperacją, a dzięki zastosowanym materiałom i rozwiązaniom budynek spełnia wszystkie, rygorystyczne wymogi współczesnego projektowania.

Uwaga! Dokumentacja Projektowa nie zawiera elementów małej architektury takich jak: donice, podesty, altany, grille ogrodowe, murki, pergole, a także innych elementów wizualizacji, takich jak: garaże i wiaty wolnostojące, drogi, podjazdy, ogrodzenia, baseny itp.

Dodatki do projektu

Zestawienie materiałów do projektu GRATIS !!!

Wykaz podstawowych materiałów i prac niezbędnych do budowy domu, czyli tzw. ślepy kosztorys. Stanowi nieoceniony dodatek do projektu, uzupełnia go, ułatwia budowę, jest podstawą wyceny kosztów budowy i robocizny.
Kosztorys inwestorski w cenie 500 zł

Kosztorys inwestorski zawiera dokładnie wyliczone koszty budowy domu od stanu zero do stanu deweloperskiego. Wszystkie nasze kosztorysy zawierają ponadto szacunkowe koszty instalacji oraz dodany podatek VAT.
W wielu przypadkach koszty budowy naszych domów opierają się o dwa poziomy cen – średnie i minimalne, daje to jeszcze lepszy obraz tego, z jaką rozpiętością wydatków będzie się musiał zmierzyć przyszły Inwestor.
Dodatkowy egzemplarz projektu w cenie 450 zł

Przyda się w trakcie zbierania ofert i wycen, a także podczas prac budowlanych. Warunkiem zakupu jest posiadanie oryginalnego projektu naszej pracowni. Dodatkowy egzemplarz można także oczywiście zamówić przy zakupie projektu. Dodatkowy egzemplarz składa się z projektu architektoniczno-budowlanego i projektu technicznego.
Rekuperacja GRATIS !!!

Rekuperacja, będąc wentylacją mechaniczną, opiera się na ruchu powietrza wytwarzanym przez maszynę, urządzenie zwane rekuperatorem. Rekuperator umożliwia kontrolowanie ruchu powietrza nawiewanego i usuwanego z pomieszczeń oraz odzyskiwanie ciepła, z nagrzanego już, ale brudnego (wilgotnego i nasyconego dwutlenkiem węgla) powietrza.
Innymi słowy rekuperacja to system służący do wymieniania zużytego, brudnego powietrza w Twoim domu na czyste, świeże, przy jednoczesnym odzyskiwaniu części zgromadzonego już ciepła.
Pakiet energetyczny GRATIS !!!

Projekty oznaczone tą ikonką posiadają zaprojektowane ogrzewanie przy pomocy pompy ciepła i ogrzewania podłogowego oraz gratisowy projekt instalacji fotowoltaicznej. Dodatkowo dokumentacja zawiera projekt ogrzewania na gaz.
Elektroniczna wersja projektu w cenie 700 zł

Wersja elektroniczna projektu jest przydatna na etapie adaptacji projektu bądź w momencie gdy projekt jest złożony w urzędzie, a istnieje potrzeba ustalenia współpracy z wykonawcami. Wersja elektroniczna projektu wysyłana jest drogą elektroniczną, po wcześniejszym zakupie pełnej wersji papierowej projektu. Rekomendujemy zakup wersji elektronicznej projektu, po wcześniejszych konsultacjach z architektem adaptującym, ponieważ nie ma możliwości zwrotu wersji elektronicznej projektu. Każda wersja elektroniczna projektu, podobnie jak wersja papierowa, zabezpieczona jest specjalnym Indywidualnym Numerem Ewidencyjnym dla danego kupującego.
Wersja elektroniczna projektu zawiera:
- Opis architektoniczno-budowlany - wersja edytowalna
- Architektura budynku - Pliki DWG (wersja edytowalna): Rzut działki, Elewacje, Rzuty kondygnacji, Przekroje
- Architektura budynku - Pliki PDF: Elewacje, Rzuty kondygnacji, Rzut dachu, Przekroje, Zestawienie stolarki, Zestawienie warstw, Zestawienie materiałów (przedmiar robót)
- Konstrukcja budynku - Pliki PDF: Rzut fundamentów, Rzut stropu, Rzut więźby dachowej.

Rzut parteru 79,80m²


1.1	Wiatrołap	5,13m²
1.2	Komunikacja	6,68m²
1.3	Kuchnia	10,60m²
1.4	Salon z jadalnią	20,43m²
1.5	Pokój	9,05m²
1.6	Pokój	9,17m²
1.7	Kotłownia	5,90m²
1.8	Pralnia	2,75m²
1.9	Pokój	10,18m²
1.10	Łazienka	5,81m²

Przekrój

Budynek został posadowiony na płycie fundamentowej.
Ściany zewnętrzne szkielet drewniany + 20cm styropianu.
Ściany wewnętrzne szkielet drewniany.
Strop drewniany.
Więźba dachowa drewniana.
Pokrycie dachu - dachówka ceramiczna lub cementowa.
Wentylacja grawitacyjna + wentylacja mechaniczna z rekuperacją (do wyboru na etapie adaptacji).
Ogrzewanie pompa ciepła z instalacją fotowoltaiczną + gaz (do wyboru na etapie adaptacji projektu).

Elewacje

Rzut działki

Każdy projekt gotowy wymaga adaptacji do działki, przez uprawnionego architekta, zgodnie z miejscowym planem zagospodarowania przestrzennego. Architekt adaptujący może także wprowadzić wszelkie zmiany w projekcie gotowym, dostosowując go do indywidualnych potrzeb inwestora.
