Tracja 9 wersja podstawowa3 799 zł

autor: architekt Katarzyna Maciejewska

Powierzchnia użytkowa

79,45 +Kotłownia: 5,80

Powierzchnia zabudowy

111,78

Powierzchnia całkowita

111,78

Powierzchnia netto

85,25

Kubatura

530,10

Wysokość budynku

6,22m

Kąt dachu

30,00°

Powierzchnia dachu

161,81

Ep

28,00 kWh/(m²rok) biomasa

0,00* kWh/(m²rok) pompa ciepła

*projekt zeroenergetyczny

Minimalne wymiary działki

19,79x17,89m

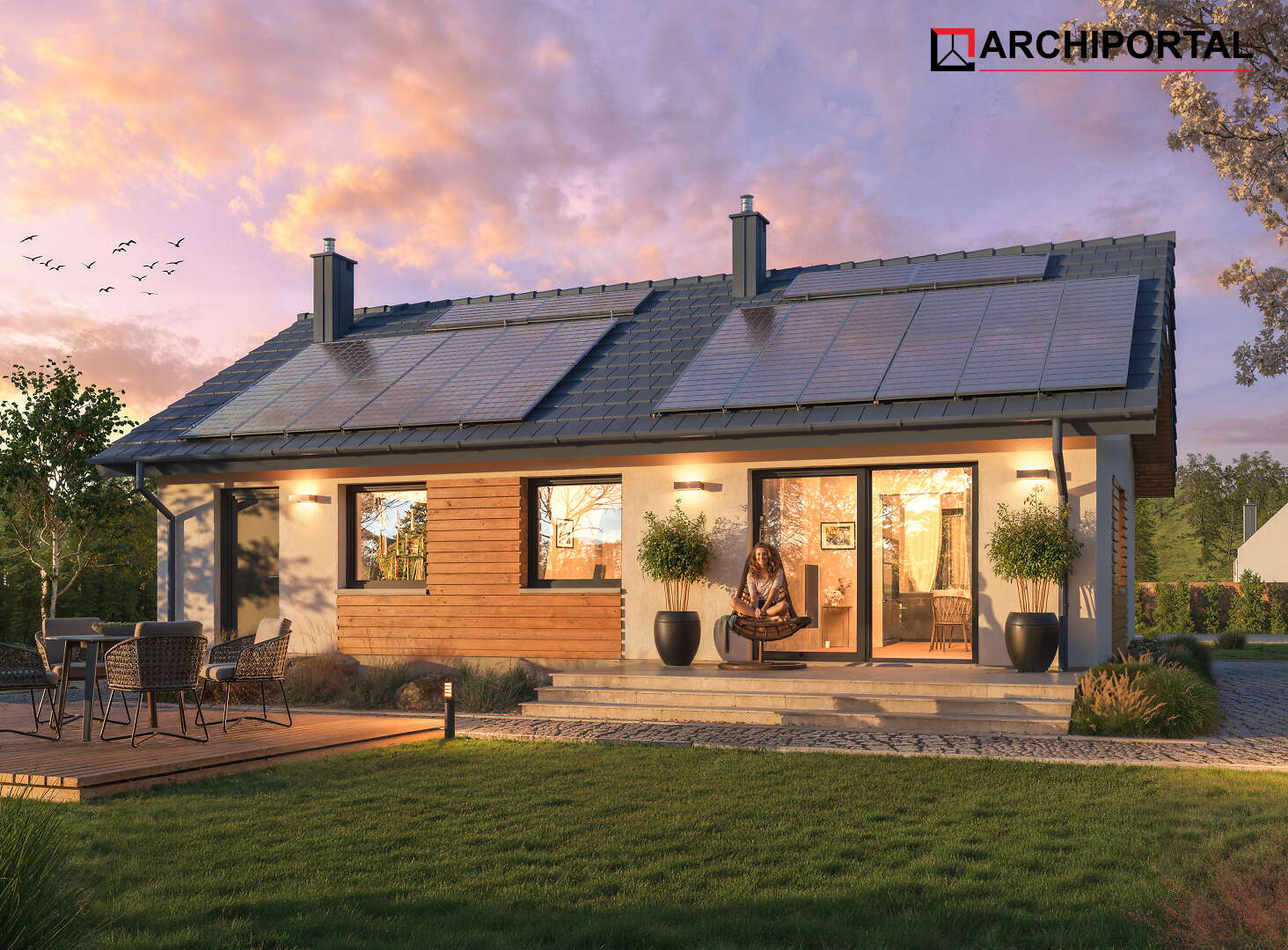

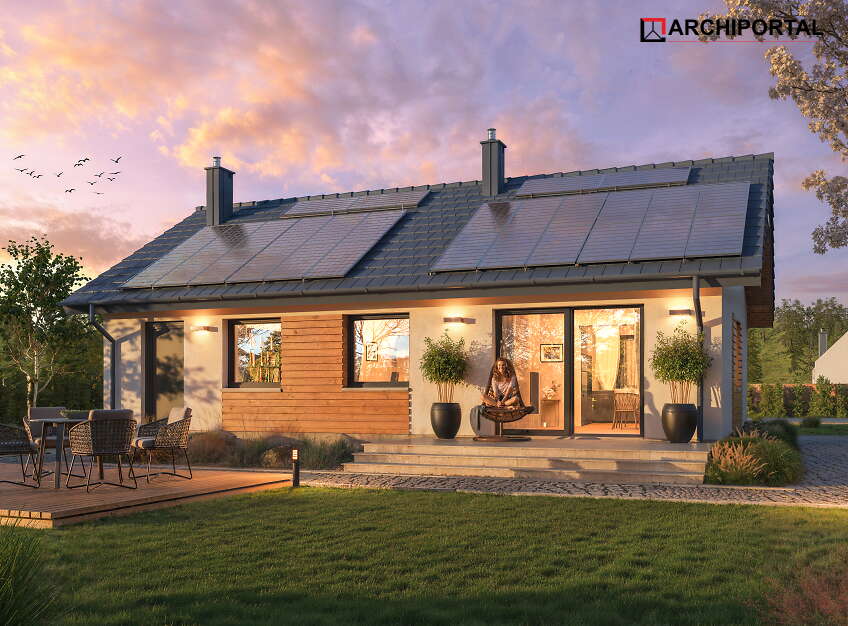

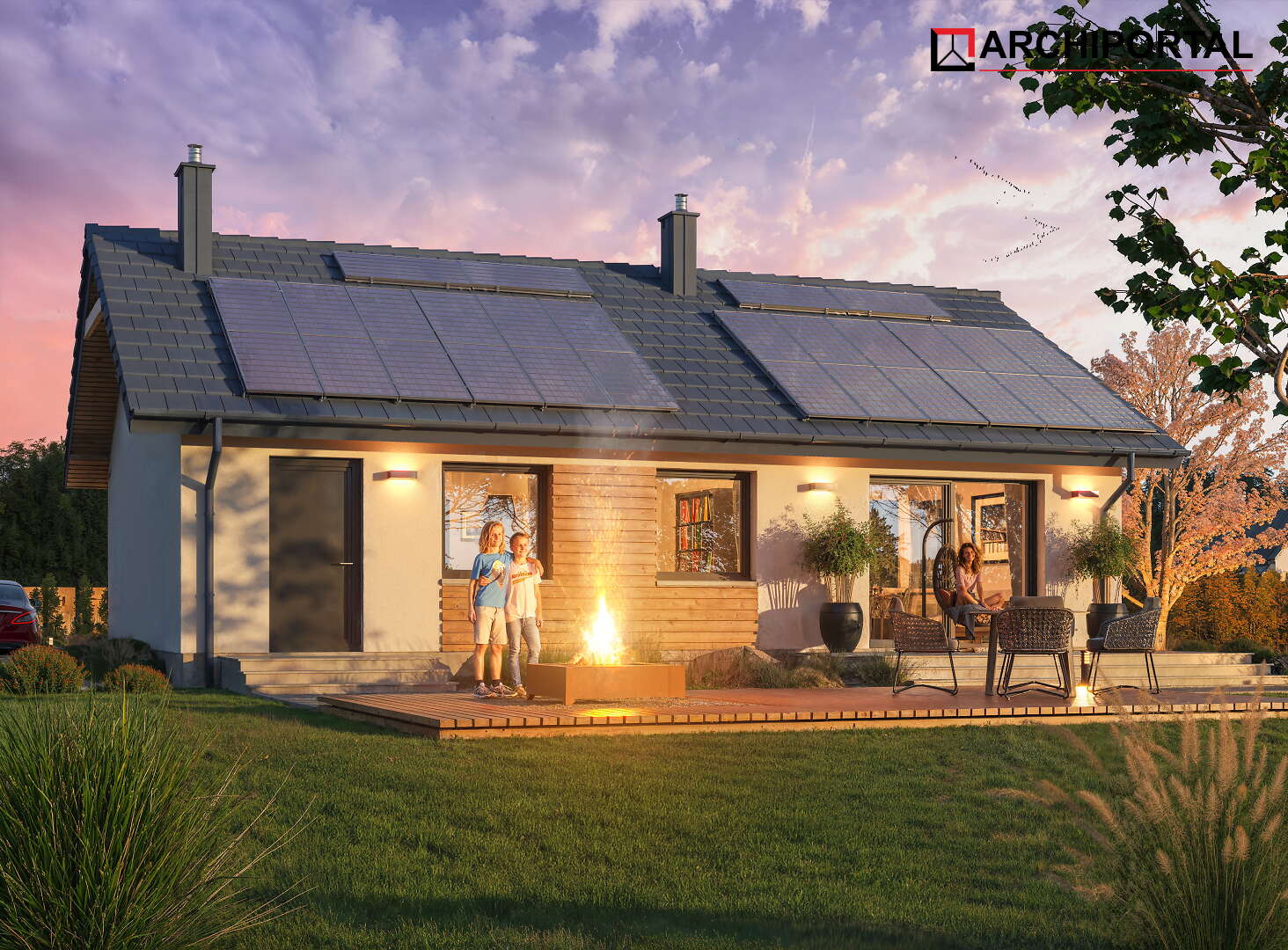

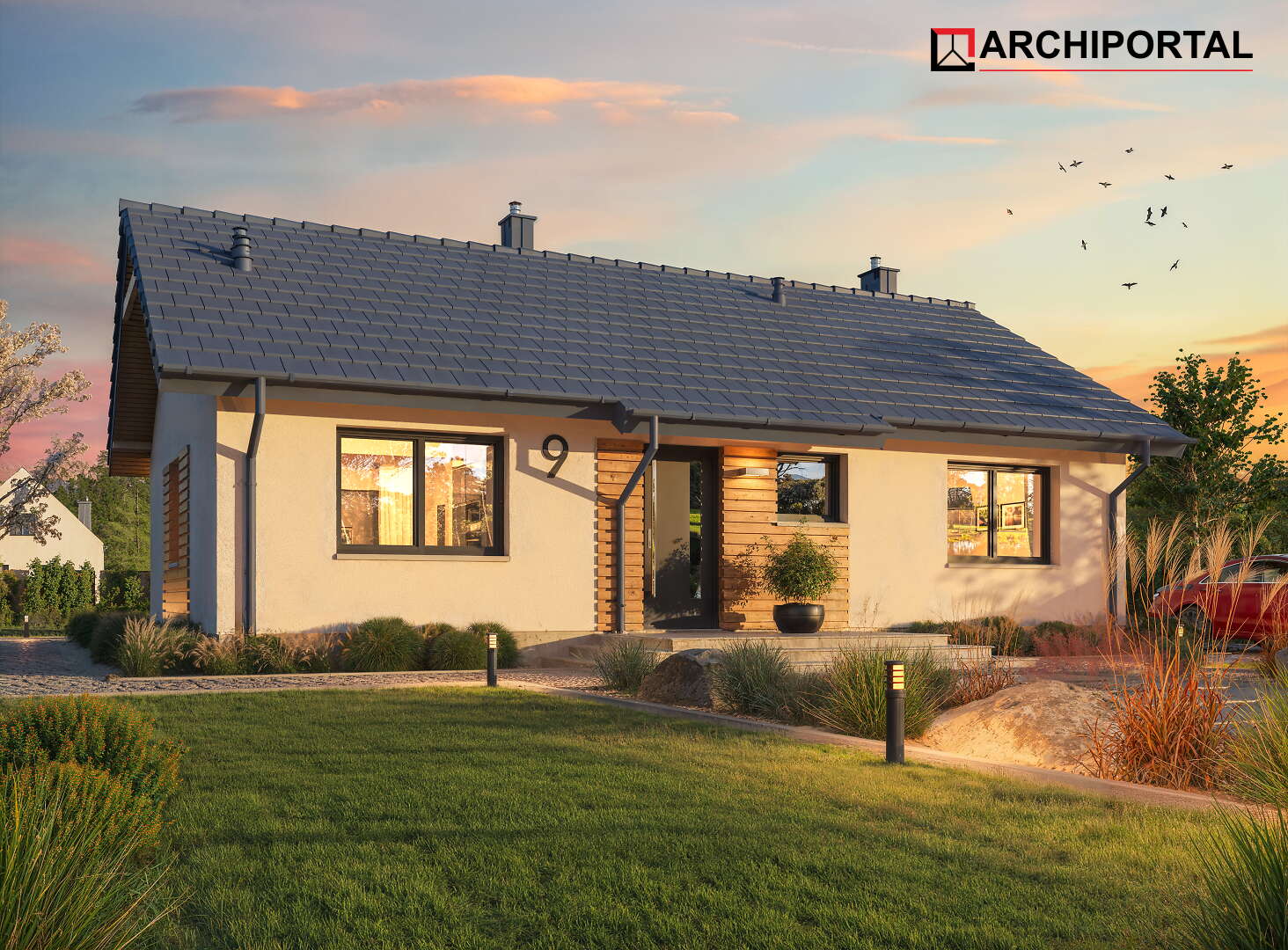

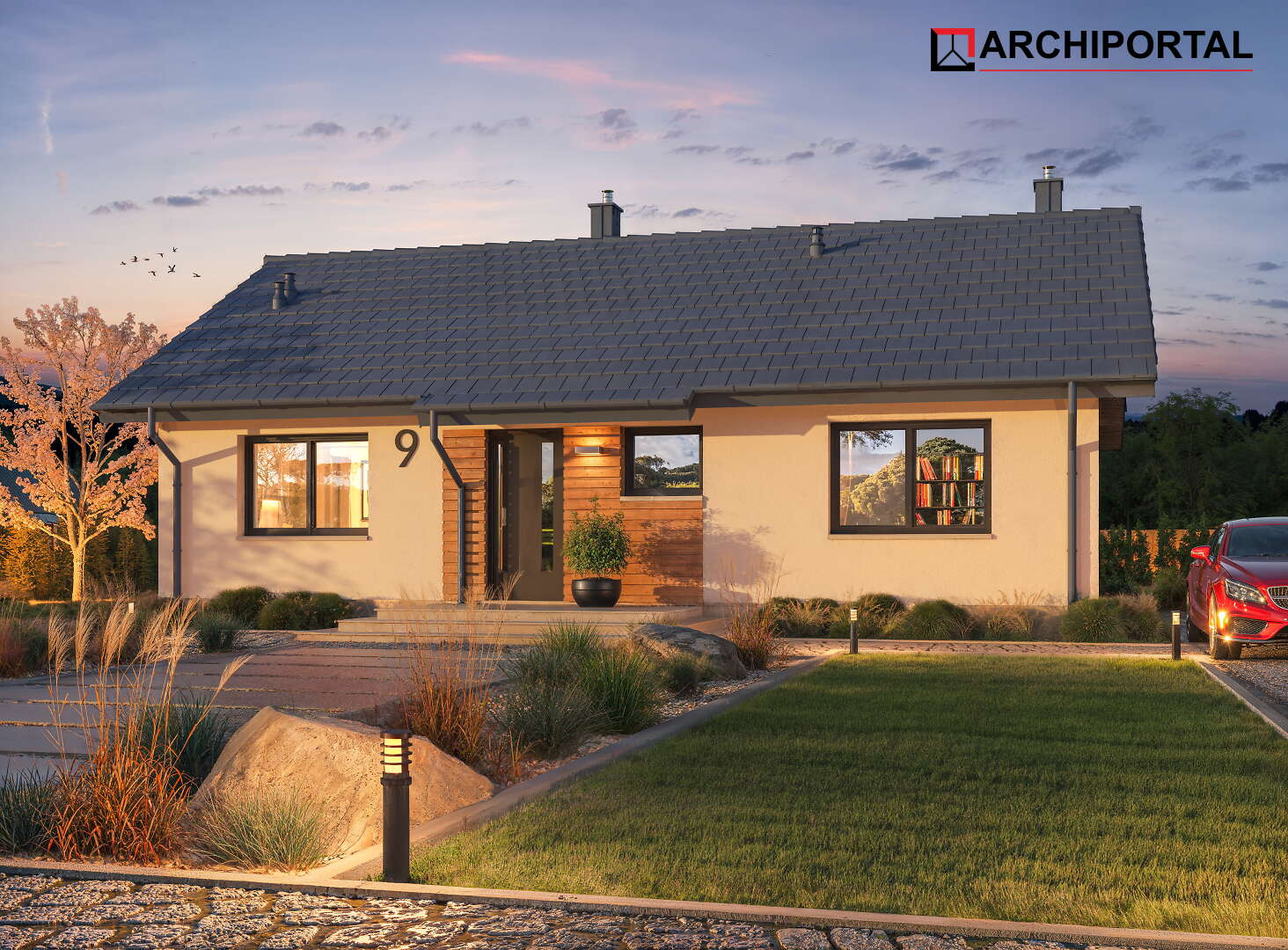

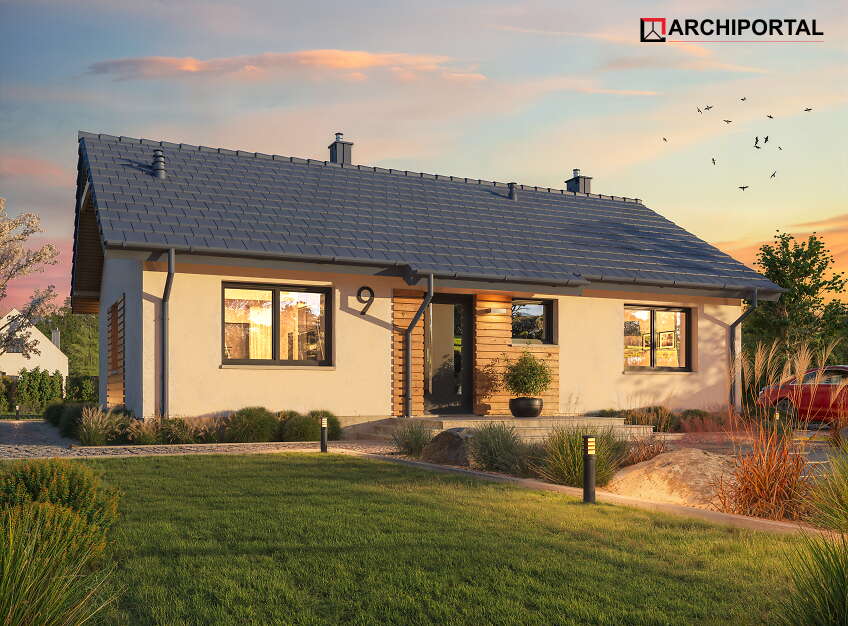

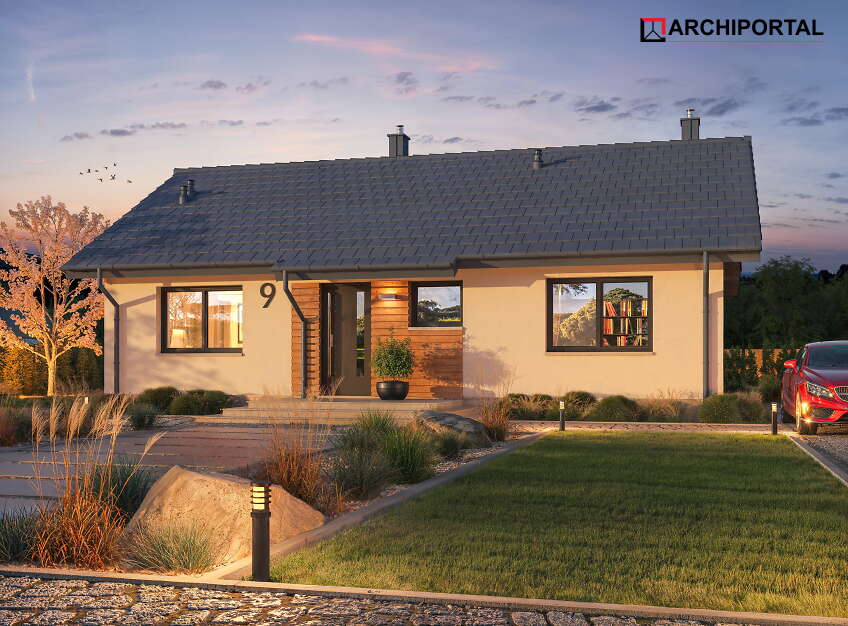

Tracja 9 to projekt domu o powierzchni użytkowej poniżej 80 m2, który charakteryzuje się z jednej strony prostotą rozwiązań, z drugiej – niezwykłą funkcjonalnością i praktycznością. Pod dostatkiem miejsca znajdzie tu 3-4 osobowa rodzina. Do dyspozycji mieszkańców poza przestronnym salonem połączonym z otwartą kuchnią są: 3 ustawne pokoje, łazienka, z miejscem na wannę i prysznic, pralnia oraz spora kotłownia z bezpośrednim wyjściem na zewnątrz. W kotłowni zaprojektowano 2 rodzaje ogrzewania: na paliwo stałe (biomasę) oraz przy pomocy POMPY CIEPŁA. Inwestor ma w ten sposób wybór i może zdecydować, które ogrzewania zastosować w swoim domu. Pakiet z pompą ciepła zawiera dodatkowo projekt ogrzewania podłogowego oraz projekt instalacji fotowoltaicznej. Centralnie położony kominek w salonie może się natomiast przydać zimą, jako dodatkowe źródło ogrzewania. Dom ma prostą bryłę i nieskomplikowany dach, do tego klasyczny strop drewniany, co będzie miało niewątpliwy wpływ na obniżenie kosztów budowy. Elewację budynku można wykończyć zarówno w klasycznym, jak również nowoczesnym stylu, stosując np. modne okładziny drewniane lub drewnopodobne.

W budynku zaprojektowano wentylację grawitacyjną oraz, jako alternatywę, wentylację mechaniczną z rekuperacją. Dom powstał w oparciu o najnowsze przepisy prawa budowlanego, z dużą dbałością o jego wpływ na środowisko naturalne.

Uwaga! Dokumentacja Projektowa nie zawiera elementów małej architektury takich jak: donice, podesty, altany, grille ogrodowe, murki, pergole, a także innych elementów wizualizacji, takich jak: garaże i wiaty wolnostojące, drogi, podjazdy, ogrodzenia, baseny itp.

Dodatki do projektu

  • Zestawienie materiałów do projektu GRATIS !!!

    Zestawienie materiałów do projektu GRATIS !!!

    Wykaz podstawowych materiałów i prac niezbędnych do budowy domu, czyli tzw. ślepy kosztorys. Stanowi nieoceniony dodatek do projektu, uzupełnia go, ułatwia budowę, jest podstawą wyceny kosztów budowy i robocizny.

  • Kosztorys inwestorski w cenie 500 zł

    Kosztorys inwestorski w cenie 500 zł

    Kosztorys inwestorski zawiera dokładnie wyliczone koszty budowy domu od stanu zero do stanu deweloperskiego. Wszystkie nasze kosztorysy zawierają ponadto szacunkowe koszty instalacji oraz dodany podatek VAT.

    W wielu przypadkach koszty budowy naszych domów opierają się o dwa poziomy cen – średnie i minimalne, daje to jeszcze lepszy obraz tego, z jaką rozpiętością wydatków będzie się musiał zmierzyć przyszły Inwestor.

  • Dodatkowy egzemplarz projektu w cenie 450 zł

    Dodatkowy egzemplarz projektu w cenie 450 zł

    Przyda się w trakcie zbierania ofert i wycen, a także podczas prac budowlanych. Warunkiem zakupu jest posiadanie oryginalnego projektu naszej pracowni. Dodatkowy egzemplarz można także oczywiście zamówić przy zakupie projektu. Dodatkowy egzemplarz składa się z projektu architektoniczno-budowlanego i projektu technicznego.

  • Rekuperacja GRATIS !!!

    Rekuperacja GRATIS !!!

    Rekuperacja, będąc wentylacją mechaniczną, opiera się na ruchu powietrza wytwarzanym przez maszynę, urządzenie zwane rekuperatorem. Rekuperator umożliwia kontrolowanie ruchu powietrza nawiewanego i usuwanego z pomieszczeń oraz odzyskiwanie ciepła, z nagrzanego już, ale brudnego (wilgotnego i nasyconego dwutlenkiem węgla) powietrza.

    Innymi słowy rekuperacja to system służący do wymieniania zużytego, brudnego powietrza w Twoim domu na czyste, świeże, przy jednoczesnym odzyskiwaniu części zgromadzonego już ciepła.

  • Ogrzewanie na paliwo stałe GRATIS !!!

    Ogrzewanie na paliwo stałe GRATIS !!!

    Projekty oznaczone tą ikonką posiadają zaprojektowane ogrzewanie gazowe oraz, jako alternatywę, ogrzewanie na paliwo stałe. Inwestorzy często wybierają ogrzewanie na paliwo stałe ze względu na niskie koszty lub brak dostępności do sieci gazowej. Dokumentacja projektowa posiada w pełni zaprojektowane rozwiązania instalacyjne obydwu sposobów ogrzewania, daje to komfort swobody wyboru, bez konieczności przerabiania projektu.

  • Pakiet energetyczny GRATIS !!!

    Pakiet energetyczny GRATIS !!!

    Projekty oznaczone tą ikonką posiadają zaprojektowane ogrzewanie przy pomocy pompy ciepła i ogrzewania podłogowego oraz gratisowy projekt instalacji fotowoltaicznej. Dodatkowo dokumentacja zawiera projekt ogrzewania na biomasę (pellet).

Rzut parteru 79,45


1.1 Wiatrołap 5,05m²
1.2 Komunikacja 6,29m²
1.3 Kuchnia 10,00m²
1.4 Salon z jadalnią 21,16m²
1.5 Pokój 9,05m²
1.6 Pokój 9,16m²
1.7 Kotłownia 5,80m²
1.8 Pralnia 2,62m²
1.9 Pokój 10,12m²
1.10 Łazienka 6,00m²


Przekrój

  • Budynek posadowiony został na fundamentach betonowych.
  • Ściany zewnętrzne dwuwarstwowe z betonu komórkowego 24cm + 20cm styropianu.
  • Ściany wewnętrzne z betonu komórkowego jak i z płyty gipsowo-kartonowej [na ruszcie].
  • Strop drewniany.
  • Więźba dachowa drewniana.
  • Pokrycie dachu - dachówka ceramiczna lub cementowa.
  • Ogrzewanie pompa ciepła lub na paliwo stałe
  • Wentylacja grawitacyjna + jako alternatywa: wentylacja mechaniczna z rekuperacją.

Elewacje

Rzut działki





Każdy projekt gotowy wymaga adaptacji do działki, przez uprawnionego architekta, zgodnie z miejscowym planem zagospodarowania przestrzennego. Architekt adaptujący może także wprowadzić wszelkie zmiany w projekcie gotowym, dostosowując go do indywidualnych potrzeb inwestora.







Znajdź adaptującego







Zapytaj o rysunki szczegółowe

Szacunkowe koszty realizacji

Opis robót Ceny minimalne Ceny średnie
Stan zero 51 964,00 PLN 73 590,00 PLN
Stan surowy otwarty 99 293,00 PLN 131 041,00 PLN
Stan surowy zamknięty 54 965,00 PLN 68 908,00 PLN
Razem 206 222,00 PLN 273 539,00 PLN
Szacunkowe koszty instalacji 41 820,00 PLN 56 271,00 PLN

UWAGA! Budując dom systemem gospodarczym można znacznie obniżyć koszty realizacji.
System gospodarczy – inwestor sam lub z pomocą rodziny, w miarę możliwości, wykonuje niektóre prace budowlane, nadzoruje budowę, wyszukuje promocje na materiały i dowozi je wraz ze sprzętem na plac budowy. Szacunkowo można tą metodą zaoszczędzić 25-35% kosztów inwestycji.
