Tryton 3 odbicie lustrzane3 999 zł

Zobacz wersja podstawowa

Kup u autora

Projekt spełniający WT 2021 Projekt spełnia zaostrzone wymagania dotyczące energooszczędności, izolacyjności przegród budowlanych oraz wysokości współczynnika EP poniżej 70 kWh/m²rok, które obowiązują od 1 stycznia 2021 roku.

Projekt dostępny od ręki

autor: architekt Katarzyna Maciejewska

Eurokody

Powierzchnia użytkowa

117,90m²

Powierzchnia zabudowy

153,55m²

Powierzchnia całkowita

153,55m²

Powierzchnia netto

117,90m²

Kubatura

779,27m³

Wysokość budynku

7,55m

Kąt dachu

30,00°

Powierzchnia dachu

230,87m²

Ep

38,40 kWh/(m²rok) biomasa

69,50 kWh/(m²rok) gaz ziemny

Minimalne wymiary działki

20,94x21,94m

Projekt domu parterowego z dachem czterospadowym, którego rzut oparto na kwadracie. Budynek cechu duża funkcjonalność i dobre rozplanowanie pomieszczeń. Do dyspozycji mieszkańców jest: przestronny, jasny salon połączony z otwartą kuchnią, 3 ustawne pokoje, łazienka, toaleta, pralnia i spiżarnia. Wprost z wiatrołapu dostajemy się do dużej kotłowni z bezpośrednim wyjściem na zewnątrz. W domu zaprojektowano 2 rodzaje ogrzewania: GAZOWE oraz na PALIWO STAŁE. Dzięki takiemu zabiegowi, projektu nie trzeba przerabiać, inwestor sam decyduje, który rodzaj ogrzewania zastosuje w swoim domu - dokumentacja zawiera schematy i rozwinięcia instalacji c.o. i elektrycznych dla obydwu rozwiązań.

W korytarzu znajdują się schody składane prowadzące na strych. Będzie on przydatnym miejscem składowania różnych rzeczy.

W budynku zaprojektowano tradycyjny strop drewniany, co będzie miało niewątpliwy wpływ na obniżenie kosztów budowy. Dostępne są także wersje projektu ze stropem Teriva – TRYTON 3 TERIVA, stropem żelbetowym, wylewanym – TRYTON 3 B oraz więźbą dachową opartą na wiązarach – TRYTON 3 WZ.

Dom ma prostą bryłę, dzięki czemu będzie tani w budowie i późniejszej eksploatacji.

Zaprojektowano w nim wentylację grawitacyjną oraz, jako alternatywę, wentylację mechaniczną z rekuperacją. Budynek opracowano w oparciu o najnowsze przepisy prawa budowlanego, z dużą dbałością o jego wpływ na środowisko naturalne.

Uwaga! Dokumentacja Projektowa nie zawiera elementów małej architektury takich jak: donice, podesty, altany, grille ogrodowe, murki, pergole, a także innych elementów wizualizacji, takich jak: garaże i wiaty wolnostojące, drogi, podjazdy, ogrodzenia, baseny itp.

Dodatki do projektu

Zestawienie materiałów do projektu GRATIS !!!

Wykaz podstawowych materiałów i prac niezbędnych do budowy domu, czyli tzw. ślepy kosztorys. Stanowi nieoceniony dodatek do projektu, uzupełnia go, ułatwia budowę, jest podstawą wyceny kosztów budowy i robocizny.
Kosztorys inwestorski w cenie 500 zł

Kosztorys inwestorski zawiera dokładnie wyliczone koszty budowy domu od stanu zero do stanu deweloperskiego. Wszystkie nasze kosztorysy zawierają ponadto szacunkowe koszty instalacji oraz dodany podatek VAT.
W wielu przypadkach koszty budowy naszych domów opierają się o dwa poziomy cen – średnie i minimalne, daje to jeszcze lepszy obraz tego, z jaką rozpiętością wydatków będzie się musiał zmierzyć przyszły Inwestor.
Dodatkowy egzemplarz projektu w cenie 450 zł

Przyda się w trakcie zbierania ofert i wycen, a także podczas prac budowlanych. Warunkiem zakupu jest posiadanie oryginalnego projektu naszej pracowni. Dodatkowy egzemplarz można także oczywiście zamówić przy zakupie projektu. Dodatkowy egzemplarz składa się z projektu architektoniczno-budowlanego i projektu technicznego.
Rekuperacja GRATIS !!!

Rekuperacja, będąc wentylacją mechaniczną, opiera się na ruchu powietrza wytwarzanym przez maszynę, urządzenie zwane rekuperatorem. Rekuperator umożliwia kontrolowanie ruchu powietrza nawiewanego i usuwanego z pomieszczeń oraz odzyskiwanie ciepła, z nagrzanego już, ale brudnego (wilgotnego i nasyconego dwutlenkiem węgla) powietrza.
Innymi słowy rekuperacja to system służący do wymieniania zużytego, brudnego powietrza w Twoim domu na czyste, świeże, przy jednoczesnym odzyskiwaniu części zgromadzonego już ciepła.
Ogrzewanie na paliwo stałe GRATIS !!!

Projekty oznaczone tą ikonką posiadają zaprojektowane ogrzewanie gazowe oraz, jako alternatywę, ogrzewanie na paliwo stałe. Inwestorzy często wybierają ogrzewanie na paliwo stałe ze względu na niskie koszty lub brak dostępności do sieci gazowej. Dokumentacja projektowa posiada w pełni zaprojektowane rozwiązania instalacyjne obydwu sposobów ogrzewania, daje to komfort swobody wyboru, bez konieczności przerabiania projektu.
Pakiet energooszczędny w cenie 650 zł 900 zł* przy zakupie razem z projektem

Dla projektów oznaczonych tym znakiem dostępny jest pakiet zawierający zestaw instalacji, których zastosowanie, w optymalnych warunkach, całkowicie zaspokoi zapotrzebowanie gospodarstwa domowego na energię elektryczną oraz ogrzewanie, minimalizując tym samym konieczność pozyskania energii z zewnątrz. Energia uzyskana z pompy ciepła oraz fotowoltaiki to energia zielona, neutralna dla środowiska.
W skład pakietu energooszczędnego wchodzą:
- Pompa ciepła
- Projekt ogrzewania podłogowego
- Projekt instalacji fotowoltaicznej
- Charakterystyka energetyczna

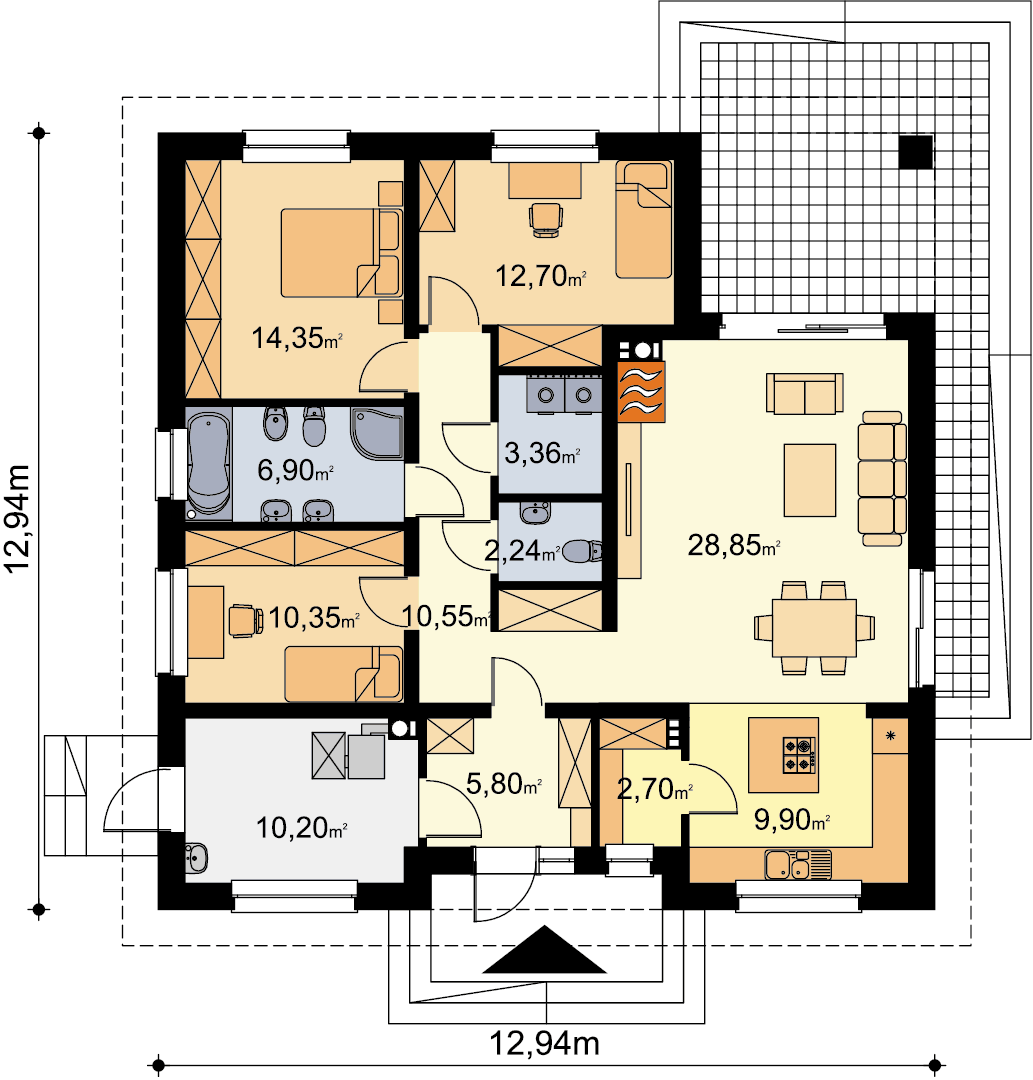

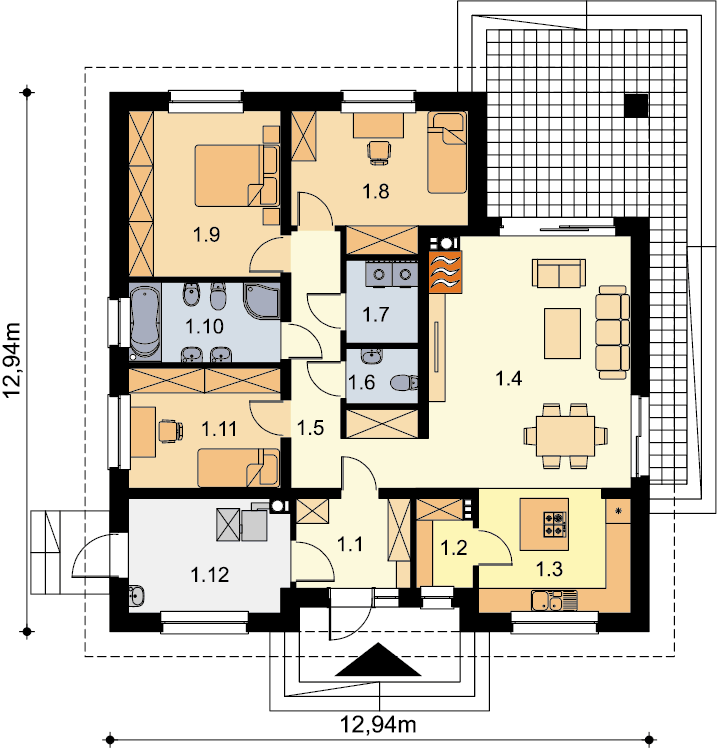

Rzut parteru 117,90m²


1.1	Wiatrołap	5,80m²
1.2	Spiżarnia	2,70m²
1.3	Kuchnia	9,90m²
1.4	Salon z jadalnią	28,85m²
1.5	Komunikacja	10,55m²
1.6	WC	2,24m²
1.7	Pralnia	3,36m²
1.8	Pokój	12,70m²
1.9	Pokój	14,35m²
1.10	Łazienka	6,90m²
1.11	Pokój	10,35m²
1.12	Kotłownia	10,20m²

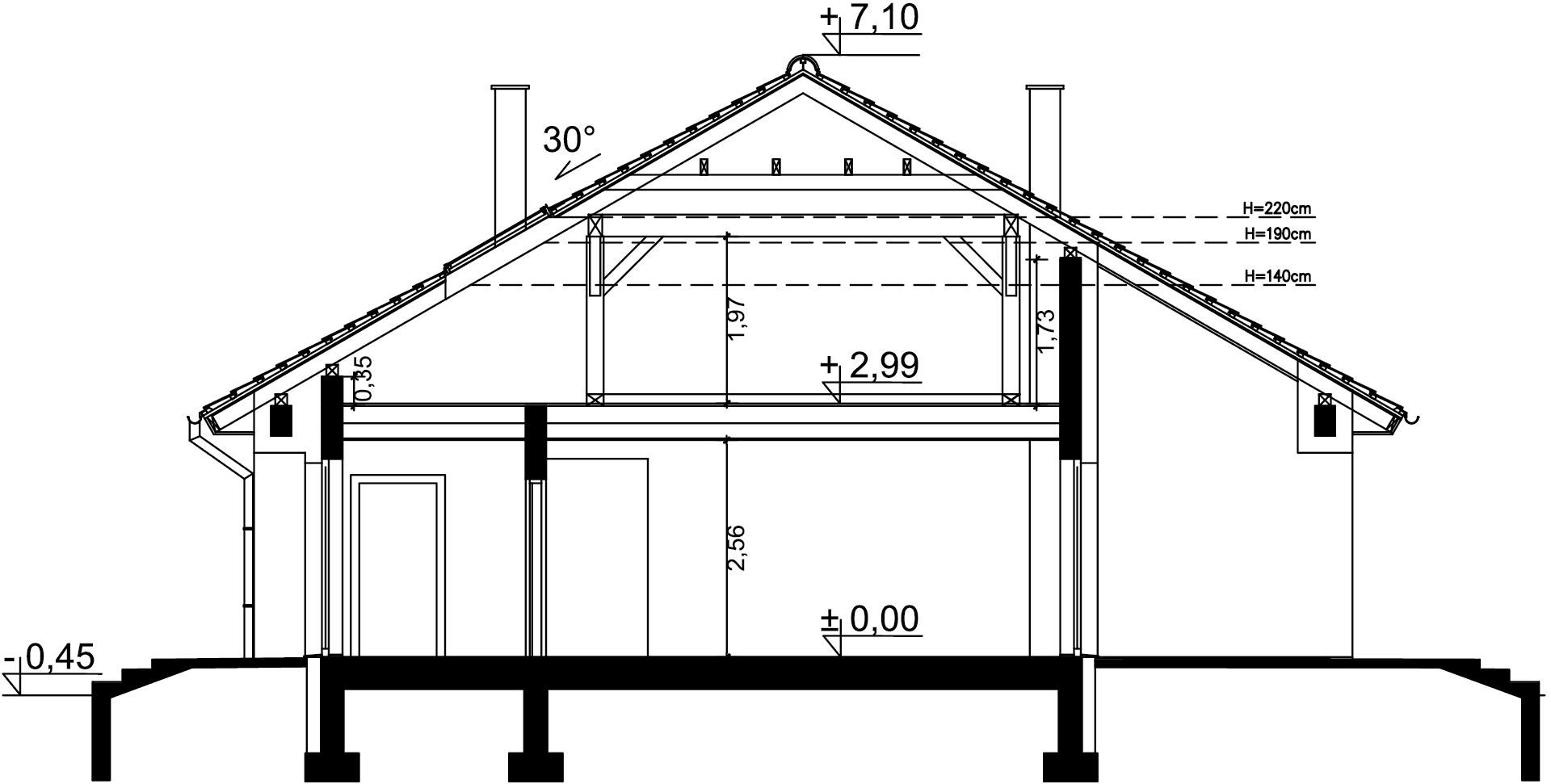

Przekrój

Budynek posadowiony został na fundamentach betonowych.
Ściany zewnętrzne dwuwarstwowe z betonu komórkowego.
Ściany wewnętrzne z betonu komórkowego jak i z płyty gipsowo-kartonowej [na ruszcie].
Strop drewniany.
Więźba dachowa drewniana.
Pokrycie dachu - dachówka ceramiczna lub cementowa.
Ogrzewanie gazowe lub na paliwo stałe.
Wentylacja grawitacyjna + jako alternatywa: wentylacja mechaniczna z rekuperacją.

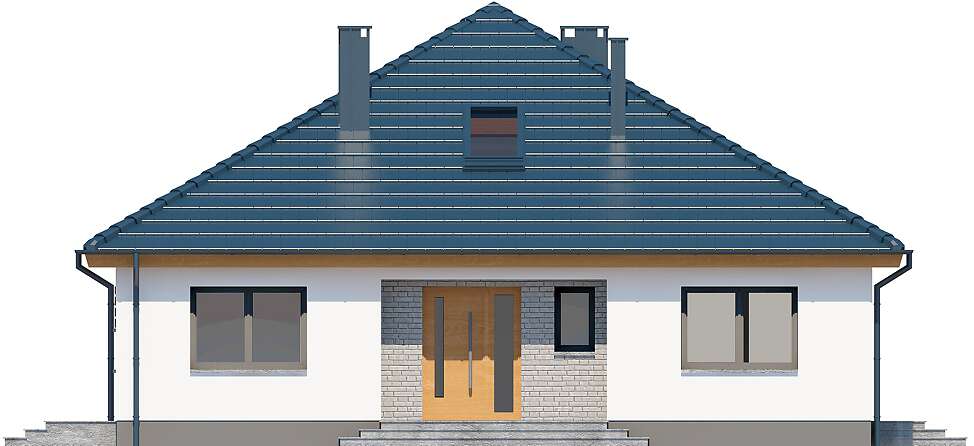

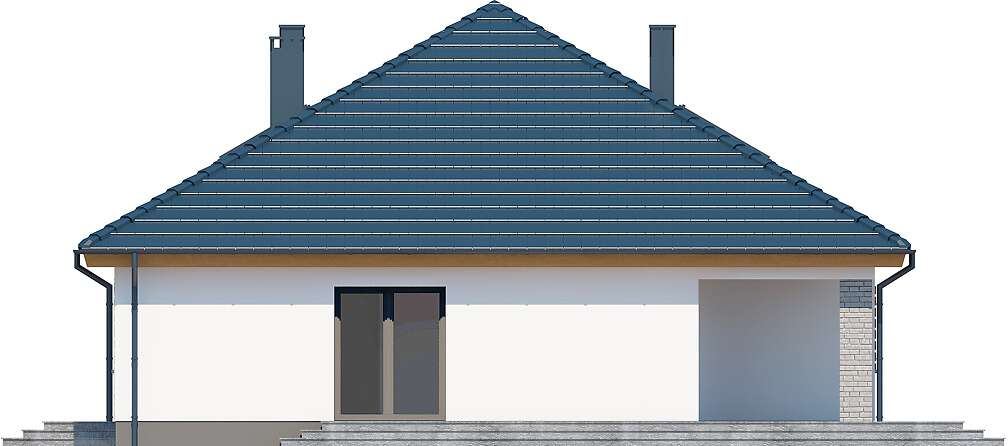

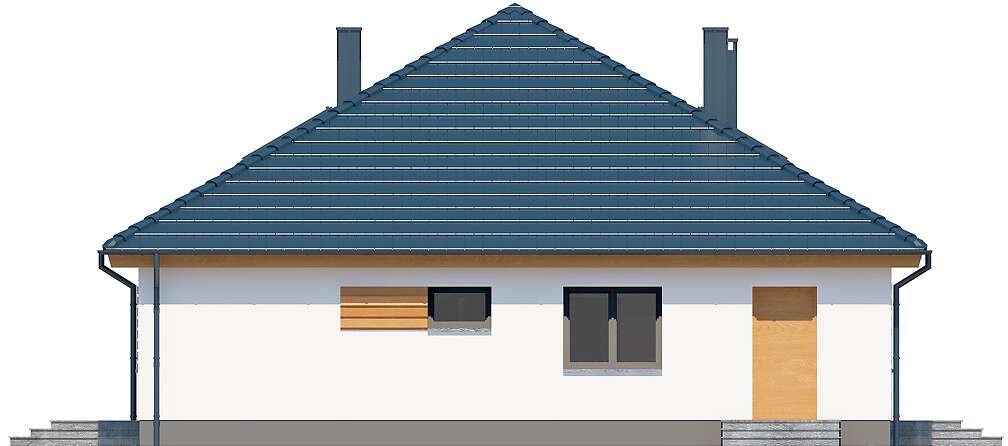

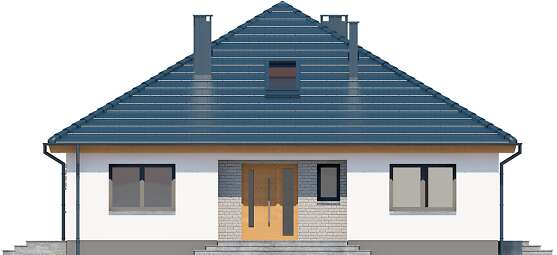

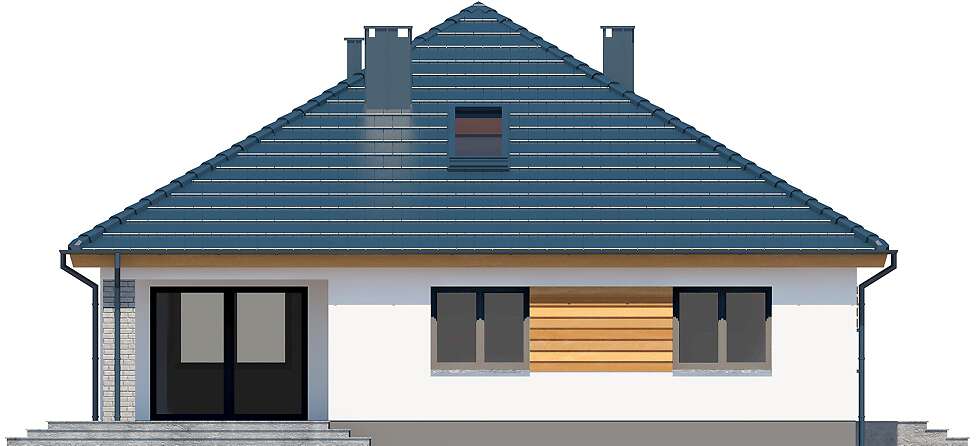

Elewacje

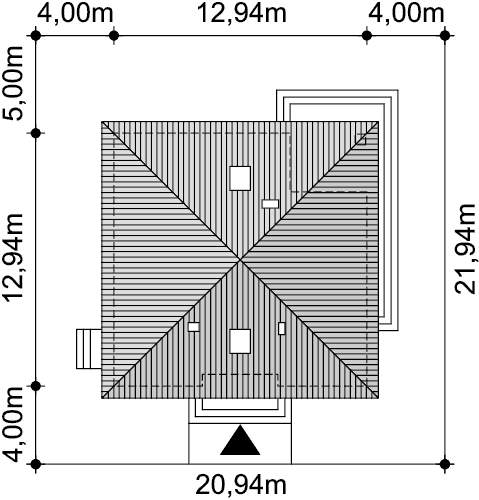

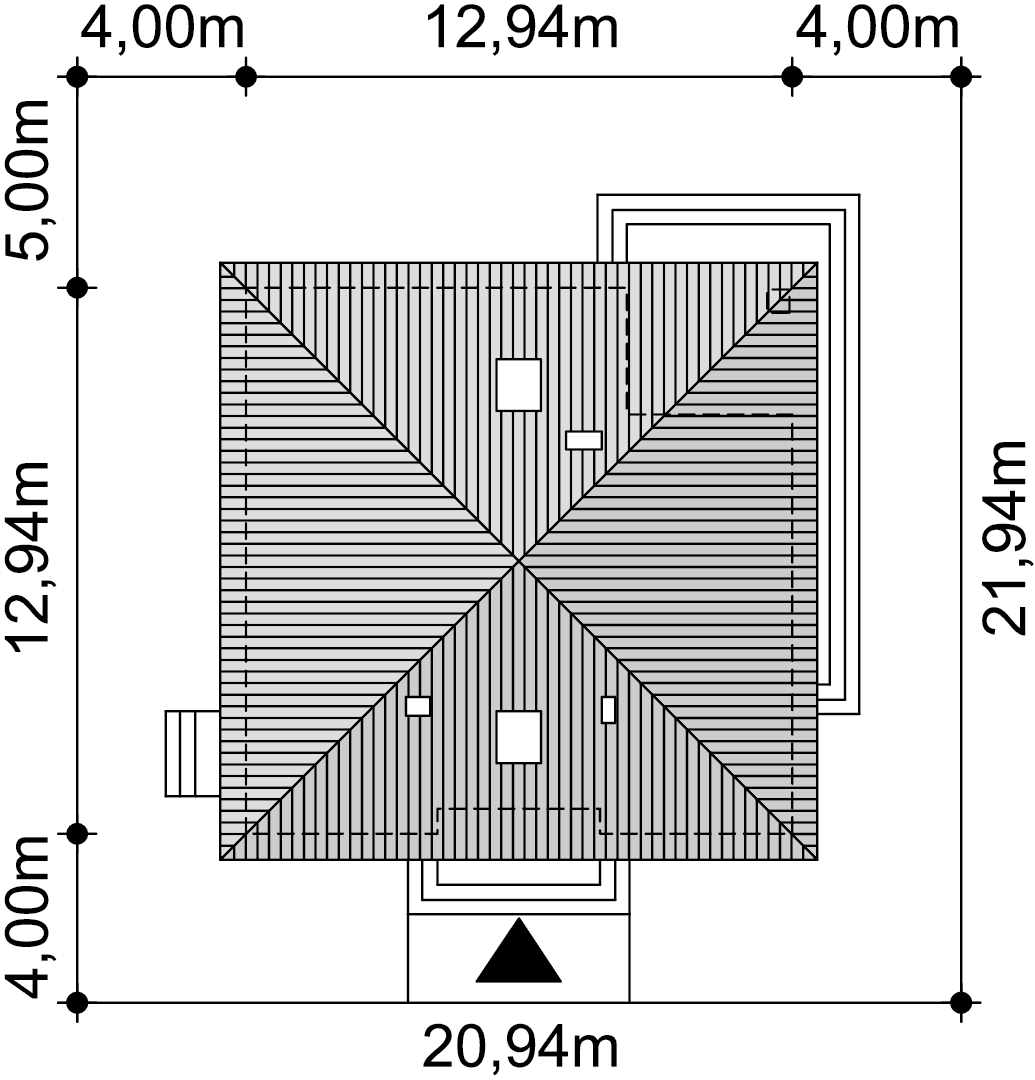

Rzut działki

Każdy projekt gotowy wymaga adaptacji do działki, przez uprawnionego architekta, zgodnie z miejscowym planem zagospodarowania przestrzennego. Architekt adaptujący może także wprowadzić wszelkie zmiany w projekcie gotowym, dostosowując go do indywidualnych potrzeb inwestora.

Znajdź adaptującego

Zapytaj o rysunki szczegółowe

Szacunkowe koszty realizacji

Opis robót	Ceny minimalne	Ceny średnie
Stan zero	55 567,00 PLN	78 298,00 PLN
Stan surowy otwarty	158 577,00 PLN	211 057,00 PLN
Stan surowy zamknięty	51 880,00 PLN	64 707,00 PLN
Razem	266 024,00 PLN	354 062,00 PLN
Szacunkowe koszty instalacji	51 152,00 PLN	68 730,00 PLN

UWAGA! Budując dom systemem gospodarczym można znacznie obniżyć koszty realizacji.
System gospodarczy – inwestor sam lub z pomocą rodziny, w miarę możliwości, wykonuje niektóre prace budowlane, nadzoruje budowę, wyszukuje promocje na materiały i dowozi je wraz ze sprzętem na plac budowy. Szacunkowo można tą metodą zaoszczędzić 25-35% kosztów inwestycji.
