Tebe 4 odbicie lustrzane3 150 zł2 850 zł

autor: architekt Katarzyna Maciejewska

Powierzchnia użytkowa

112,57

Powierzchnia zabudowy

143,06

Powierzchnia całkowita

143,06

Powierzchnia netto

112,57

Kubatura

685,23

Wysokość budynku

6,49m

Kąt dachu

30,00°

Powierzchnia dachu

201,89

Ep

23,70 kWh/(m²rok) biomasa

62,90 kWh/(m²rok) gaz ziemny

Minimalne wymiary działki

22,84x18,79m

Tebe 4 to średniej wielkości dom parterowy z dwuspadowym dachem i bardzo dobrze przemyślanym układem wnętrza, które może służyć wieloosobowej rodzinie. Budynek ma prostą bryłę i konstrukcję dachu, dzięki czemu będzie tani w budowie i późniejszej eksploatacji. Jego elewację można wykończyć zarówno w nowoczesnym, jak i tradycyjnym stylu. Do wnętrza dostajemy się przez spory wiatrołap, w którym przewidziano miejsce na praktyczny ciąg szaf. Jest tutaj też wejście wprost do kotłowni. Zaprojektowano w niej dwa rodzaje ogrzewania: GAZOWE oraz na PALIWO STAŁE. Dzięki takiemu zabiegowi, projektu nie trzeba przerabiać, inwestor sam decyduje, który rodzaj ogrzewania zastosuje w swoim domu - dokumentacja zawiera schematy i rozwinięcia instalacji c.o. i elektrycznych dla obydwu rozwiązań.

Sercem domu jest duży, dobrze oświetlony salon z centralnie usytuowanym kominkiem. Sąsiaduje on bezpośrednio z kuchnią, w której zaplanowano miejsce na sporo blatów roboczych i sprzętu w wysokiej zabudowie. Pozostała część domu to typowa strefa nocna, znalazły się tu 3 duże sypialnie, w których bez trudu zmieszczą się ciągi praktycznych szaf do przechowywania. W przestrzeni nocnej wygospodarowano też miejsce na niewielki gabinet, który w razie konieczności może pełnić rolę pokoju gościnnego. Do dyspozycji mieszkańców jest też spora łazienka, która bez trudu pomieści wannę, prysznic i pralkę, jeżeli np. inwestor zdecyduję się na piec na ekogroszek w kotłowni. Przy ogrzewaniu gazowym pralkę bez trudu można przenieść do kotłowni. W domu zaprojektowano wentylację grawitacyjną oraz, jako alternatywę, wentylację mechaniczną z rekuperacją. Budynek opracowano w oparciu o najnowsze przepisy prawa budowlanego, z dużą dbałością o jego wpływ na środowisko naturalne.

Uwaga! Dokumentacja Projektowa nie zawiera elementów małej architektury takich jak: donice, podesty, altany, grille ogrodowe, murki, pergole, a także innych elementów wizualizacji, takich jak: garaże i wiaty wolnostojące, drogi, podjazdy, ogrodzenia, baseny itp.

Dodatki do projektu

  • Zestawienie materiałów do projektu GRATIS !!!

    Zestawienie materiałów do projektu GRATIS !!!

    Wykaz podstawowych materiałów i prac niezbędnych do budowy domu, czyli tzw. ślepy kosztorys. Stanowi nieoceniony dodatek do projektu, uzupełnia go, ułatwia budowę, jest podstawą wyceny kosztów budowy i robocizny.

  • Kosztorys inwestorski w cenie400 zł

    Kosztorys inwestorski w cenie 400 zł

    Kosztorys inwestorski zawiera dokładnie wyliczone koszty budowy domu od stanu zero do stanu deweloperskiego. Wszystkie nasze kosztorysy zawierają ponadto szacunkowe koszty instalacji oraz dodany podatek VAT.

    W wielu przypadkach koszty budowy naszych domów opierają się o dwa poziomy cen – średnie i minimalne, daje to jeszcze lepszy obraz tego, z jaką rozpiętością wydatków będzie się musiał zmierzyć przyszły Inwestor.

  • Dodatkowy egzemplarz projektu w cenie350 zł

    Dodatkowy egzemplarz projektu w cenie 350 zł

    W sytuacji, gdy z jakiegoś powodu, Inwestor potrzebuje dodatkowego egzemplarza projektu, istnieje możliwość jego dokupienia. Warunkiem zakupu, jest posiadanie oryginalnego projektu naszej pracowni w czterech egzemplarzach. Dodatkowy egzemplarz można zamówić oczywiście także przy zakupie projektu.

  • Rekuperacja GRATIS !!!

    Rekuperacja GRATIS !!!

    Rekuperacja, będąc wentylacją mechaniczną, opiera się na ruchu powietrza wytwarzanym przez maszynę, urządzenie zwane rekuperatorem. Rekuperator umożliwia kontrolowanie ruchu powietrza nawiewanego i usuwanego z pomieszczeń oraz odzyskiwanie ciepła, z nagrzanego już, ale brudnego (wilgotnego i nasyconego dwutlenkiem węgla) powietrza.

    Innymi słowy rekuperacja to system służący do wymieniania zużytego, brudnego powietrza w Twoim domu na czyste, świeże, przy jednoczesnym odzyskiwaniu części zgromadzonego już ciepła.

  • Ogrzewanie na paliwo stałe GRATIS !!!

    Ogrzewanie na paliwo stałe GRATIS !!!

    Projekty oznaczone tą ikonką posiadają zaprojektowane ogrzewanie gazowe oraz, jako alternatywę, ogrzewanie na paliwo stałe. Inwestorzy często wybierają ogrzewanie na paliwo stałe ze względu na niskie koszty lub brak dostępności do sieci gazowej. Dokumentacja projektowa posiada w pełni zaprojektowane rozwiązania instalacyjne obydwu sposobów ogrzewania, daje to komfort swobody wyboru, bez konieczności przerabiania projektu.

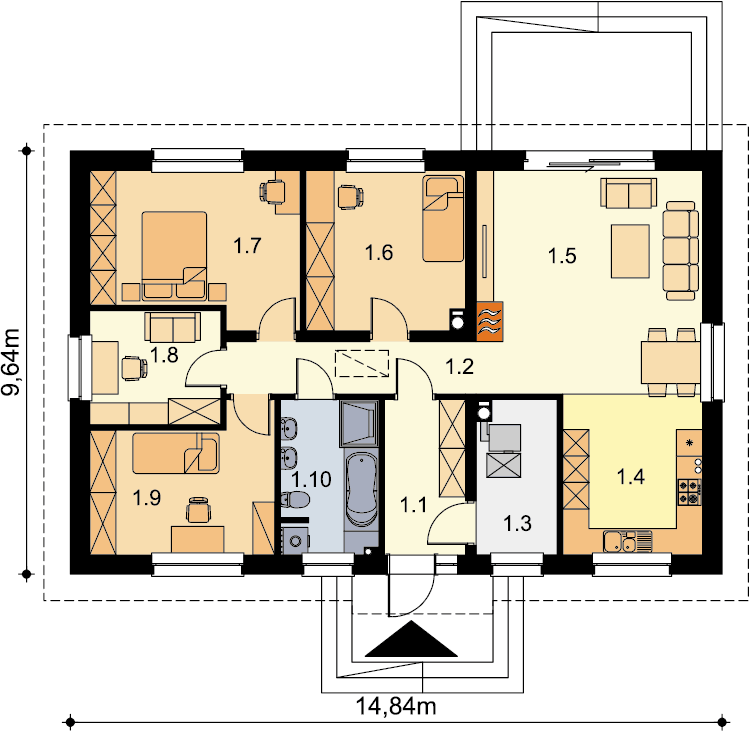

Rzut parteru 112,57


1.1 Wiatrołap 6,38m²
1.2 Komunikacja 6,34m²
1.3 Kotłownia 6,20m²
1.4 Kuchnia 8,90m²
1.5 Salon z jadalnią 28,56m²
1.6 Pokój 12,90m²
1.7 Pokój 15,50m²
1.8 Pokój 7,60m²
1.9 Pokój 12,50m²
1.10 Łazienka 7,69m²


Przekrój

  • Budynek posadowiony został na fundamentach betonowych.
  • Ściany zewnętrzne dwuwarstwowe z betonu komórkowego 24cm + 20cm styropianu.
  • Ściany wewnętrzne z betonu komórkowego jak i z płyty gipsowo-kartonowej [na ruszcie].
  • Strop żelbetowy-wylewany.
  • Więźba dachowa drewniana.
  • Pokrycie dachu - dachówka ceramiczna lub cementowa.
  • Ogrzewanie gazowe lub na paliwo stałe.
  • Wentylacja grawitacyjna + jako alternatywa: wentylacja mechaniczna z rekuperacją.

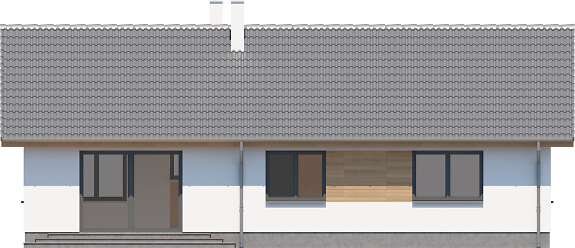

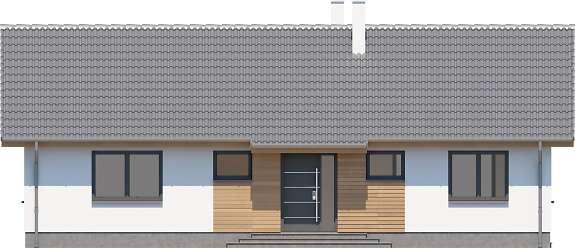

Elewacje

Rzut działki





Każdy projekt gotowy wymaga adaptacji do działki, przez uprawnionego architekta, zgodnie z miejscowym planem zagospodarowania przestrzennego. Architekt adaptujący może także wprowadzić wszelkie zmiany w projekcie gotowym, dostosowując go do indywidualnych potrzeb inwestora.







Znajdź adaptującego







Zapytaj o rysunki szczegółowe

Szacunkowe koszty realizacji

Opis robót Ceny minimalne Ceny średnie
Stan zero 34 913,00 PLN 49 284,00 PLN
Stan surowy otwarty 96 773,00 PLN 125 472,00 PLN
Stan surowy zamknięty 33 084,00 PLN 40 349,00 PLN
Razem 164 770,00 PLN 215 105,00 PLN
Szacunkowe koszty instalacji 32 123,00 PLN 42 955,00 PLN

UWAGA! Budując dom systemem gospodarczym można znacznie obniżyć koszty realizacji.
System gospodarczy – inwestor sam lub z pomocą rodziny, w miarę możliwości, wykonuje niektóre prace budowlane, nadzoruje budowę, wyszukuje promocje na materiały i dowozi je wraz ze sprzętem na plac budowy. Szacunkowo można tą metodą zaoszczędzić 25-35% kosztów inwestycji.
