Amor odbicie lustrzane4 199 zł

Zobacz wersja podstawowa

Kup u autora

Projekt spełniający WT 2021 Projekt spełnia zaostrzone wymagania dotyczące energooszczędności, izolacyjności przegród budowlanych oraz wysokości współczynnika EP poniżej 70 kWh/m²rok, które obowiązują od 1 stycznia 2021 roku.

Projekt dostępny od ręki

autor: architekt Katarzyna Maciejewska

Eurokody

Powierzchnia użytkowa

117,31m²

Powierzchnia zabudowy

89,57m²

Powierzchnia całkowita

177,66m²

Powierzchnia netto

133,19m²

Kubatura

548,83m³

Wysokość budynku

8,15m

Kąt dachu

40,00°

Powierzchnia dachu

171,42m²

Ep

41,40 kWh/(m²rok) biomasa

70,00 kWh/(m²rok) gaz ziemny

Minimalne wymiary działki

18,74x17,14m

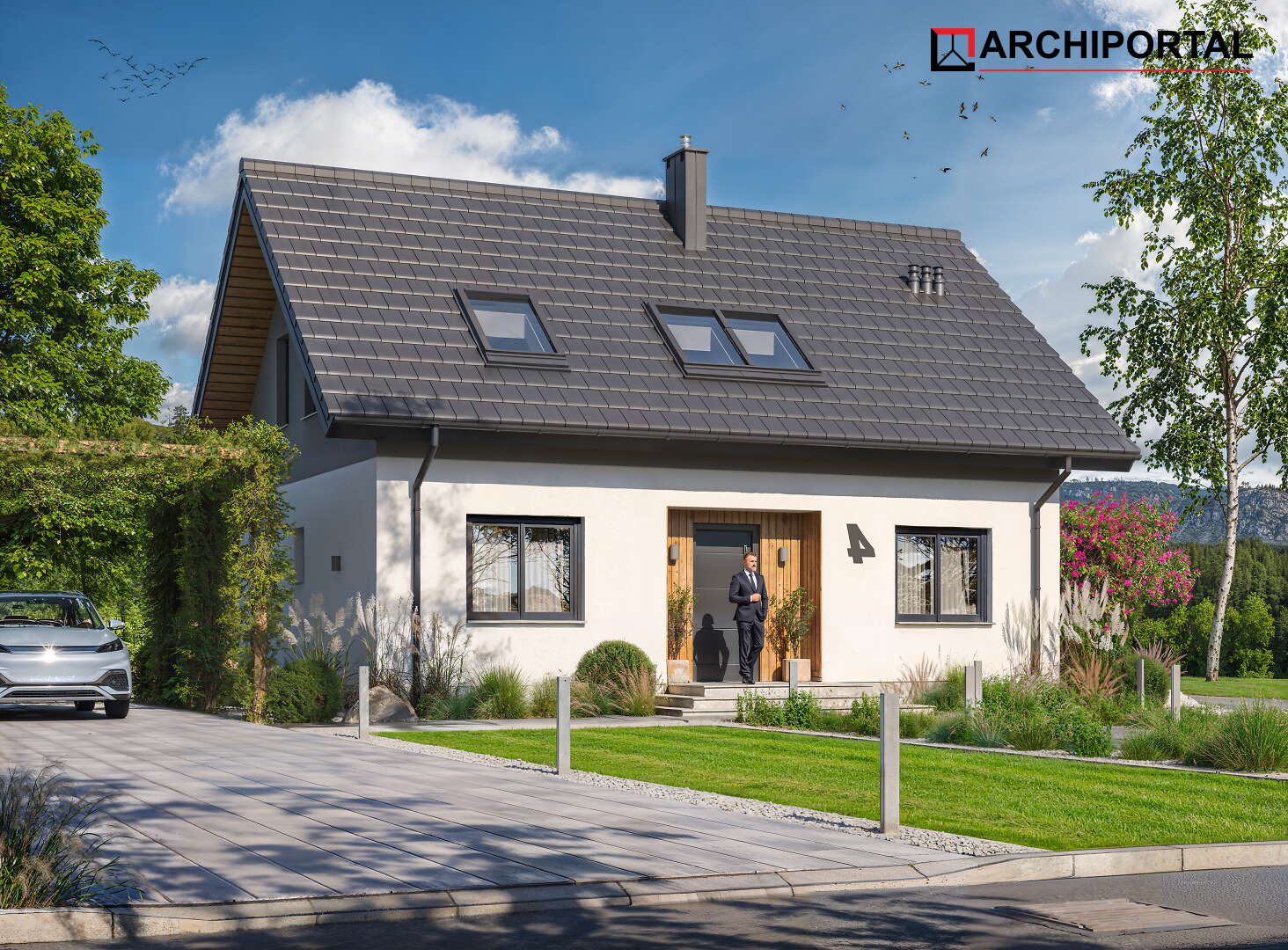

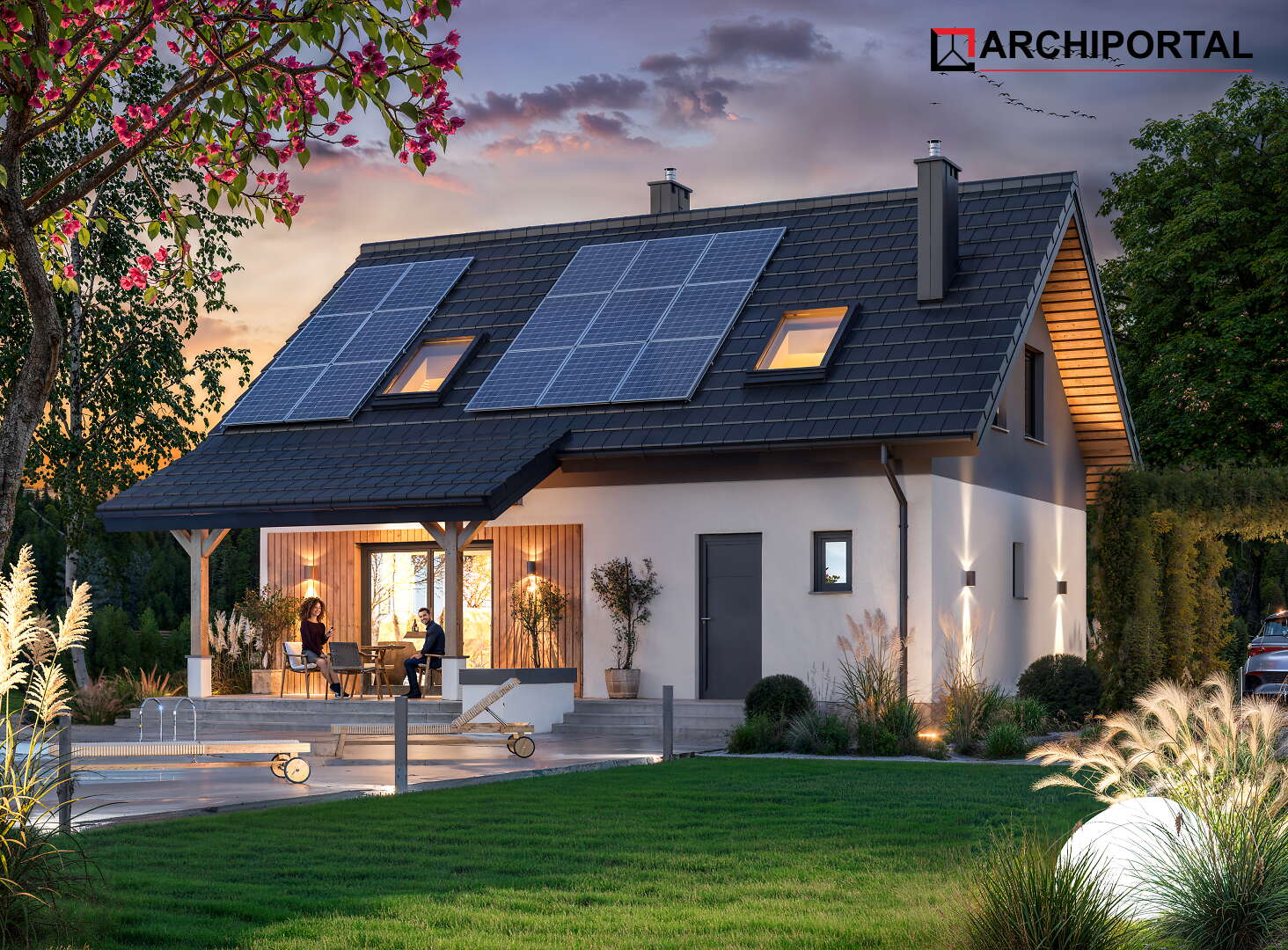

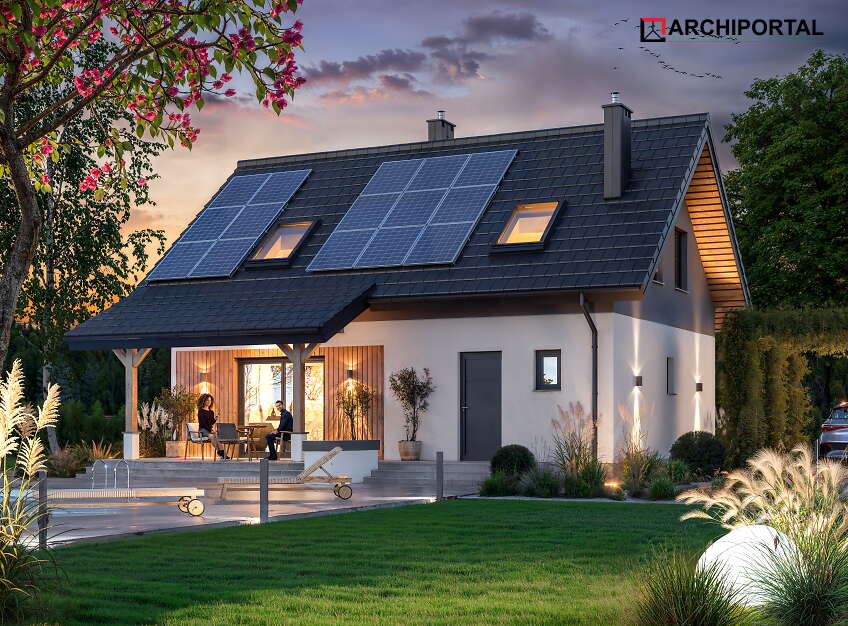

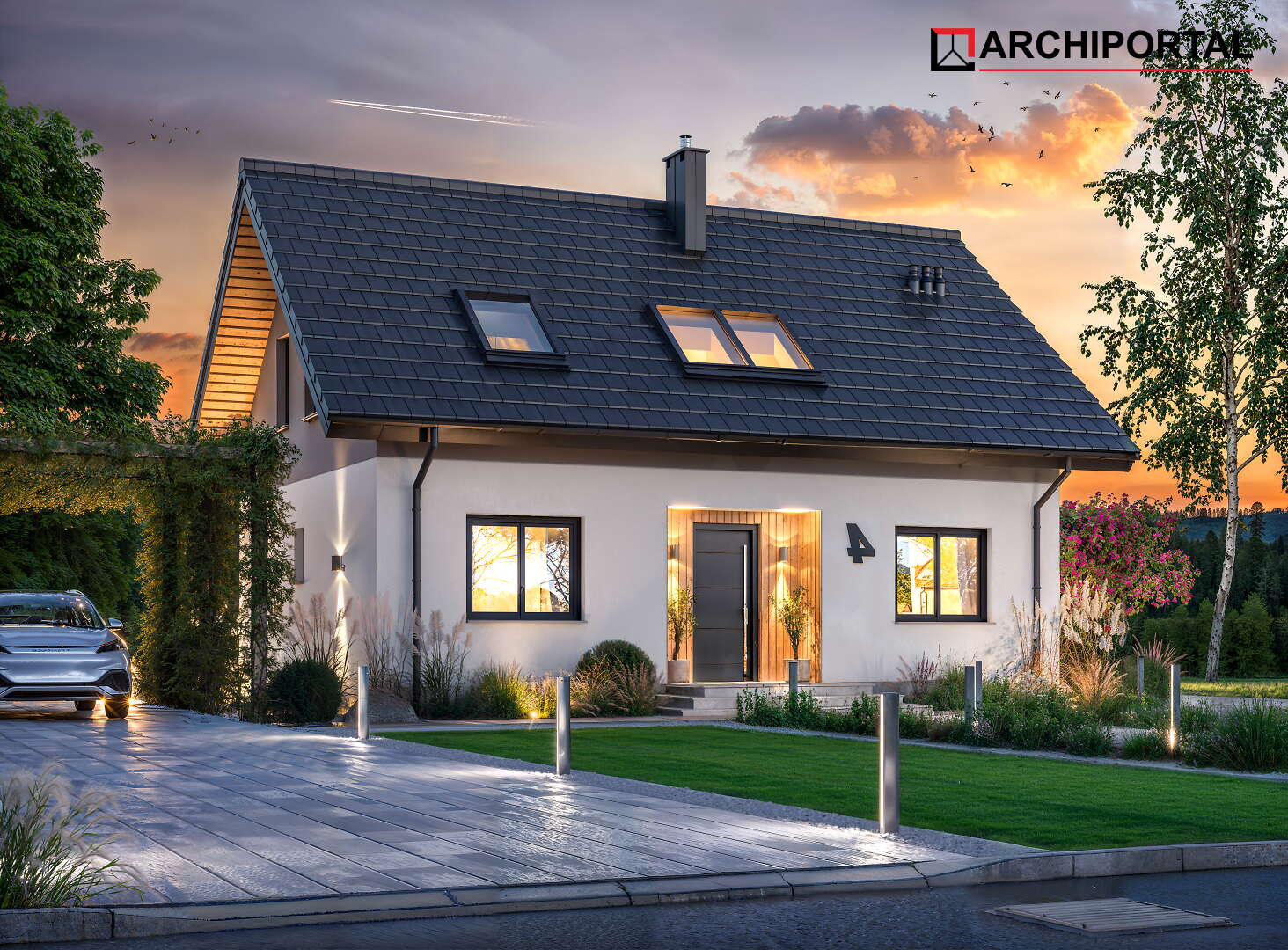

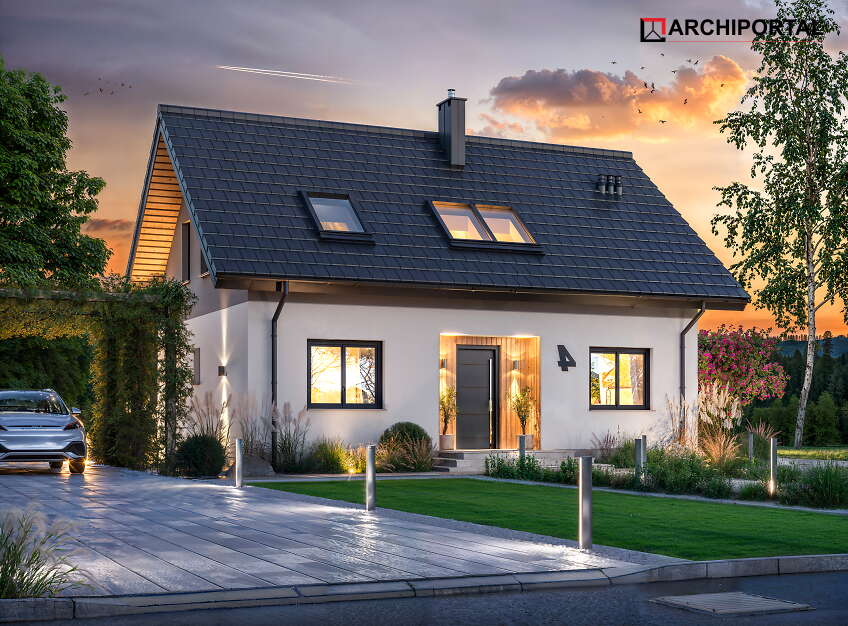

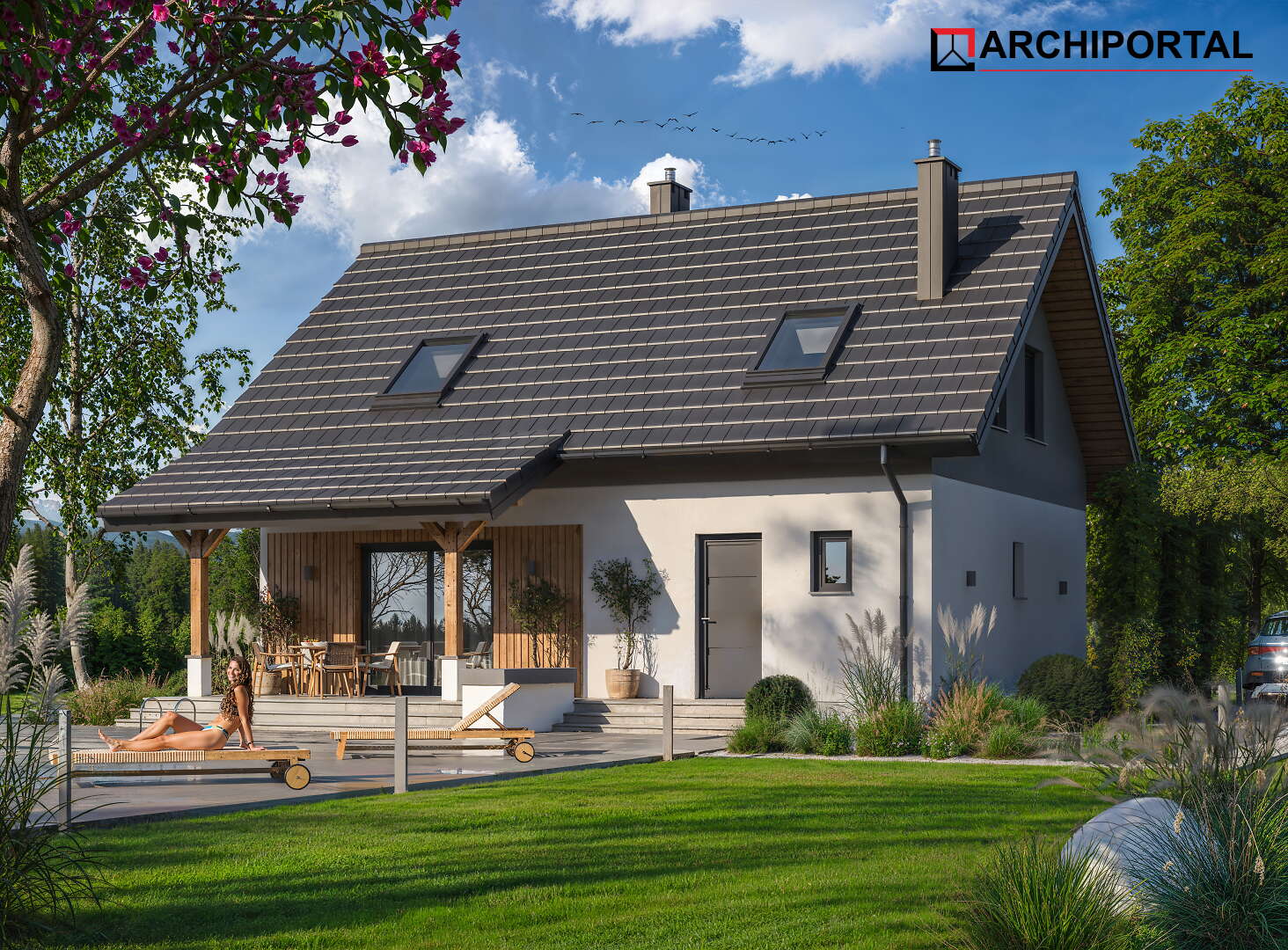

Klasyczny dom z dwuspadowym dachem, który doskonale nadaje się dla 4-5 osobowej rodziny. W budynku duży nacisk położono na wygodę i funkcjonalność domowników. Na parterze znalazły się: przestronny, dobrze oświetlony salon, wygodna kuchnia z praktyczną spiżarnią, łazienka, dodatkowy pokój z przeznaczeniem na gabinet lub pokój gościnny, oraz sporych rozmiarów kotłownia, w której zaprojektowano 2 rodzaje ogrzewania: GAZOWE oraz na PALIWO STAŁE. Dzięki takiemu rozwiązaniu, projektu nie trzeba przerabiać, inwestor sam decyduje, który rodzaj ogrzewania zastosuje w swoim domu - dokumentacja zawiera schematy i rozwinięcia instalacji c.o. i elektrycznych, obydwu sposobów ogrzewania. W ramach adaptacji można oddzielić kuchnię od pokoju dziennego, usuwając natomiast ściankę przy schodach w salonie, możemy to pomieszczenie sporo powiększyć. Na piętrze znalazły się 3 sypialnie, jedna z własną, przestronną garderobą, łazienka oraz pralnia. Wysoka ścianka kolankowa (101 cm) sprawia, że powierzchnia użytkowa poddasza została dobrze wykorzystana. Dom ma prostą bryłę i nieskomplikowany dach, dzięki temu jest tani w budowie i późniejszej eksploatacji. Projekt jest podobny do projektów: AMANT oraz IZOLDA. Budynek zaprojektowano w oparciu o najnowsze przepisy prawa budowlanego, z dużą dbałością o jego wpływ na środowisko naturalne.

Uwaga! Dokumentacja Projektowa nie zawiera elementów małej architektury takich jak: donice, podesty, altany, grille ogrodowe, murki, pergole, a także innych elementów wizualizacji, takich jak: garaże i wiaty wolnostojące, drogi, podjazdy, ogrodzenia, baseny itp.

Dodatki do projektu

Zestawienie materiałów do projektu GRATIS !!!

Wykaz podstawowych materiałów i prac niezbędnych do budowy domu, czyli tzw. ślepy kosztorys. Stanowi nieoceniony dodatek do projektu, uzupełnia go, ułatwia budowę, jest podstawą wyceny kosztów budowy i robocizny.
Kosztorys inwestorski w cenie 500 zł

Kosztorys inwestorski zawiera dokładnie wyliczone koszty budowy domu od stanu zero do stanu deweloperskiego. Wszystkie nasze kosztorysy zawierają ponadto szacunkowe koszty instalacji oraz dodany podatek VAT.
W wielu przypadkach koszty budowy naszych domów opierają się o dwa poziomy cen – średnie i minimalne, daje to jeszcze lepszy obraz tego, z jaką rozpiętością wydatków będzie się musiał zmierzyć przyszły Inwestor.
Dodatkowy egzemplarz projektu w cenie 450 zł

Przyda się w trakcie zbierania ofert i wycen, a także podczas prac budowlanych. Warunkiem zakupu jest posiadanie oryginalnego projektu naszej pracowni. Dodatkowy egzemplarz można także oczywiście zamówić przy zakupie projektu. Dodatkowy egzemplarz składa się z projektu architektoniczno-budowlanego i projektu technicznego.
Ogrzewanie na paliwo stałe GRATIS !!!

Projekty oznaczone tą ikonką mają w standardzie zaprojektowane ogrzewanie na paliwo stałe (biomasę) oraz, jako alternatywę, ogrzewanie przy pomocy gazu ziemnego lub pompy ciepła. Inwestorzy często wybierają ogrzewanie na paliwo stałe ze względu na niskie koszty lub brak dostępu do sieci gazowej. Dokumentacja zawiera zawsze dwa w pełni zaprojektowane rodzaje ogrzewania. Daje to komfort swobody wyboru, bez konieczności przerabiana projektu.
Rekuperacja GRATIS !!!

Rekuperacja, będąc wentylacją mechaniczną, opiera się na ruchu powietrza wytwarzanym przez maszynę, urządzenie zwane rekuperatorem. Rekuperator umożliwia kontrolowanie ruchu powietrza nawiewanego i usuwanego z pomieszczeń oraz odzyskiwanie ciepła, z nagrzanego już, ale brudnego (wilgotnego i nasyconego dwutlenkiem węgla) powietrza.
Innymi słowy rekuperacja to system służący do wymieniania zużytego, brudnego powietrza w Twoim domu na czyste, świeże, przy jednoczesnym odzyskiwaniu części zgromadzonego już ciepła.
Elektroniczna wersja projektu w cenie 700 zł

Wersja elektroniczna projektu jest przydatna na etapie adaptacji projektu bądź w momencie gdy projekt jest złożony w urzędzie, a istnieje potrzeba ustalenia współpracy z wykonawcami. Wersja elektroniczna projektu wysyłana jest drogą elektroniczną, po wcześniejszym zakupie pełnej wersji papierowej projektu. Rekomendujemy zakup wersji elektronicznej projektu, po wcześniejszych konsultacjach z architektem adaptującym, ponieważ nie ma możliwości zwrotu wersji elektronicznej projektu. Każda wersja elektroniczna projektu, podobnie jak wersja papierowa, zabezpieczona jest specjalnym Indywidualnym Numerem Ewidencyjnym dla danego kupującego.
Wersja elektroniczna projektu zawiera:
- Opis architektoniczno-budowlany - wersja edytowalna
- Architektura budynku - Pliki DWG (wersja edytowalna): Rzut działki, Elewacje, Rzuty kondygnacji, Przekroje
- Architektura budynku - Pliki PDF: Elewacje, Rzuty kondygnacji, Rzut dachu, Przekroje, Zestawienie stolarki, Zestawienie warstw, Zestawienie materiałów (przedmiar robót)
- Konstrukcja budynku - Pliki PDF: Rzut fundamentów, Rzut stropu, Rzut więźby dachowej.

Rzut parteru 67,38m²


1.1	Wiatrołap	3,56m²
1.2	Hol + komunikacja	9,03m²
1.3	Spiżarnia	1,37m²
1.4	Salon z kuchnią	29,82m²
1.5	Kotłownia	7,76m²
1.6	Korytarz	1,87m²
1.7	Łazienka	3,22m²
1.8	Pokój	10,75m²

Rzut poddasza 49,93m² (65,81 m²)

zestawienie powierzchni użytkowej (powierzchnia podłogi)


2.1	Komunikacja	3,40m²	(3,40m²)
2.2	Łazienka	6,03m²	(6,03m²)
2.3	Pralnia	1,59m²	(4,47m²)
2.4	Pokój	11,28m²	(14,50m²)
2.5	Pokój	10,14m²	(14,30m²)
2.6	Garderoba	4,28m²	(5,88m²)
2.7	Pokój	13,21m²	(17,23m²)

Przekrój

Budynek posadowiony został na fundamentach betonowych.
Ściany zewnętrzne dwuwarstwowe z betonu komórkowego.
Ściany wewnętrzne z betonu komórkowego jak i z płyty gipsowo-kartonowej [na ruszcie].
Strop żelbetowy-wylewany.
Więźba dachowa drewniana.
Pokrycie dachu - dachówka cementowa.
Ogrzewanie gazowe lub na paliwo stałe.

Elewacje

Rzut działki

Każdy projekt gotowy wymaga adaptacji do działki, przez uprawnionego architekta, zgodnie z miejscowym planem zagospodarowania przestrzennego. Architekt adaptujący może także wprowadzić wszelkie zmiany w projekcie gotowym, dostosowując go do indywidualnych potrzeb inwestora.

Znajdź adaptującego

Zapytaj o rysunki szczegółowe

Szacunkowe koszty realizacji

Opis robót	Ceny minimalne	Ceny średnie
Stan zero	48 887,00 PLN	67 117,00 PLN
Stan surowy otwarty	139 233,00 PLN	178 639,00 PLN
Stan surowy zamknięty	45 888,00 PLN	51 053,00 PLN
Razem	234 008,00 PLN	296 809,00 PLN
Szacunkowe koszty instalacji	45 129,00 PLN	58 397,00 PLN

UWAGA! Budując dom systemem gospodarczym można znacznie obniżyć koszty realizacji.
System gospodarczy – inwestor sam lub z pomocą rodziny, w miarę możliwości, wykonuje niektóre prace budowlane, nadzoruje budowę, wyszukuje promocje na materiały i dowozi je wraz ze sprzętem na plac budowy. Szacunkowo można tą metodą zaoszczędzić 25-35% kosztów inwestycji.
