Tryton 7 wersja podstawowa4 199 zł

Zobacz odbicie lustrzane

Kup u autora

Projekt spełniający WT 2021 Projekt spełnia zaostrzone wymagania dotyczące energooszczędności, izolacyjności przegród budowlanych oraz wysokości współczynnika EP poniżej 70 kWh/m²rok, które obowiązują od 1 stycznia 2021 roku.

UWAGA! Projekt w trakcie przygotowania, skontaktuj się w celu ustalenia terminu realizacji.

autor: architekt Katarzyna Maciejewska

Eurokody

Powierzchnia użytkowa

110,95m² +Kotłownia: 6,15m²
+Garaż: 19,75m²
+Strych: 41,07m² (162,06m²)

Powierzchnia zabudowy

186,05m²

Powierzchnia całkowita

171,54m²

Powierzchnia netto

136,85m²

Kubatura

887,51m³

Wysokość budynku

7,78m

Kąt dachu

30,00°

Powierzchnia dachu

254,29m²

Minimalne wymiary działki

21,64x21,64m

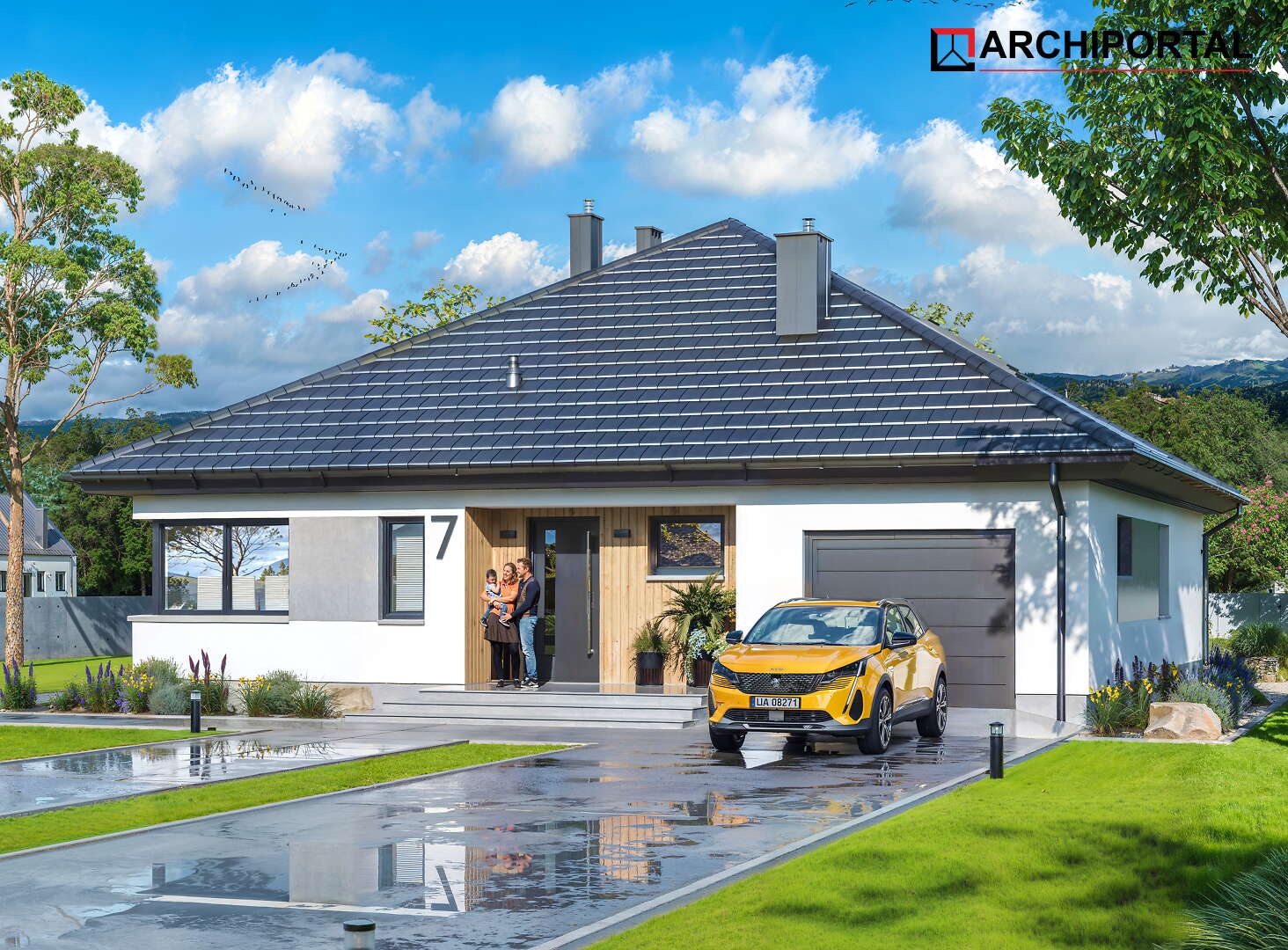

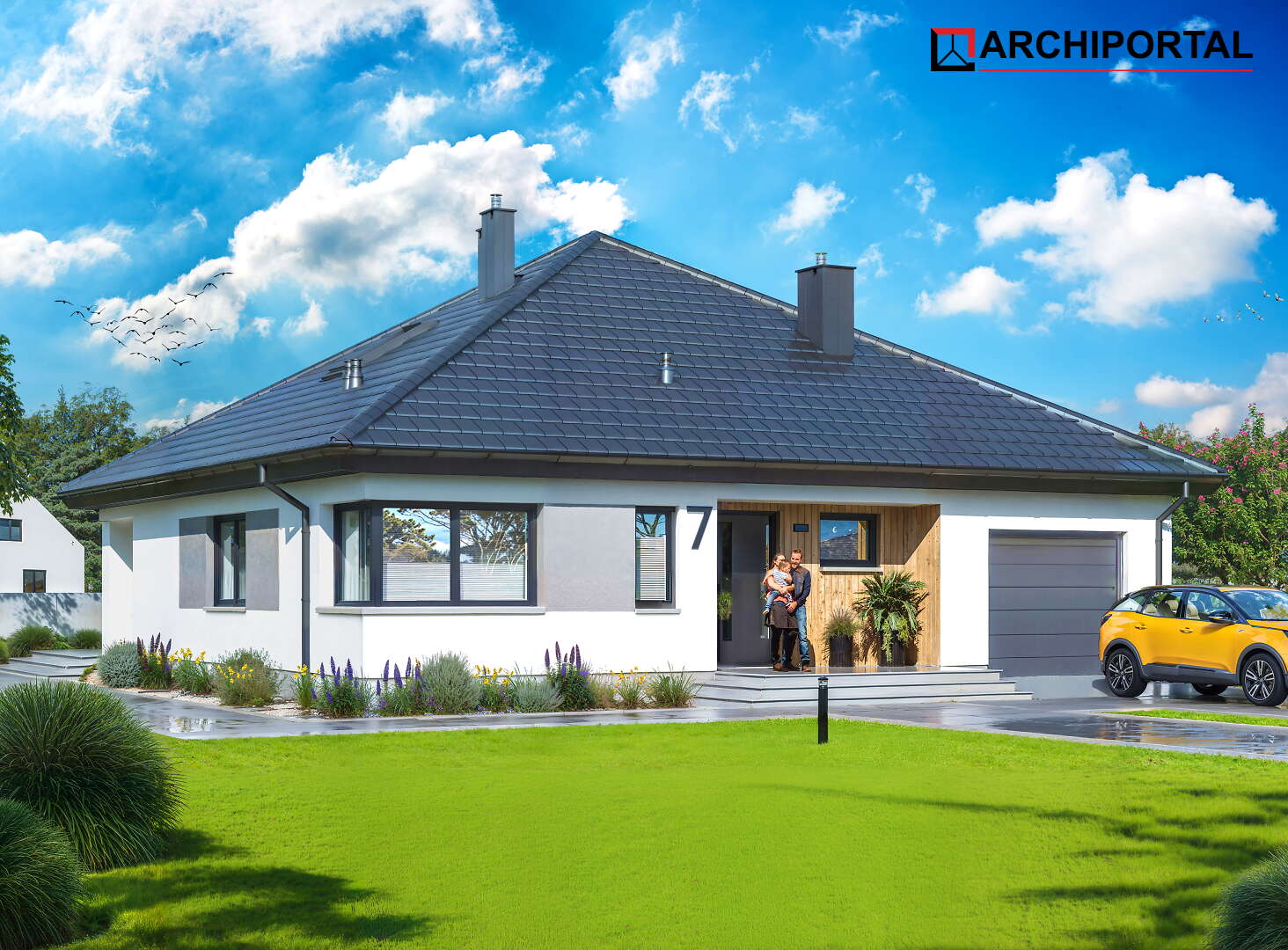

Projekt domu TRYTON 7 to nowoczesny, parterowy dom jednorodzinny, który łączy w sobie elegancję i funkcjonalność, oferując przestronne i komfortowe wnętrza. Dzięki czterospadowemu dachowi dom zyskuje wyjątkowy charakter, który doskonale wpisuje się we współczesny styl architektoniczny, a jego modernistyczny wygląd podkreślono poprzez nowoczesne okno narożne w kuchni i modne okładziny drewniane na elewacji, kontrastujące z ciemną dachówką i jasną elewacją.. Do budynku dostajemy się przez spory wiatrołap, który prowadzi nas wprost do przestronnego korytarza. Strefa dzienna to duży, dobrze oświetlony salon, połączony z jadalnią i otwartą kuchnią. Jest ona na tyle duża, że pomieści ciąg praktycznych blatów roboczych, a w jej pobliżu zaprojektowano sporą spiżarnię. Dom oferuje trzy wygodne sypialnie, łazienkę z miejscem na wannę i prysznic, toaletę oraz pralnię. Z korytarza dostaniemy się też do dużej kotłowni połączonej z jednostanowiskowym garażem. W budynku zaprojektowano dwa rodzaje ogrzewania: kocioł na GAZ oraz POMPĘ CIEPŁA. Inwestor ma w ten sposób wybór i może zdecydować, które ogrzewania zastosować w swoim domu. Pakiet z pompą ciepła zawiera dodatkowo projekt ogrzewania podłogowego oraz projekt instalacji fotowoltaicznej. Kominek położony centralnie w salonie może się natomiast przydać zimą, jako dodatkowe źródło ogrzewania.

W korytarzu znalazły się też schody składane prowadzące na sporych rozmiarów strych. Przy projektowaniu domu TRYTON 7 nie zapomnieliśmy o ekologii. Dokumentacja projektowa zawiera dodatkowo wentylację mechaniczną, a dzięki zastosowanym materiałom cały budynek ma minimalny wpływ na środowisko naturalne i spełnia wszystkie rygorystyczne wymogi współczesnego projektowania.

Uwaga! Dokumentacja Projektowa nie zawiera elementów małej architektury takich jak: donice, podesty, altany, grille ogrodowe, murki, pergole, a także innych elementów wizualizacji, takich jak: garaże i wiaty wolnostojące, drogi, podjazdy, ogrodzenia, baseny itp.

Dodatki do projektu

Zestawienie materiałów do projektu GRATIS !!!

Wykaz podstawowych materiałów i prac niezbędnych do budowy domu, czyli tzw. ślepy kosztorys. Stanowi nieoceniony dodatek do projektu, uzupełnia go, ułatwia budowę, jest podstawą wyceny kosztów budowy i robocizny.
Kosztorys inwestorski w cenie 500 zł

Kosztorys inwestorski zawiera dokładnie wyliczone koszty budowy domu od stanu zero do stanu deweloperskiego. Wszystkie nasze kosztorysy zawierają ponadto szacunkowe koszty instalacji oraz dodany podatek VAT.
W wielu przypadkach koszty budowy naszych domów opierają się o dwa poziomy cen – średnie i minimalne, daje to jeszcze lepszy obraz tego, z jaką rozpiętością wydatków będzie się musiał zmierzyć przyszły Inwestor.
Dodatkowy egzemplarz projektu w cenie 450 zł

Przyda się w trakcie zbierania ofert i wycen, a także podczas prac budowlanych. Warunkiem zakupu jest posiadanie oryginalnego projektu naszej pracowni. Dodatkowy egzemplarz można także oczywiście zamówić przy zakupie projektu. Dodatkowy egzemplarz składa się z projektu architektoniczno-budowlanego i projektu technicznego.
Rekuperacja GRATIS !!!

Rekuperacja, będąc wentylacją mechaniczną, opiera się na ruchu powietrza wytwarzanym przez maszynę, urządzenie zwane rekuperatorem. Rekuperator umożliwia kontrolowanie ruchu powietrza nawiewanego i usuwanego z pomieszczeń oraz odzyskiwanie ciepła, z nagrzanego już, ale brudnego (wilgotnego i nasyconego dwutlenkiem węgla) powietrza.
Innymi słowy rekuperacja to system służący do wymieniania zużytego, brudnego powietrza w Twoim domu na czyste, świeże, przy jednoczesnym odzyskiwaniu części zgromadzonego już ciepła.
Pakiet energetyczny GRATIS !!!

Projekty oznaczone tą ikonką posiadają zaprojektowane ogrzewanie przy pomocy pompy ciepła i ogrzewania podłogowego oraz gratisowy projekt instalacji fotowoltaicznej. Dodatkowo dokumentacja zawiera projekt ogrzewania na gaz.
Elektroniczna wersja projektu w cenie 700 zł

Wersja elektroniczna projektu jest przydatna na etapie adaptacji projektu bądź w momencie gdy projekt jest złożony w urzędzie, a istnieje potrzeba ustalenia współpracy z wykonawcami. Wersja elektroniczna projektu wysyłana jest drogą elektroniczną, po wcześniejszym zakupie pełnej wersji papierowej projektu. Rekomendujemy zakup wersji elektronicznej projektu, po wcześniejszych konsultacjach z architektem adaptującym, ponieważ nie ma możliwości zwrotu wersji elektronicznej projektu. Każda wersja elektroniczna projektu, podobnie jak wersja papierowa, zabezpieczona jest specjalnym Indywidualnym Numerem Ewidencyjnym dla danego kupującego.
Wersja elektroniczna projektu zawiera:
- Opis architektoniczno-budowlany - wersja edytowalna
- Architektura budynku - Pliki DWG (wersja edytowalna): Rzut działki, Elewacje, Rzuty kondygnacji, Przekroje
- Architektura budynku - Pliki PDF: Elewacje, Rzuty kondygnacji, Rzut dachu, Przekroje, Zestawienie stolarki, Zestawienie warstw, Zestawienie materiałów (przedmiar robót)
- Konstrukcja budynku - Pliki PDF: Rzut fundamentów, Rzut stropu, Rzut więźby dachowej.

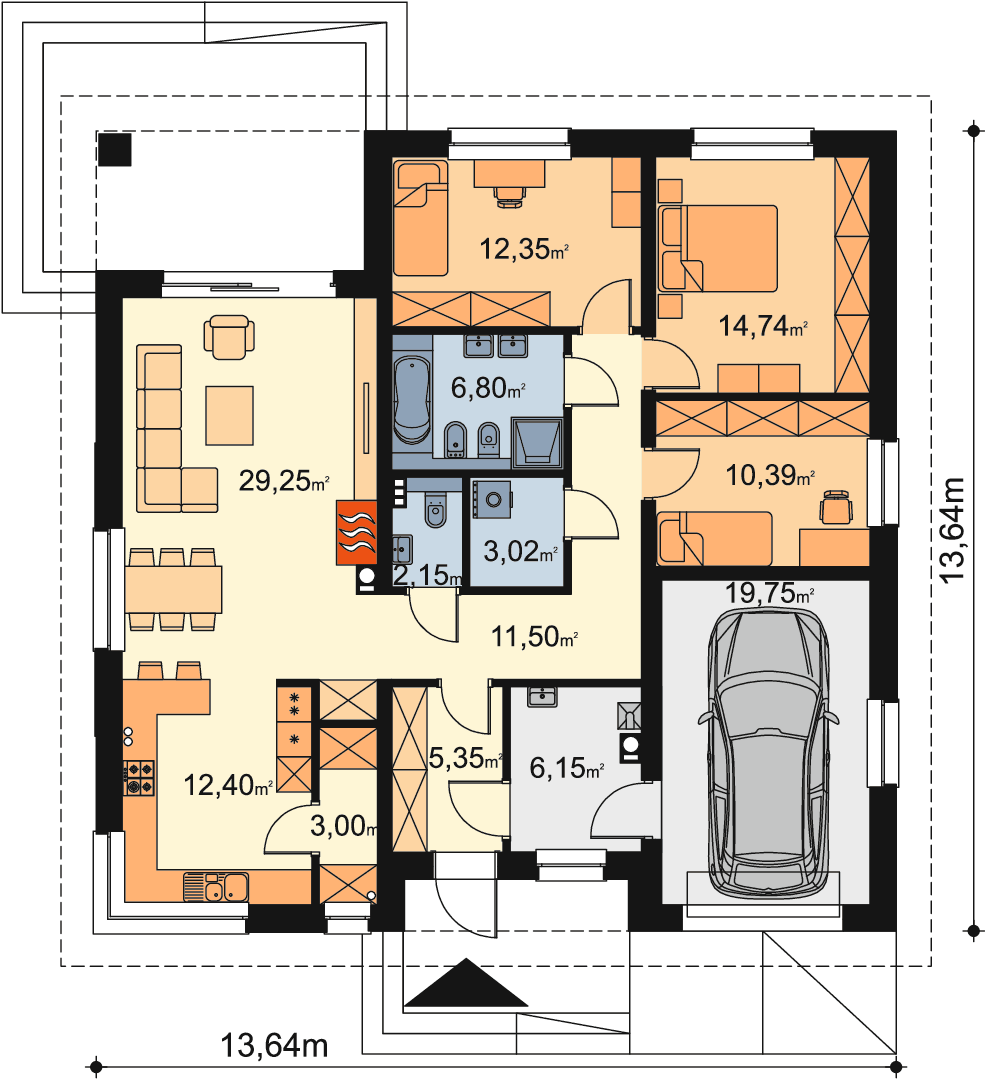

Rzut parteru 110,95m²


1.1	Wiatrołap	5,35m²
1.2	Spiżarnia	3,00m²
1.3	Kuchnia	12,40m²
1.4	Salon z jadalnią	29,25m²
1.5	Komunikacja	11,50m²
1.6	WC	2,15m²
1.7	Pralnia	3,02m²
1.8	Łazienka	6,80m²
1.9	Pokój	12,35m²
1.10	Pokój	14,74m²
1.11	Pokój	10,39m²
1.12	Kotłownia	6,15m²
1.13	Garaż	19,75m²

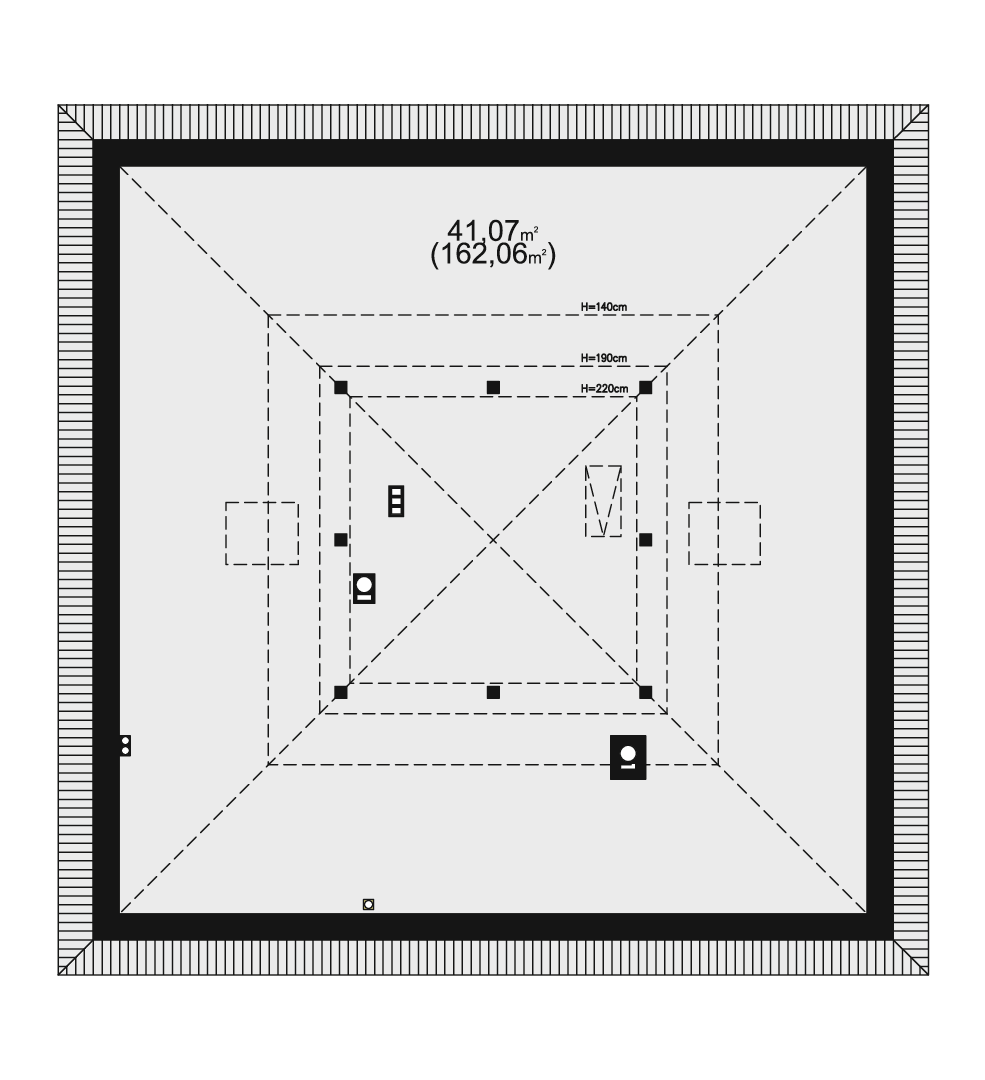

Rzut strychu 41,07m² (162,06 m²) [przykładowa aranżacja]

zestawienie powierzchni użytkowej (powierzchnia podłogi)


2.1	Strych	41,07m²	(162,06m²)

Przekrój

Budynek posadowiony został na fundamentach betonowych.
Ściany zewnętrzne dwuwarstwowe z betonu komórkowego 24cm + 20cm styropianu.
Ściany wewnętrzne z betonu komórkowego jak i z płyty gipsowo-kartonowej [na ruszcie].
Strop żelbetowy-wylewany.
Więźba dachowa drewniana.
Pokrycie dachu - dachówka ceramiczna lub cementowa.
Wentylacja grawitacyjna + wentylacja mechaniczna z rekuperacją (do wyboru na etapie adaptacji).
Ogrzewanie pompa ciepła z instalacją fotowoltaiczną + gaz (do wyboru na etapie adaptacji projektu).

Elewacje

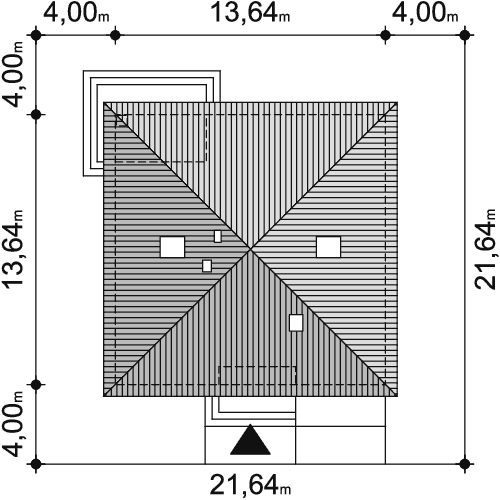

Rzut działki

Każdy projekt gotowy wymaga adaptacji do działki, przez uprawnionego architekta, zgodnie z miejscowym planem zagospodarowania przestrzennego. Architekt adaptujący może także wprowadzić wszelkie zmiany w projekcie gotowym, dostosowując go do indywidualnych potrzeb inwestora.

Znajdź adaptującego

Zapytaj o rysunki szczegółowe
