Tryton 4 wersja podstawowa2 550 zł

autor: architekt Katarzyna Maciejewska

Powierzchnia użytkowa

125,70 +Garaż: 21,23
+Strych: 46,60 (129,86)
+Strych: 4,56 (29,71)

Powierzchnia zabudowy

196,04

Powierzchnia całkowita

384,08

Powierzchnia netto

309,20

Kubatura

1 034,00

Wysokość budynku

7,68m

Kąt dachu

30,00°

Powierzchnia dachu

268,33

Ep

32,00kWh/(m²rok)

Minimalne wymiary działki

24,04x21,04m

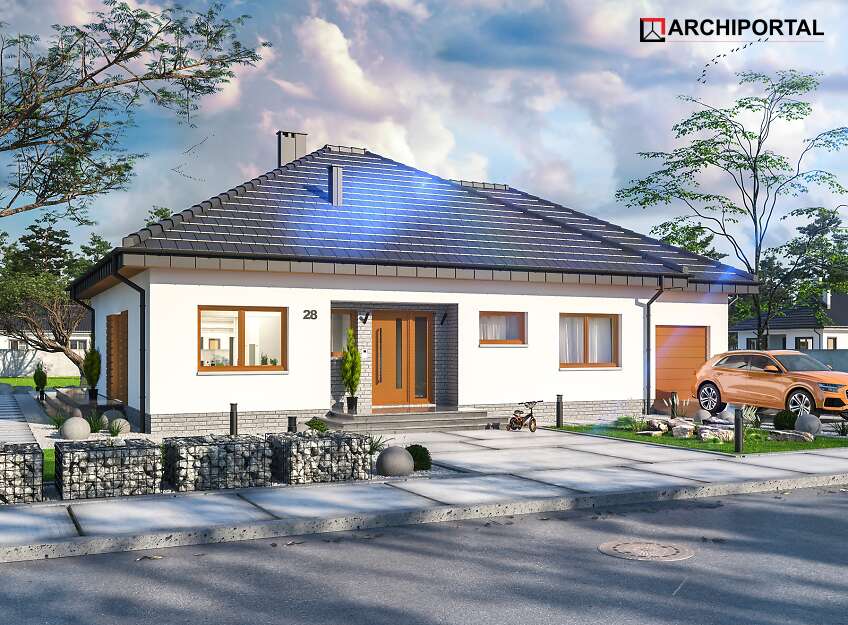

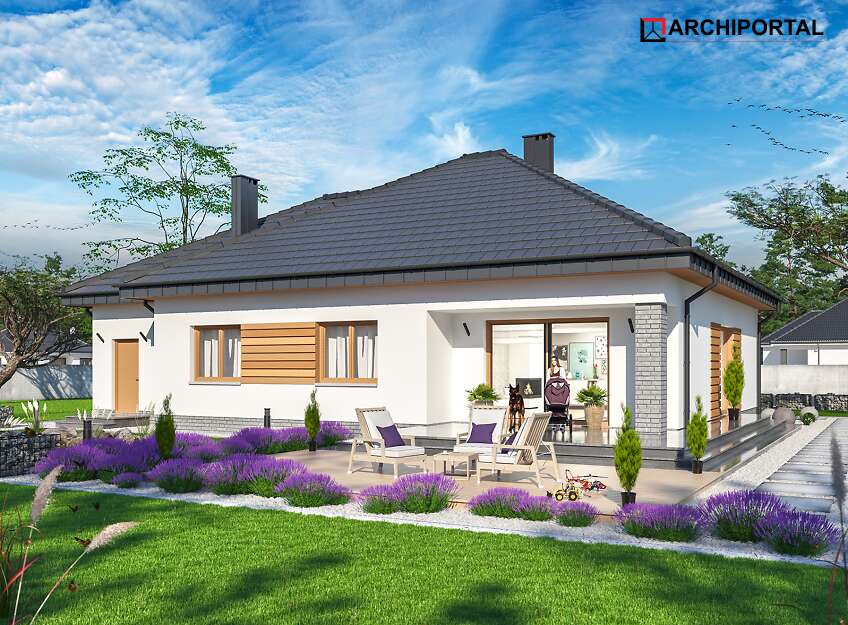

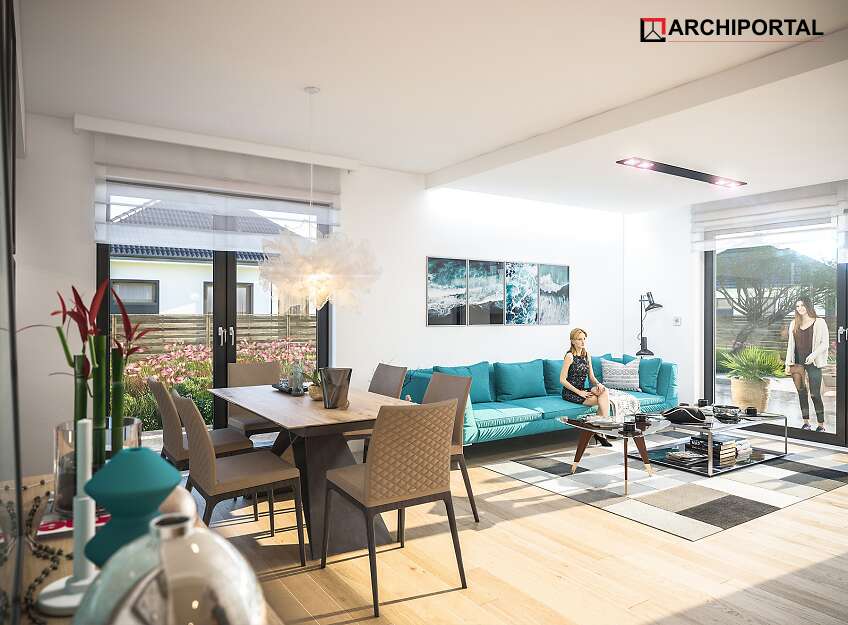

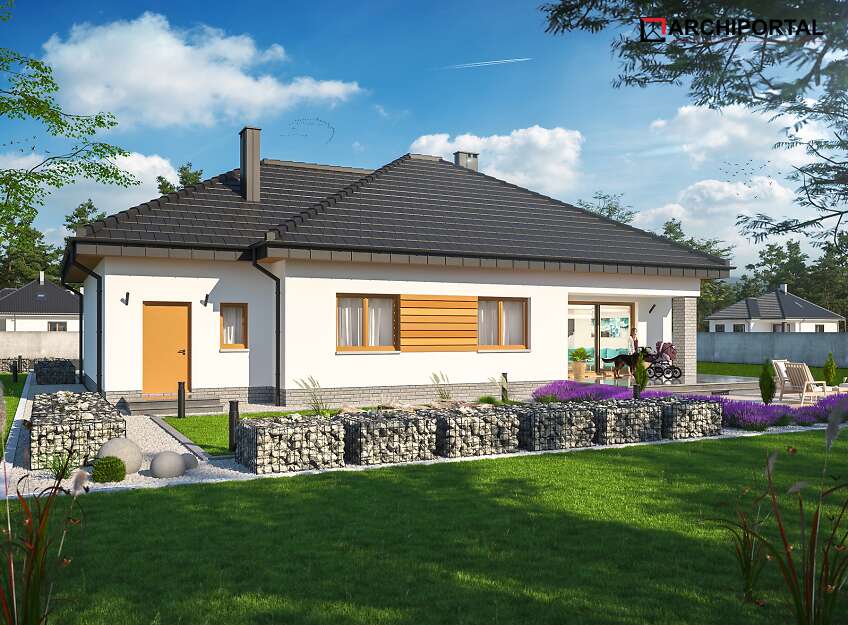

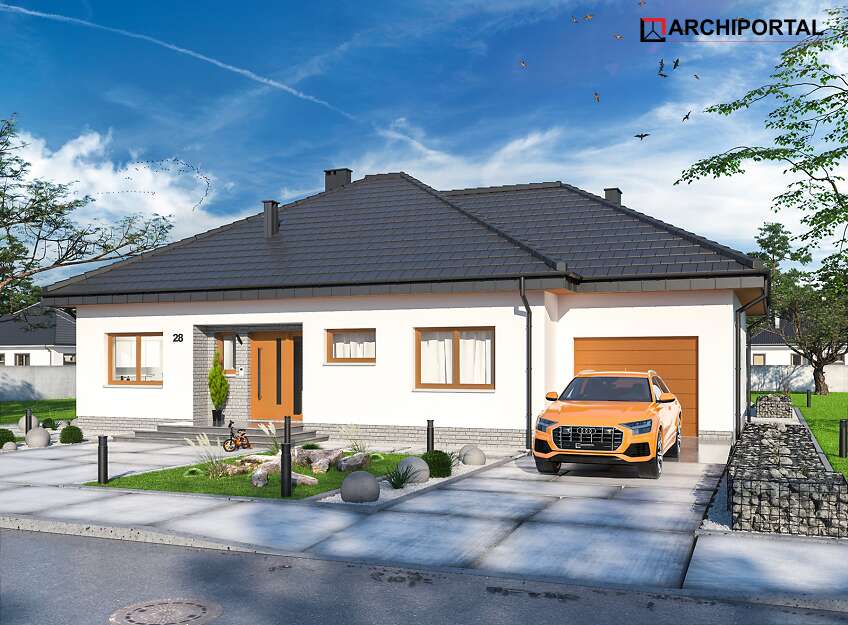

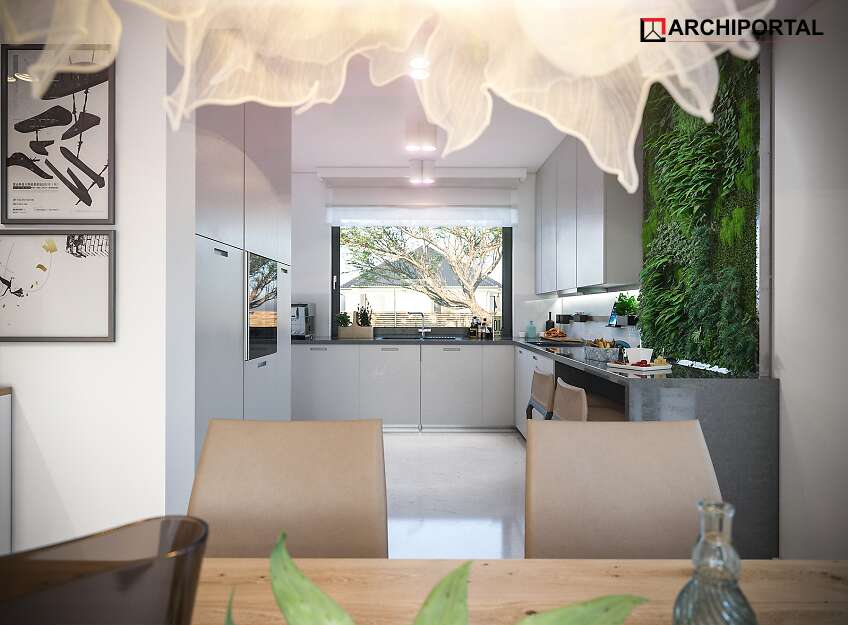

Budynek został zaprojektowany z myślą o 4-5 osobowej rodzinie, zgrabna forma, czterospadowy dach oraz przemyślany układ funkcjonalny wnętrza z pewnością zadowolą przyszłych inwestorów. Do środka dostajemy się przez spory wiatrołap a z niego bezpośrednio do obszernego holu. W ciągu dnia domownicy mogą relaksować się w dużym, dobrze oświetlonym salonie z centralnie umieszczonym kominkiem. Bezpośrednio z pokojem dziennym sąsiaduje otwarta, nowoczesna kuchnia, w pobliżu której zaprojektowano praktyczną spiżarnie. W domu znalazły się ponadto 3 ustawne pokoje, spora łazienka, dodatkowa toaleta i przechodnia pralnia, z której dostaniemy się wprost do garażu. Zaraz za nim umiejscowiono dużą kotłownię z bezpośrednim wyjściem na zewnątrz. W budynku zaprojektowano 2 rodzaje ogrzewania: GAZOWE oraz na PALIWO STAŁE. Dzięki takiemu zabiegowi, projektu nie trzeba przerabiać, inwestor sam decyduje, który rodzaj ogrzewania zastosuje w swoim domu - dokumentacja zawiera schematy i rozwinięcia instalacji c.o. i elektrycznych dla obydwu rozwiązań.

Prawdziwą zaletą są jednak schody znajdujące się w korytarzu. Prowadzą one na strych, który w prosty sposób można przekształcić w pokój hobby, pracownię, studio lub dodatkowe pomieszczenia mieszkalne. Solidny strop żelbetowy daje pełną swobodę aranżacji dodatkowej przestrzeni na poddaszu z doprojektowaniem dodatkowej łazienki włącznie.

W domu zaprojektowano wentylację grawitacyjną oraz, jako alternatywę, wentylację mechaniczną z rekuperacją. Budynek zaprojektowano w oparciu o najnowsze przepisy prawa budowlanego, z dużą dbałością o jego wpływ na środowisko naturalne.

Uwaga! Dokumentacja Projektowa nie zawiera elementów małej architektury takich jak: donice, podesty, altany, grille ogrodowe, murki, pergole, a także innych elementów wizualizacji, takich jak: garaże i wiaty wolnostojące, drogi, podjazdy, ogrodzenia, baseny itp.

Dodatki do projektu

  • Zestawienie materiałów do projektu GRATIS !!!

    Zestawienie materiałów do projektu GRATIS !!!

    Wykaz podstawowych materiałów i prac niezbędnych do budowy domu, czyli tzw. ślepy kosztorys. Stanowi nieoceniony dodatek do projektu, uzupełnia go, ułatwia budowę, jest podstawą wyceny kosztów budowy i robocizny.

  • Kosztorys inwestorski w cenie350 zł

    Kosztorys inwestorski w cenie 350 zł

    Kosztorys inwestorski zawiera dokładnie wyliczone koszty budowy domu od stanu zero do stanu deweloperskiego. Wszystkie nasze kosztorysy zawierają ponadto szacunkowe koszty instalacji oraz dodany podatek VAT.

    W wielu przypadkach koszty budowy naszych domów opierają się o dwa poziomy cen – średnie i minimalne, daje to jeszcze lepszy obraz tego, z jaką rozpiętością wydatków będzie się musiał zmierzyć przyszły Inwestor.

  • Dodatkowy egzemplarz projektu w cenie250 zł

    Dodatkowy egzemplarz projektu w cenie 250 zł

    W sytuacji, gdy z jakiegoś powodu, Inwestor potrzebuje dodatkowego egzemplarza projektu, istnieje możliwość jego dokupienia. Warunkiem zakupu, jest posiadanie oryginalnego projektu naszej pracowni w czterech egzemplarzach. Dodatkowy egzemplarz można zamówić oczywiście także przy zakupie projektu.

  • Rekuperacja GRATIS !!!

    Rekuperacja GRATIS !!!

    Rekuperacja, będąc wentylacją mechaniczną, opiera się na ruchu powietrza wytwarzanym przez maszynę, urządzenie zwane rekuperatorem. Rekuperator umożliwia kontrolowanie ruchu powietrza nawiewanego i usuwanego z pomieszczeń oraz odzyskiwanie ciepła, z nagrzanego już, ale brudnego (wilgotnego i nasyconego dwutlenkiem węgla) powietrza.

    Innymi słowy rekuperacja to system służący do wymieniania zużytego, brudnego powietrza w Twoim domu na czyste, świeże, przy jednoczesnym odzyskiwaniu części zgromadzonego już ciepła.

  • Ogrzewanie na paliwo stałe GRATIS !!!

    Ogrzewanie na paliwo stałe GRATIS !!!

    Projekty oznaczone tą ikonką posiadają zaprojektowane ogrzewanie gazowe oraz, jako alternatywę, ogrzewanie na paliwo stałe. Inwestorzy często wybierają ogrzewanie na paliwo stałe ze względu na niskie koszty lub brak dostępności do sieci gazowej. Dokumentacja projektowa posiada w pełni zaprojektowane rozwiązania instalacyjne obydwu sposobów ogrzewania, daje to komfort swobody wyboru, bez konieczności przerabiania projektu.

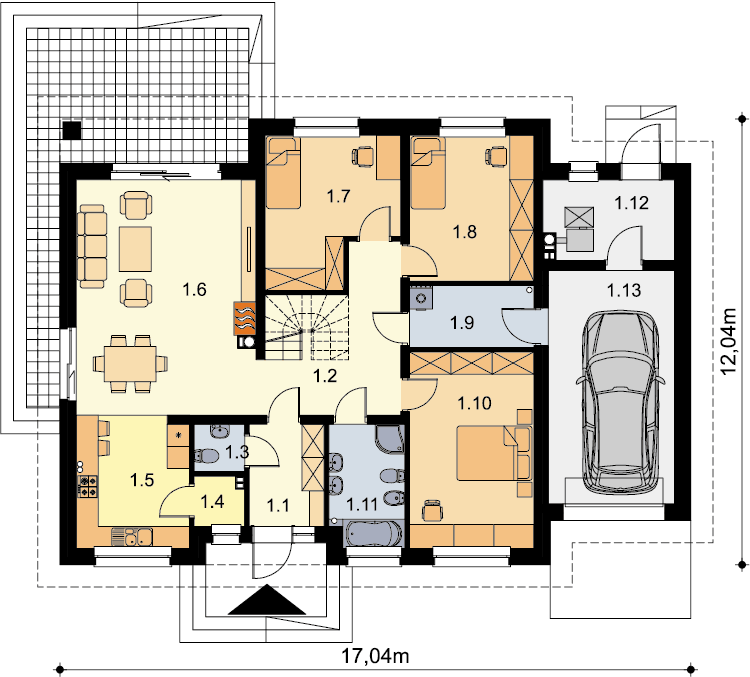

Rzut parteru 125,70


1.1 Wiatrołap 5,46m²
1.2 Komunikacja 13,66m²
1.3 WC 1,67m²
1.4 Spiżarnia 1,69m²
1.5 Kuchnia 10,08m²
1.6 Salon z jadalnią 30,37m²
1.7 Pokój 12,88m²
1.8 Pokój 13,00m²
1.9 Pralnia 5,46m²
1.10 Pokój 17,58m²
1.11 Łazienka 6,53m²
1.12 Kotłownia 7,32m²
1.13 Garaż 21,23m²

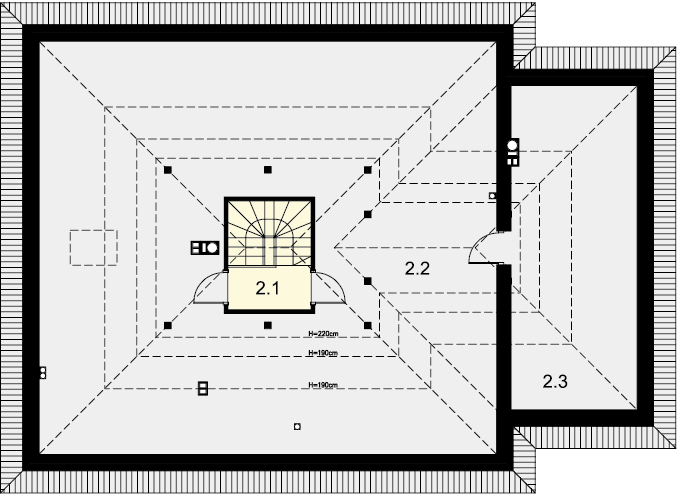

Rzut strychu (do aranżacji) 55,86 (162,27 m²)


zestawienie powierzchni użytkowej (powierzchnia podłogi)


2.1 Komunikacja 2,70m² (2,70m²)
2.2 Strych 46,60m² (129,86m²)
2.3 Strych 4,56m² (29,71m²)

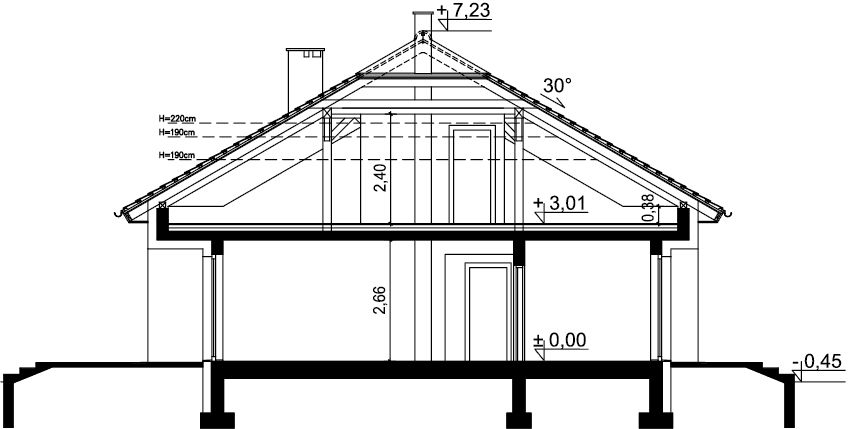

Przekrój

  • Budynek posadowiony został na fundamentach betonowych.
  • Ściany zewnętrzne dwuwarstwowe z betonu komórkowego 24cm + 20cm styropianu.
  • Ściany wewnętrzne z betonu komórkowego jak i z płyty gipsowo-kartonowej [na ruszcie].
  • Strop żelbetowy-wylewany.
  • Więźba dachowa drewniana.
  • Pokrycie dachu - dachówka ceramiczna lub cementowa.
  • Ogrzewanie gazowe lub na paliwo stałe.
  • Wentylacja grawitacyjna + jako alternatywa: wentylacja mechaniczna z rekuperacją.

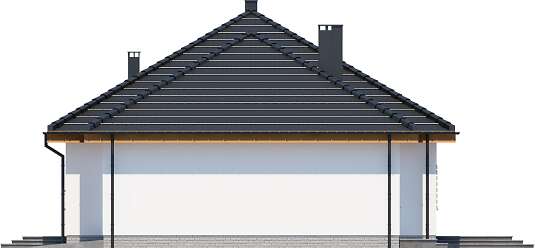

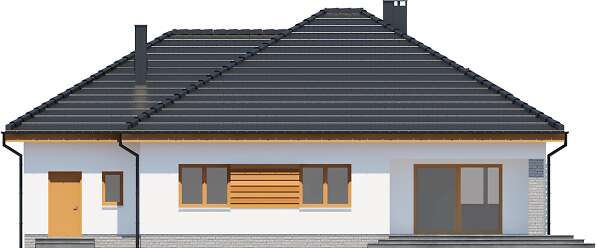

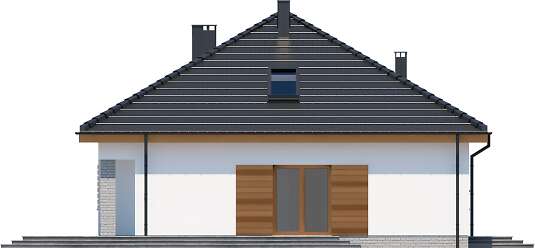

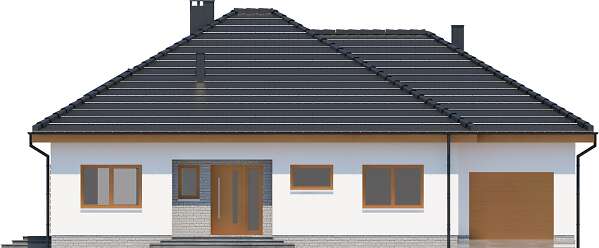

Elewacje

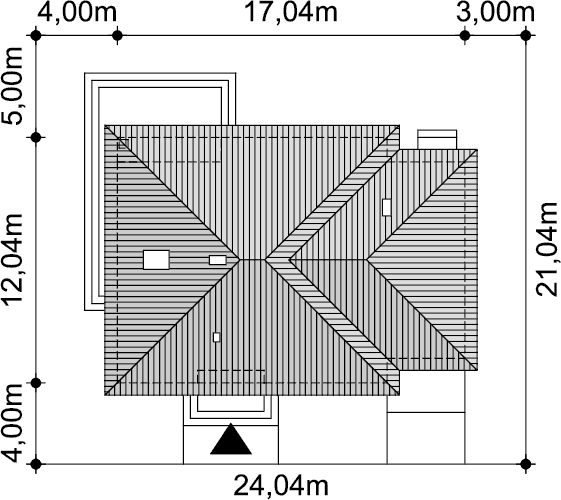

Rzut działki





Każdy projekt gotowy wymaga adaptacji do działki, przez uprawnionego architekta, zgodnie z miejscowym planem zagospodarowania przestrzennego. Architekt adaptujący może także wprowadzić wszelkie zmiany w projekcie gotowym, dostosowując go do indywidualnych potrzeb inwestora.







Znajdź adaptującego







Zapytaj o rysunki szczegółowe

Szacunkowe koszty realizacji

Opis robót Ceny minimalne Ceny średnie
Stan zero 56 524,00 PLN 75 072,00 PLN
Stan surowy otwarty 154 629,00 PLN 195 016,00 PLN
Stan surowy zamknięty 48 740,00 PLN 58 192,00 PLN
Razem 259 893,00 PLN 328 280,00 PLN
Szacunkowe koszty instalacji 56 648,00 PLN 73 046,00 PLN
