Tracja 6 odbicie lustrzane3 899 zł

Zobacz wersja podstawowa

Kup u autora

Projekt spełniający WT 2021 Projekt spełnia zaostrzone wymagania dotyczące energooszczędności, izolacyjności przegród budowlanych oraz wysokości współczynnika EP poniżej 70 kWh/m²rok, które obowiązują od 1 stycznia 2021 roku.

Projekt dostępny od ręki

autor: architekt Katarzyna Maciejewska

Eurokody

Powierzchnia użytkowa

122,88m² +Strych: 53,45m² (131,93m²)

Powierzchnia zabudowy

156,47m²

Powierzchnia całkowita

156,47m²

Powierzchnia netto

122,88m²

Kubatura

812,78m³

Wysokość budynku

7,18m

Kąt dachu

35,00°

Powierzchnia dachu

233,10m²

Ep

35,80 kWh/(m²rok) biomasa

66,50 kWh/(m²rok) gaz ziemny

Minimalne wymiary działki

22,94x18,84m

Projekt Tracja 6 należy do popularnej rodziny domów z serii Tracja. Budynek można usytuować na niewielkiej działce, a prosta konstrukcja i nieskomplikowany dach będą miały niewątpliwy wpływ na obniżenie kosztów budowy i późniejszej eksploatacji. Do środka dostajemy się przez ciekawy podcień wejściowy. Następnie z wiatrołapu i holu przechodzimy wprost do korytarza prowadzącego do salonu połączonego z otwartą kuchnią. W razie potrzeby kuchnię można oddzielić od pokoju dziennego ścianką działową. Nie zapomniano tutaj także o praktycznej spiżarni i centralnie usytuowanym kominku. Pozostała część domu to typowa strefa nocna z aż czterema ustawnymi pokojami, łazienką, osobną toaletą, pralnią i dużą kotłownią z bezpośrednim wyjściem na zewnątrz. W budynku zaprojektowano 2 rodzaje ogrzewania: GAZOWE oraz na PALIWO STAŁE. Dzięki takiemu zabiegowi, projektu nie trzeba przerabiać, inwestor sam decyduje, który rodzaj ogrzewania zastosuje w swoim domu - dokumentacja zawiera schematy i rozwinięcia instalacji c.o. i elektrycznych dla obydwu rozwiązań.

W korytarzu znalazły się schody opuszczane prowadzące na sporych rozmiarów strych. W budynku zaprojektowano wytrzymały, ale stosunkowo tani w budowie strop Teriva. Elewację domu można wykończyć zarówno w klasycznym, jak również nowoczesnym stylu, stosując np. modne okładziny drewniane lub drewnopodobne.

W budynku zaprojektowano wentylację grawitacyjną oraz, jako alternatywę, wentylację mechaniczną z rekuperacją. Dom powstał w oparciu o najnowsze przepisy prawa budowlanego, z dużą dbałością o jego wpływ na środowisko naturalne.

Uwaga! Dokumentacja Projektowa nie zawiera elementów małej architektury takich jak: donice, podesty, altany, grille ogrodowe, murki, pergole, a także innych elementów wizualizacji, takich jak: garaże i wiaty wolnostojące, drogi, podjazdy, ogrodzenia, baseny itp.

Dodatki do projektu

Zestawienie materiałów do projektu GRATIS !!!

Wykaz podstawowych materiałów i prac niezbędnych do budowy domu, czyli tzw. ślepy kosztorys. Stanowi nieoceniony dodatek do projektu, uzupełnia go, ułatwia budowę, jest podstawą wyceny kosztów budowy i robocizny.
Kosztorys inwestorski w cenie 500 zł

Kosztorys inwestorski zawiera dokładnie wyliczone koszty budowy domu od stanu zero do stanu deweloperskiego. Wszystkie nasze kosztorysy zawierają ponadto szacunkowe koszty instalacji oraz dodany podatek VAT.
W wielu przypadkach koszty budowy naszych domów opierają się o dwa poziomy cen – średnie i minimalne, daje to jeszcze lepszy obraz tego, z jaką rozpiętością wydatków będzie się musiał zmierzyć przyszły Inwestor.
Dodatkowy egzemplarz projektu w cenie 450 zł

Przyda się w trakcie zbierania ofert i wycen, a także podczas prac budowlanych. Warunkiem zakupu jest posiadanie oryginalnego projektu naszej pracowni. Dodatkowy egzemplarz można także oczywiście zamówić przy zakupie projektu. Dodatkowy egzemplarz składa się z projektu architektoniczno-budowlanego i projektu technicznego.
Rekuperacja GRATIS !!!

Rekuperacja, będąc wentylacją mechaniczną, opiera się na ruchu powietrza wytwarzanym przez maszynę, urządzenie zwane rekuperatorem. Rekuperator umożliwia kontrolowanie ruchu powietrza nawiewanego i usuwanego z pomieszczeń oraz odzyskiwanie ciepła, z nagrzanego już, ale brudnego (wilgotnego i nasyconego dwutlenkiem węgla) powietrza.
Innymi słowy rekuperacja to system służący do wymieniania zużytego, brudnego powietrza w Twoim domu na czyste, świeże, przy jednoczesnym odzyskiwaniu części zgromadzonego już ciepła.
Ogrzewanie na paliwo stałe GRATIS !!!

Projekty oznaczone tą ikonką posiadają zaprojektowane ogrzewanie gazowe oraz, jako alternatywę, ogrzewanie na paliwo stałe. Inwestorzy często wybierają ogrzewanie na paliwo stałe ze względu na niskie koszty lub brak dostępności do sieci gazowej. Dokumentacja projektowa posiada w pełni zaprojektowane rozwiązania instalacyjne obydwu sposobów ogrzewania, daje to komfort swobody wyboru, bez konieczności przerabiania projektu.
Pakiet energooszczędny w cenie 650 zł 900 zł* przy zakupie razem z projektem

Dla projektów oznaczonych tym znakiem dostępny jest pakiet zawierający zestaw instalacji, których zastosowanie, w optymalnych warunkach, całkowicie zaspokoi zapotrzebowanie gospodarstwa domowego na energię elektryczną oraz ogrzewanie, minimalizując tym samym konieczność pozyskania energii z zewnątrz. Energia uzyskana z pompy ciepła oraz fotowoltaiki to energia zielona, neutralna dla środowiska.
W skład pakietu energooszczędnego wchodzą:
- Pompa ciepła
- Projekt ogrzewania podłogowego
- Projekt instalacji fotowoltaicznej
- Charakterystyka energetyczna

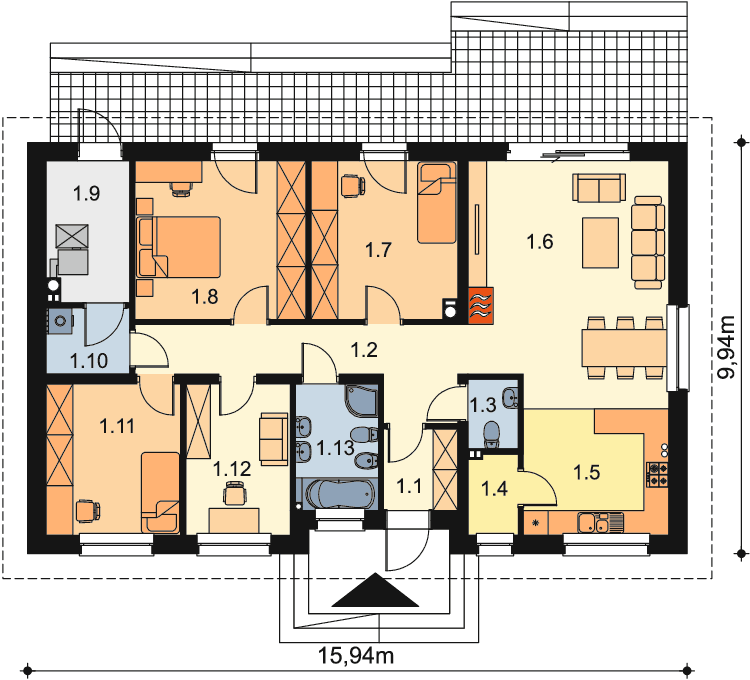

Rzut parteru 122,88m²


1.1	Wiatrołap	3,45m²
1.2	Komunikacja	11,22m²
1.3	WC	1,97m²
1.4	Spiżarnia	2,26m²
1.5	Kuchnia	10,57m²
1.6	Salon z jadalnią	28,00m²
1.7	Pokój	13,23m²
1.8	Pokój	15,65m²
1.9	Kotłownia	6,60m²
1.10	Pralnia	3,14m²
1.11	Pokój	11,72m²
1.12	Pokój	9,07m²
1.13	Łazienka	6,00m²

Rzut strychu (do aranżacji) 53,45m² (131,93 m²)

zestawienie powierzchni użytkowej (powierzchnia podłogi)


2.1	Strych	53,45m²	(131,93m²)

Przekrój

Budynek posadowiony został na fundamentach betonowych.
Ściany zewnętrzne dwuwarstwowe z betonu komórkowego 24cm + 20cm styropianu.
Ściany wewnętrzne z betonu komórkowego jak i z płyty gipsowo-kartonowej [na ruszcie].
Strop gęstożebrowy – TERIVA.
Więźba dachowa drewniana.
Pokrycie dachu - dachówka ceramiczna lub cementowa.
Ogrzewanie gazowe lub na paliwo stałe.
Wentylacja grawitacyjna + jako alternatywa: wentylacja mechaniczna z rekuperacją.

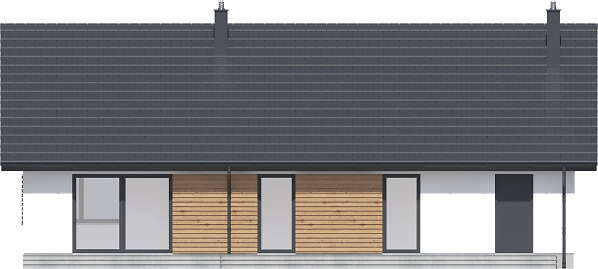

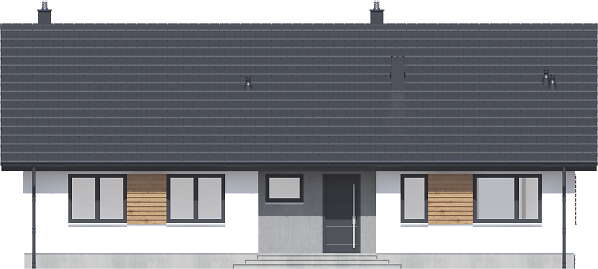

Elewacje

Rzut działki

Każdy projekt gotowy wymaga adaptacji do działki, przez uprawnionego architekta, zgodnie z miejscowym planem zagospodarowania przestrzennego. Architekt adaptujący może także wprowadzić wszelkie zmiany w projekcie gotowym, dostosowując go do indywidualnych potrzeb inwestora.

Znajdź adaptującego

Zapytaj o rysunki szczegółowe

Szacunkowe koszty realizacji

Opis robót	Ceny minimalne	Ceny średnie
Stan zero	64 405,00 PLN	91 635,00 PLN
Stan surowy otwarty	148 999,00 PLN	198 083,00 PLN
Stan surowy zamknięty	48 521,00 PLN	61 657,00 PLN
Razem	261 925,00 PLN	351 375,00 PLN
Szacunkowe koszty instalacji	55 538,00 PLN	75 952,00 PLN

UWAGA! Budując dom systemem gospodarczym można znacznie obniżyć koszty realizacji.
System gospodarczy – inwestor sam lub z pomocą rodziny, w miarę możliwości, wykonuje niektóre prace budowlane, nadzoruje budowę, wyszukuje promocje na materiały i dowozi je wraz ze sprzętem na plac budowy. Szacunkowo można tą metodą zaoszczędzić 25-35% kosztów inwestycji.
