Tracja 2 Modern OZE odbicie lustrzane3 999 zł3 899 zł

Najniższa cena z ostatnich 30 dni: 3 899 zł

Zobacz wersja podstawowa

Kup u autora

Projekt spełniający WT 2021 Projekt spełnia zaostrzone wymagania dotyczące energooszczędności, izolacyjności przegród budowlanych oraz wysokości współczynnika EP poniżej 70 kWh/m²rok, które obowiązują od 1 stycznia 2021 roku.

Projekt dostępny od ręki

autor: architekt Katarzyna Maciejewska

-100 zł

Eurokody

Powierzchnia użytkowa

99,38m²

Powierzchnia zabudowy

129,26m²

Powierzchnia całkowita

129,26m²

Powierzchnia netto

99,38m²

Kubatura

633,87m³

Wysokość budynku

6,40m

Kąt dachu

30,00°

Powierzchnia dachu

183,04m²

Ep

25,60 kWh/(m²rok) biomasa

0,00* kWh/(m²rok) pompa ciepła

*projekt zeroenergetyczny

Minimalne wymiary działki

20,84x18,49m

Nowoczesna odsłona popularnego projektu. Dom charakteryzuje się z jednej strony prostotą rozwiązań, z drugiej – niezwykłą funkcjonalnością i praktycznością. Pod dostatkiem miejsca znajdzie tu 3-4 osobowa rodzina. Do dyspozycji mieszkańców poza przestronnym salonem połączonym z otwartą kuchnią są: 3 ustawne pokoje, spiżarnia, toaleta, łazienka, z miejscem na wannę i prysznic, pralnia oraz spora kotłownia z bezpośrednim wyjściem na zewnątrz. W kotłowni zaprojektowano dwa rodzaje ogrzewania przy pomocy pompy ciepła i na biomasę. Pakiet z pompą ciepła zawiera projekt ogrzewania podłogowego rozprowadzonego w całym domu oraz projekt instalacji fotowoltaicznej. Inwestor sam może zdecydować na etapie adaptacji, które ogrzewanie zastosować w swoim domu bez konieczności przerabiana projektu.

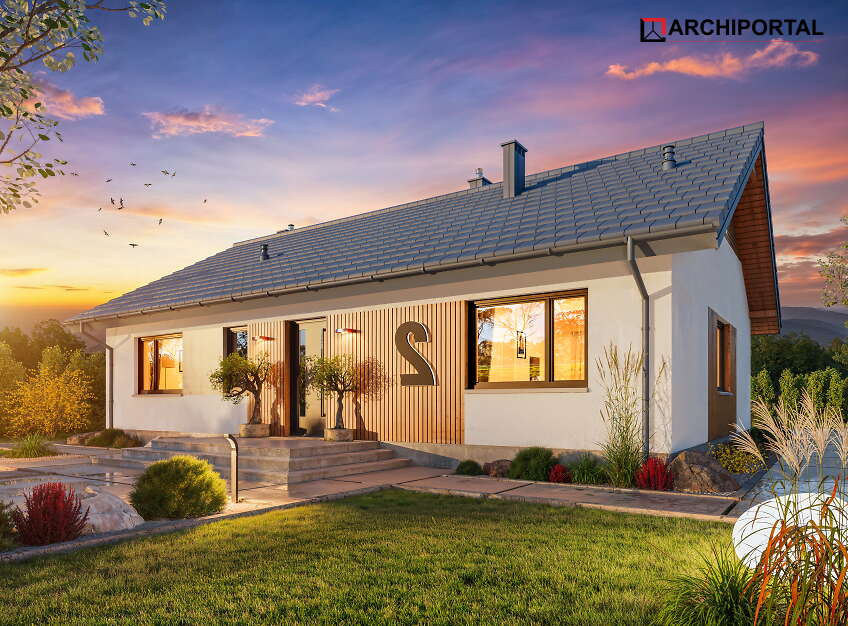

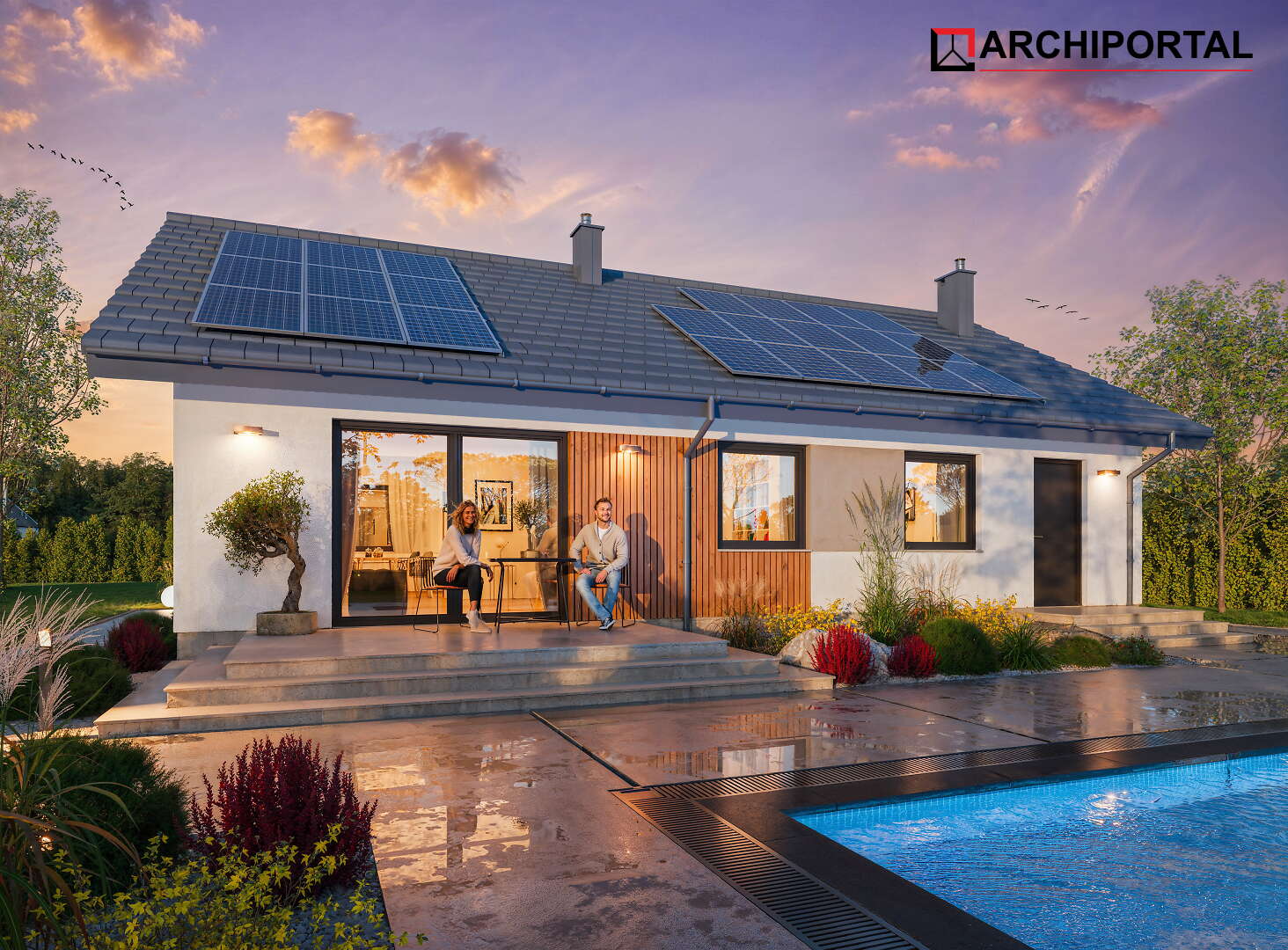

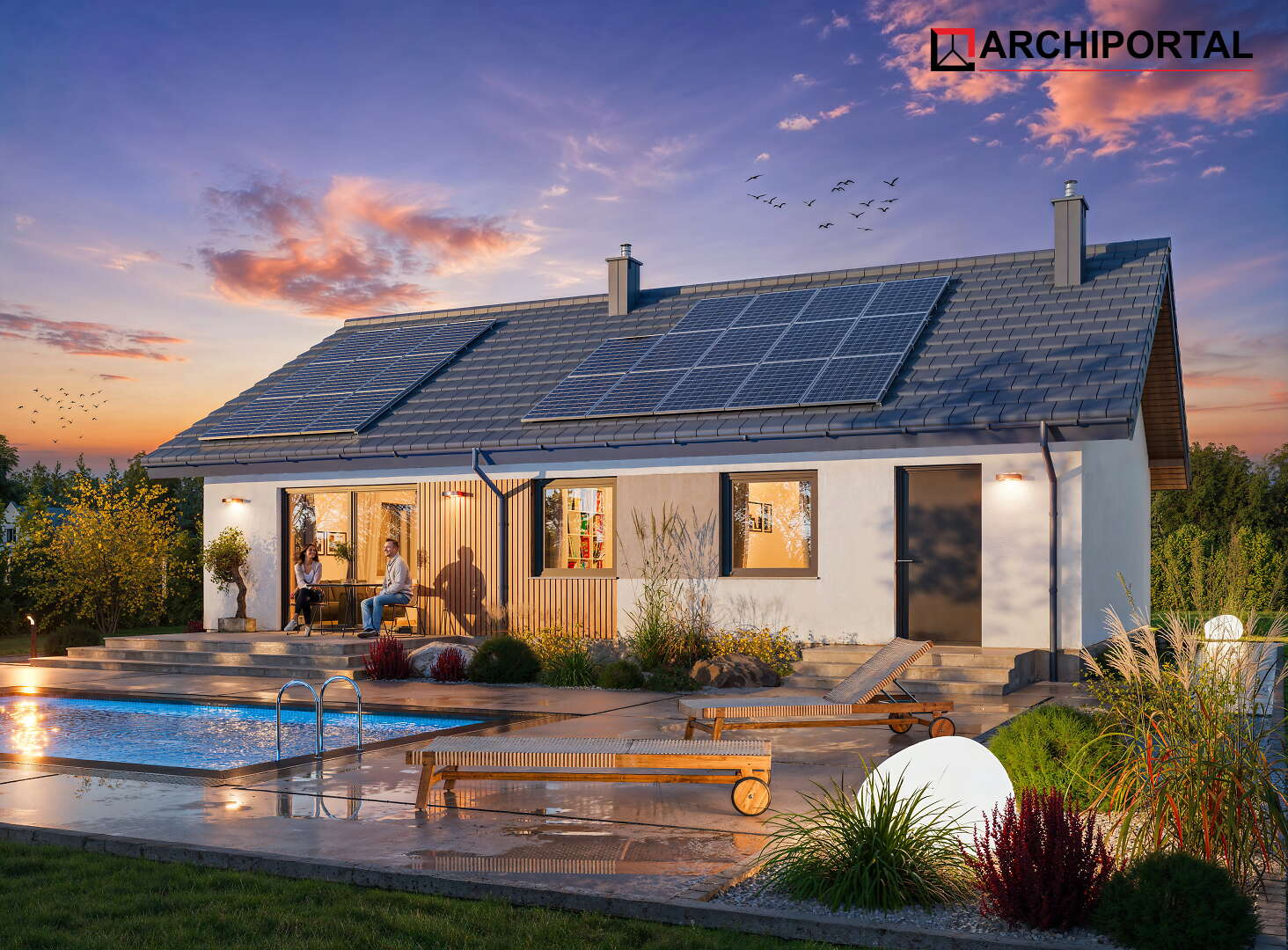

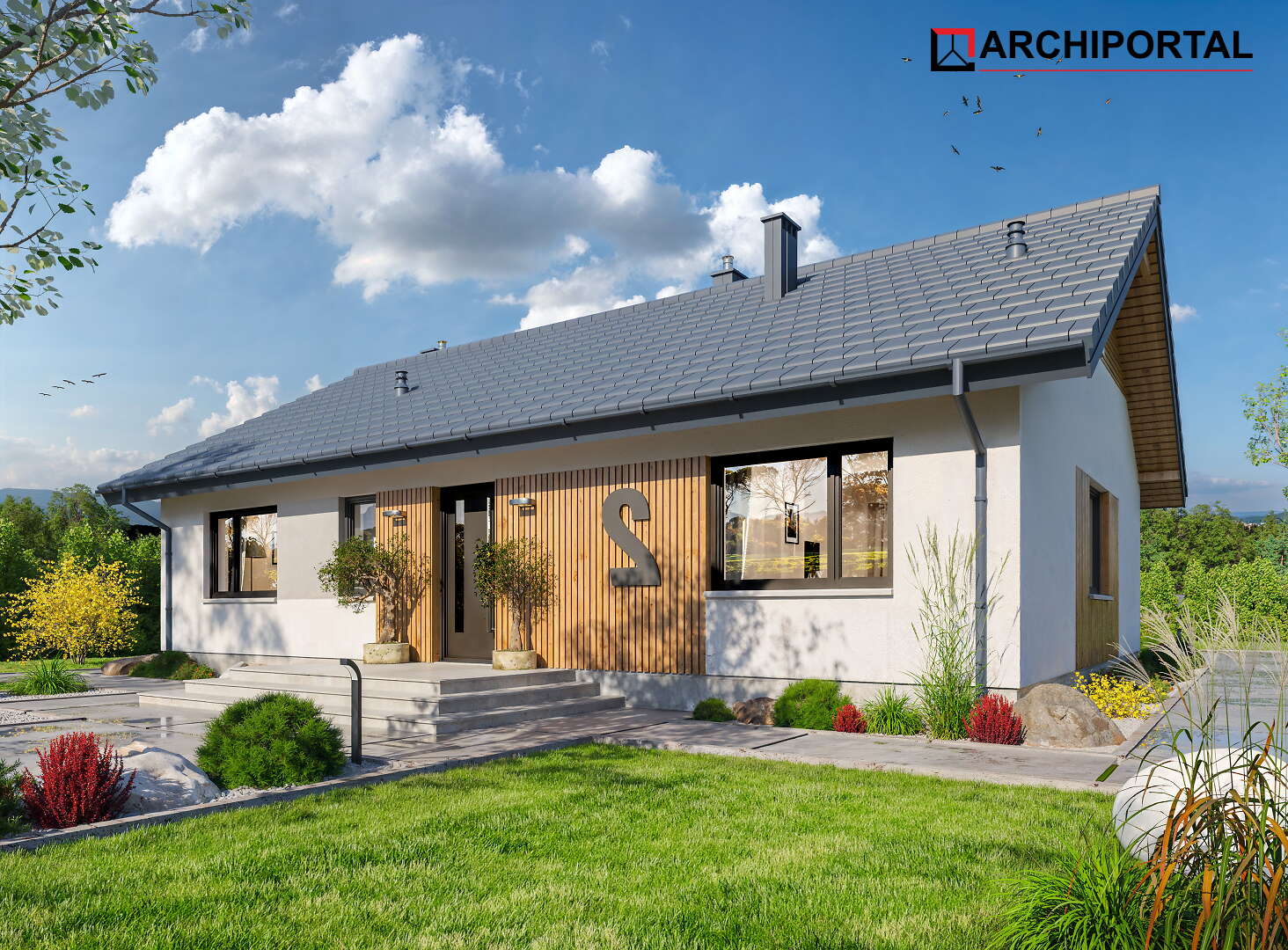

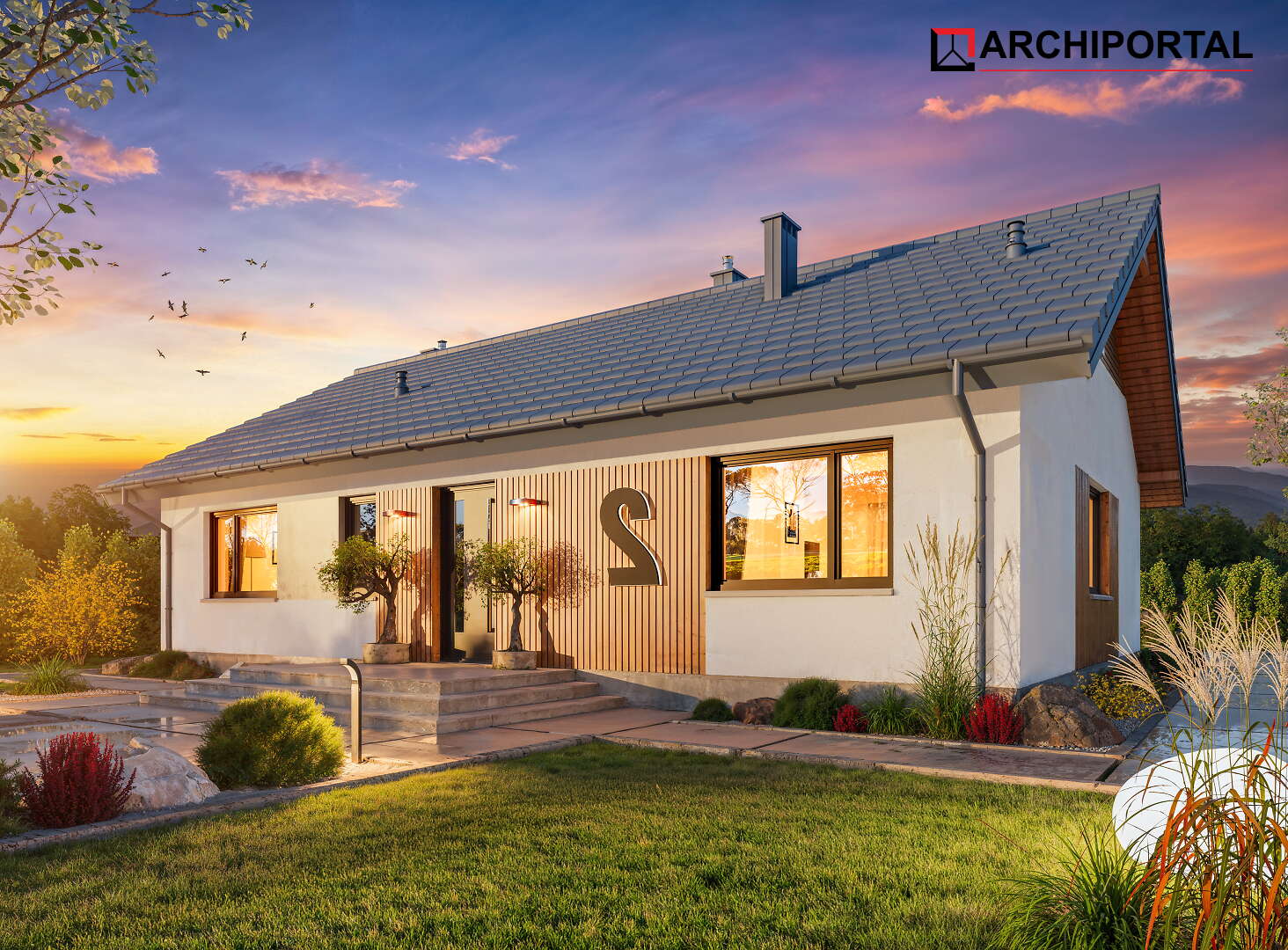

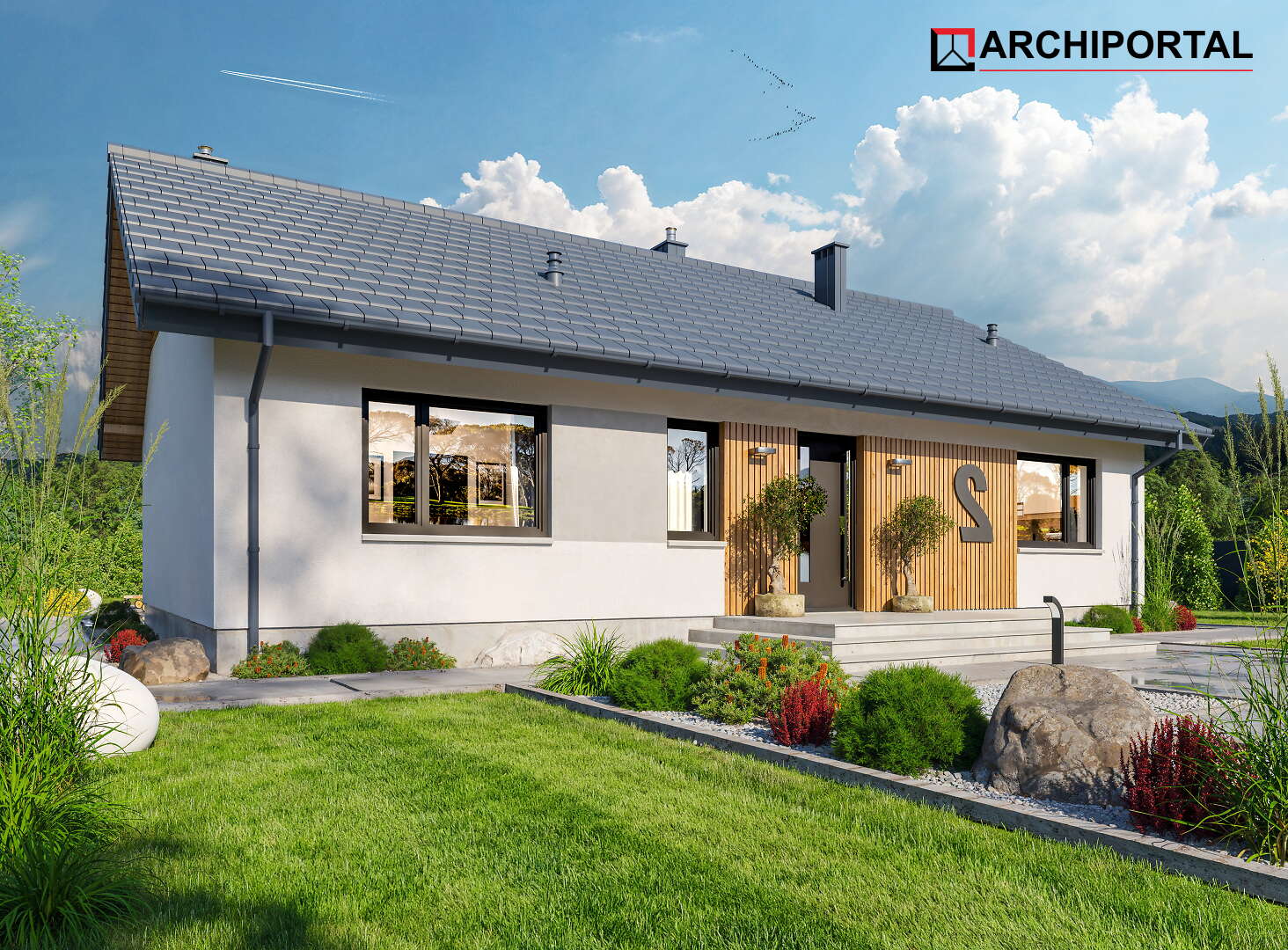

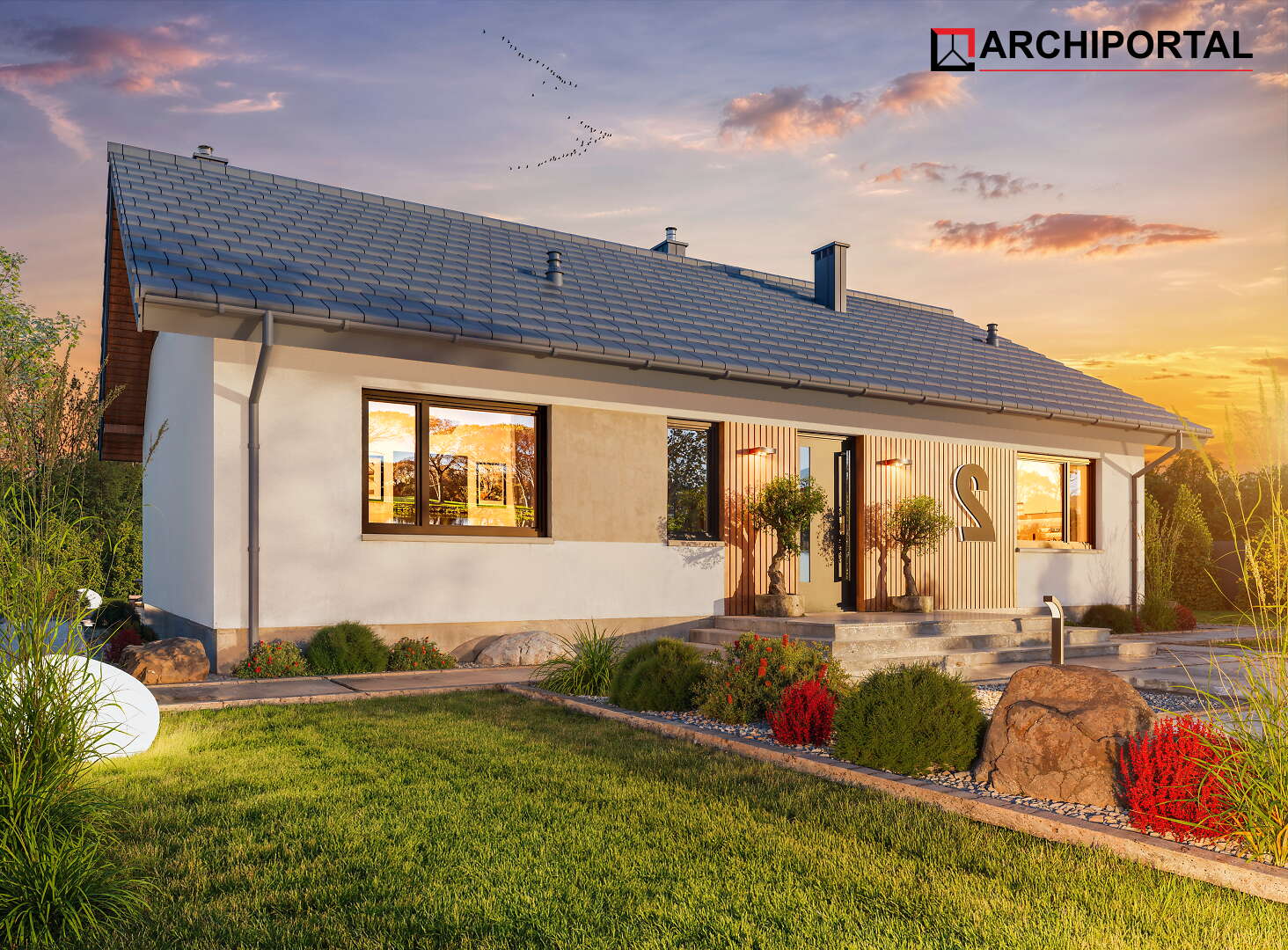

Dom ma prostą bryłę i nieskomplikowany dach, co będzie miało niewątpliwy wpływ na obniżenie kosztów budowy i późniejszej eksploatacji. Elewację budynku zaprojektowano w nowoczesnym stylu stosując modne okładziny drewniane oraz duże okna. Jasna elewacja kontrastuje natomiast z ciemnym dachem, dzięki czemu budynek zachowa swój uniwersalny styl na długie lata.

W budynku zaprojektowano wentylację grawitacyjną, oraz wentylację mechaniczną z rekuperacją, do wyboru na etapie adaptacji. Projekt domu TRACJA 2 MODERN OZE to harmonia nowoczesnego designu, funkcjonalności oraz rozsądnych nakładów, które trzeba ponieść, żeby spełnić marzenie o własnym domu. Zastosowanie odnawialnych źródeł energii do ogrzewania budynku jest natomiast świadomą dbałością o środowisko naturalne.

Uwaga! Dokumentacja Projektowa nie zawiera elementów małej architektury takich jak: donice, podesty, altany, grille ogrodowe, murki, pergole, a także innych elementów wizualizacji, takich jak: garaże i wiaty wolnostojące, drogi, podjazdy, ogrodzenia, baseny itp.

Dodatki do projektu

Zestawienie materiałów do projektu GRATIS* !!!

Wykaz podstawowych materiałów i prac niezbędnych do budowy domu, czyli tzw. ślepy kosztorys. Stanowi nieoceniony dodatek do projektu, uzupełnia go, ułatwia budowę, jest podstawą wyceny kosztów budowy i robocizny.
* Dla projektów z gotowym kosztorysem
Kosztorys inwestorski w cenie 500 zł

Kosztorys inwestorski zawiera dokładnie wyliczone koszty budowy domu od stanu zero do stanu deweloperskiego. Wszystkie nasze kosztorysy zawierają ponadto szacunkowe koszty instalacji oraz dodany podatek VAT.
W wielu przypadkach koszty budowy naszych domów opierają się o dwa poziomy cen – średnie i minimalne, daje to jeszcze lepszy obraz tego, z jaką rozpiętością wydatków będzie się musiał zmierzyć przyszły Inwestor.
Dodatkowy egzemplarz projektu w cenie 450 zł

Przyda się w trakcie zbierania ofert i wycen, a także podczas prac budowlanych. Warunkiem zakupu jest posiadanie oryginalnego projektu naszej pracowni. Dodatkowy egzemplarz można także oczywiście zamówić przy zakupie projektu. Dodatkowy egzemplarz składa się z projektu architektoniczno-budowlanego i projektu technicznego.
Rekuperacja GRATIS !!!

Rekuperacja, będąc wentylacją mechaniczną, opiera się na ruchu powietrza wytwarzanym przez maszynę, urządzenie zwane rekuperatorem. Rekuperator umożliwia kontrolowanie ruchu powietrza nawiewanego i usuwanego z pomieszczeń oraz odzyskiwanie ciepła, z nagrzanego już, ale brudnego (wilgotnego i nasyconego dwutlenkiem węgla) powietrza.
Innymi słowy rekuperacja to system służący do wymieniania zużytego, brudnego powietrza w Twoim domu na czyste, świeże, przy jednoczesnym odzyskiwaniu części zgromadzonego już ciepła.
Ogrzewanie na paliwo stałe GRATIS !!!

Projekty oznaczone tą ikonką mają w standardzie zaprojektowane ogrzewanie na paliwo stałe (biomasę) oraz, jako alternatywę, ogrzewanie przy pomocy gazu ziemnego lub pompy ciepła. Inwestorzy często wybierają ogrzewanie na paliwo stałe ze względu na niskie koszty lub brak dostępu do sieci gazowej. Dokumentacja zawiera zawsze dwa w pełni zaprojektowane rodzaje ogrzewania. Daje to komfort swobody wyboru, bez konieczności przerabiana projektu.
Pakiet energetyczny GRATIS !!!

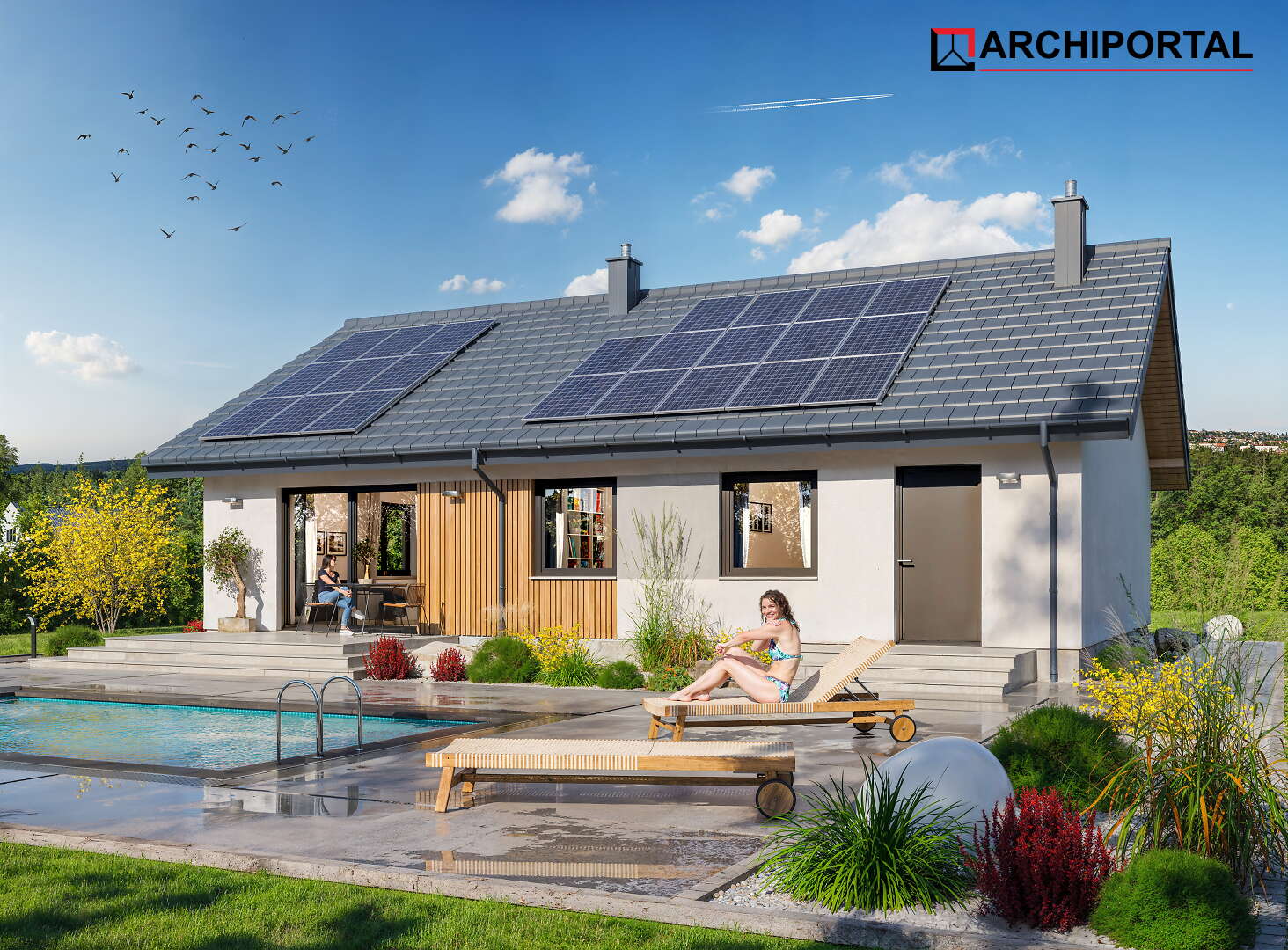

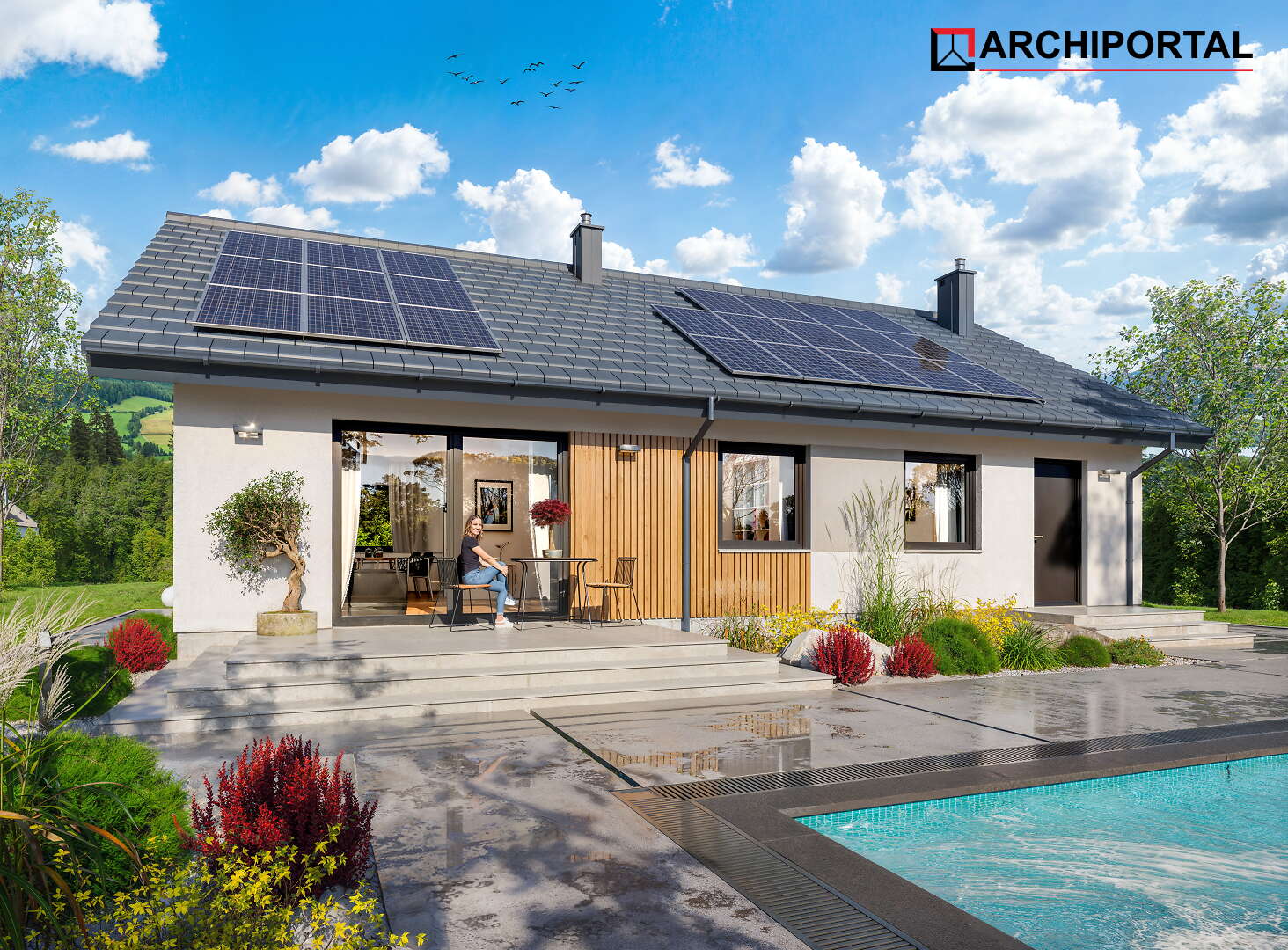

Projekty oznaczone tą ikonką posiadają zaprojektowane ogrzewanie przy pomocy pompy ciepła i ogrzewania podłogowego oraz gratisowy projekt instalacji fotowoltaicznej. Dodatkowo dokumentacja zawiera projekt ogrzewania na biomasę (pellet).
Elektroniczna wersja projektu w cenie 700 zł

Wersja elektroniczna projektu jest przydatna na etapie adaptacji projektu bądź w momencie gdy projekt jest złożony w urzędzie, a istnieje potrzeba ustalenia współpracy z wykonawcami. Wersja elektroniczna projektu wysyłana jest drogą elektroniczną, po wcześniejszym zakupie pełnej wersji papierowej projektu. Rekomendujemy zakup wersji elektronicznej projektu, po wcześniejszych konsultacjach z architektem adaptującym, ponieważ nie ma możliwości zwrotu wersji elektronicznej projektu. Każda wersja elektroniczna projektu, podobnie jak wersja papierowa, zabezpieczona jest specjalnym Indywidualnym Numerem Ewidencyjnym dla danego kupującego.
Wersja elektroniczna projektu zawiera:
- Opis architektoniczno-budowlany - wersja edytowalna
- Architektura budynku - Pliki DWG (wersja edytowalna): Rzut działki, Elewacje, Rzuty kondygnacji, Przekroje
- Architektura budynku - Pliki PDF: Elewacje, Rzuty kondygnacji, Rzut dachu, Przekroje, Zestawienie stolarki, Zestawienie warstw, Zestawienie materiałów (przedmiar robót)
- Konstrukcja budynku - Pliki PDF: Rzut fundamentów, Rzut stropu, Rzut więźby dachowej.

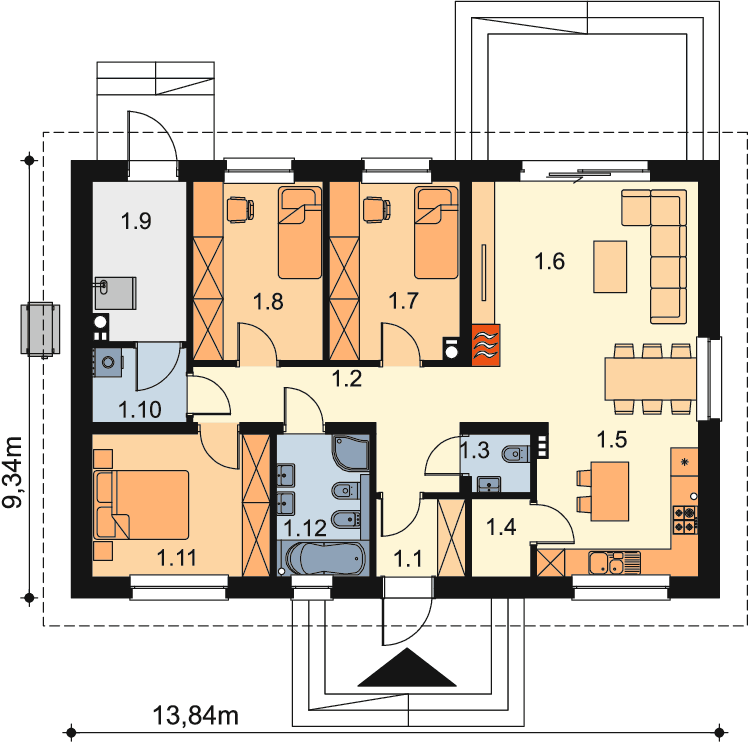

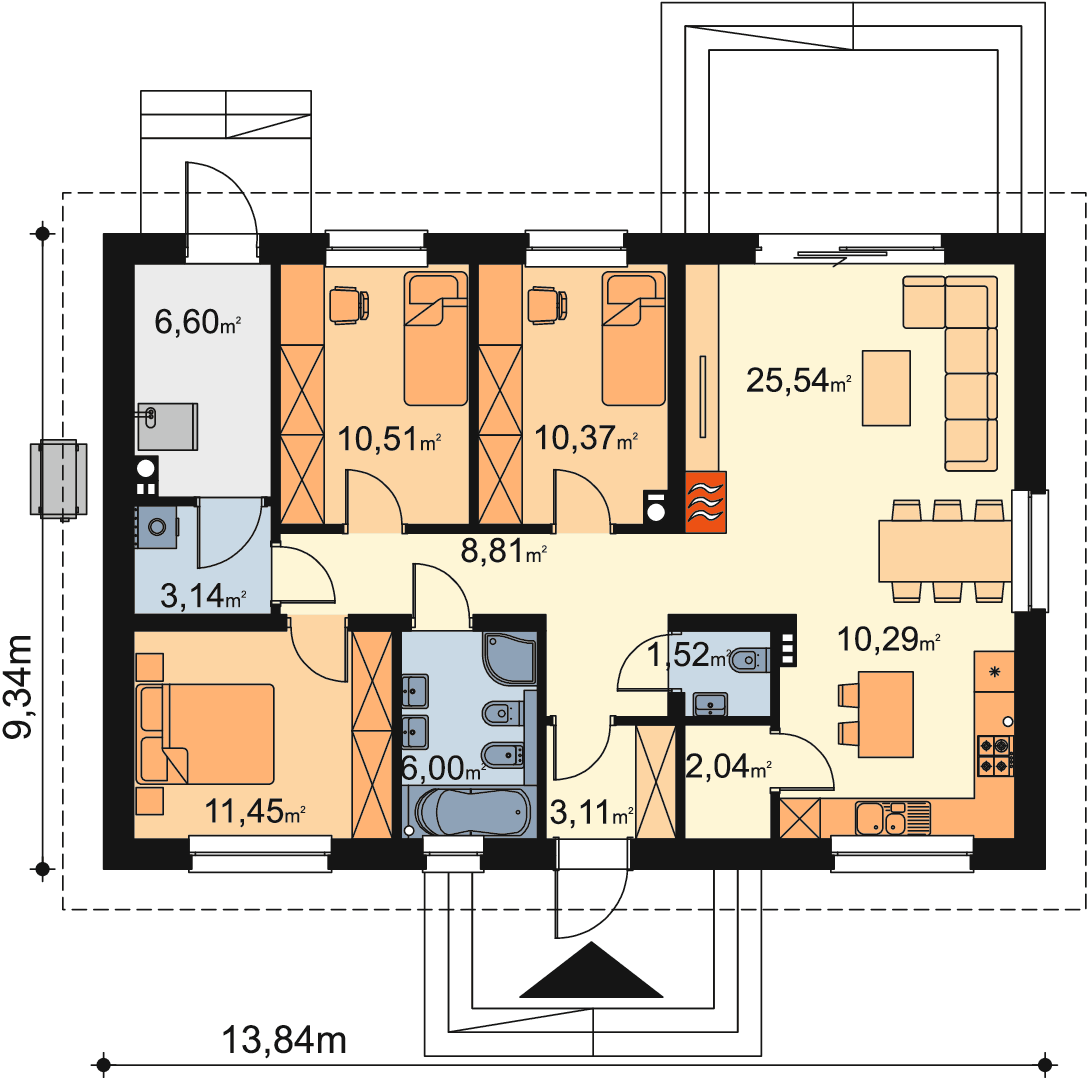

Rzut parteru 99,38m²


1.1	Wiatrołap	3,11m²
1.2	Komunikacja	8,81m²
1.3	WC	1,52m²
1.4	Spiżarnia	2,04m²
1.5	Kuchnia	10,29m²
1.6	Salon z jadalnią	25,54m²
1.7	Pokój	10,37m²
1.8	Pokój	10,51m²
1.9	Kotłownia	6,60m²
1.10	Pralnia	3,14m²
1.11	Pokój	11,45m²
1.12	Łazienka	6,00m²

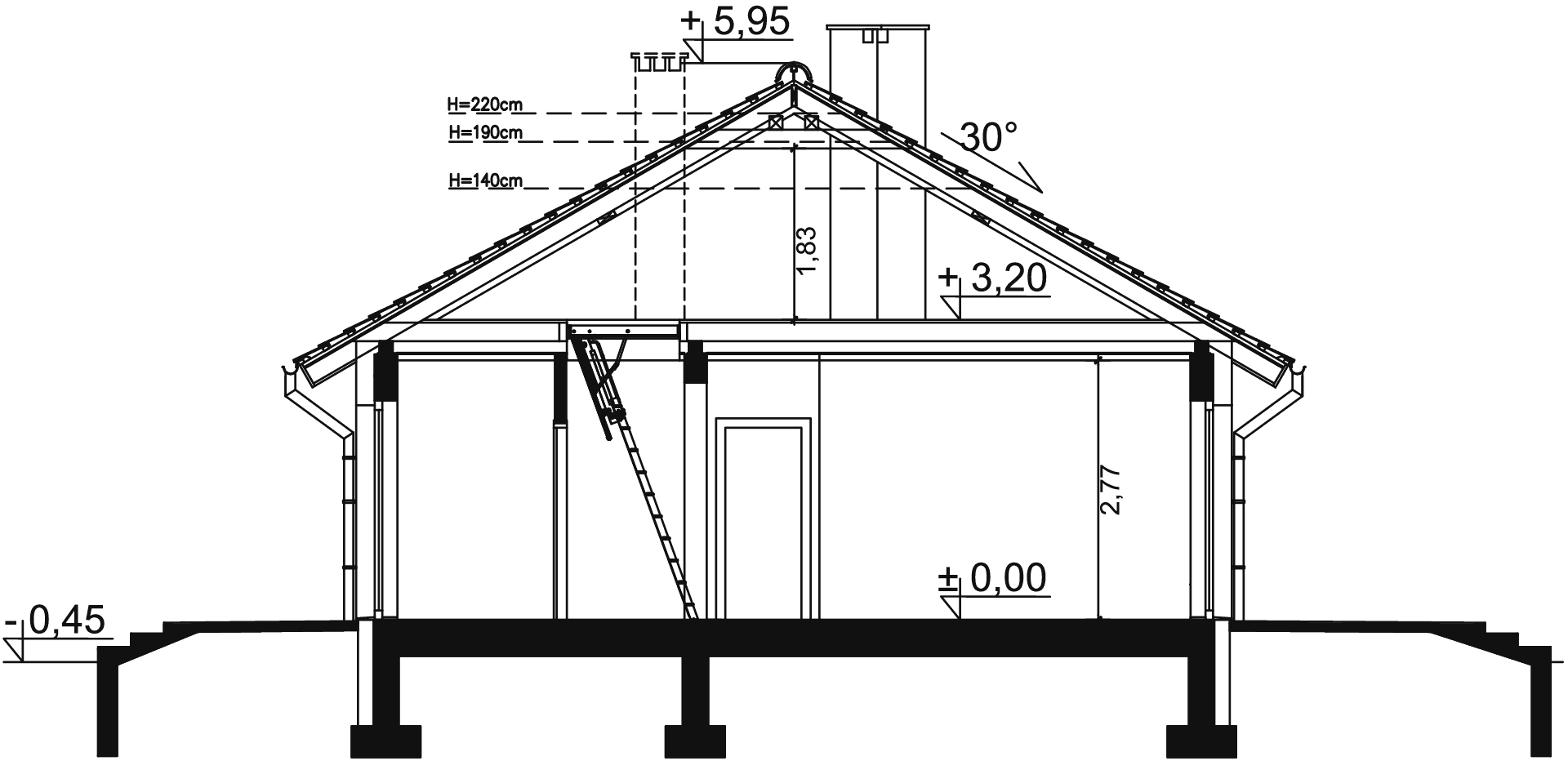

Przekrój

Budynek posadowiony został na fundamentach betonowych.
Ściany zewnętrzne dwuwarstwowe z betonu komórkowego 24cm + 20cm styropianu.
Ściany wewnętrzne z betonu komórkowego jak i z płyty gipsowo-kartonowej [na ruszcie].
Strop drewniany.
Więźba dachowa drewniana.
Pokrycie dachu - dachówka ceramiczna lub cementowa.
Wentylacja grawitacyjna + wentylacja mechaniczna z rekuperacją (do wyboru na etapie adaptacji).
Ogrzewanie pompa ciepła z instalacją fotowoltaiczną + biomasa (do wyboru na etapie adaptacji projektu).

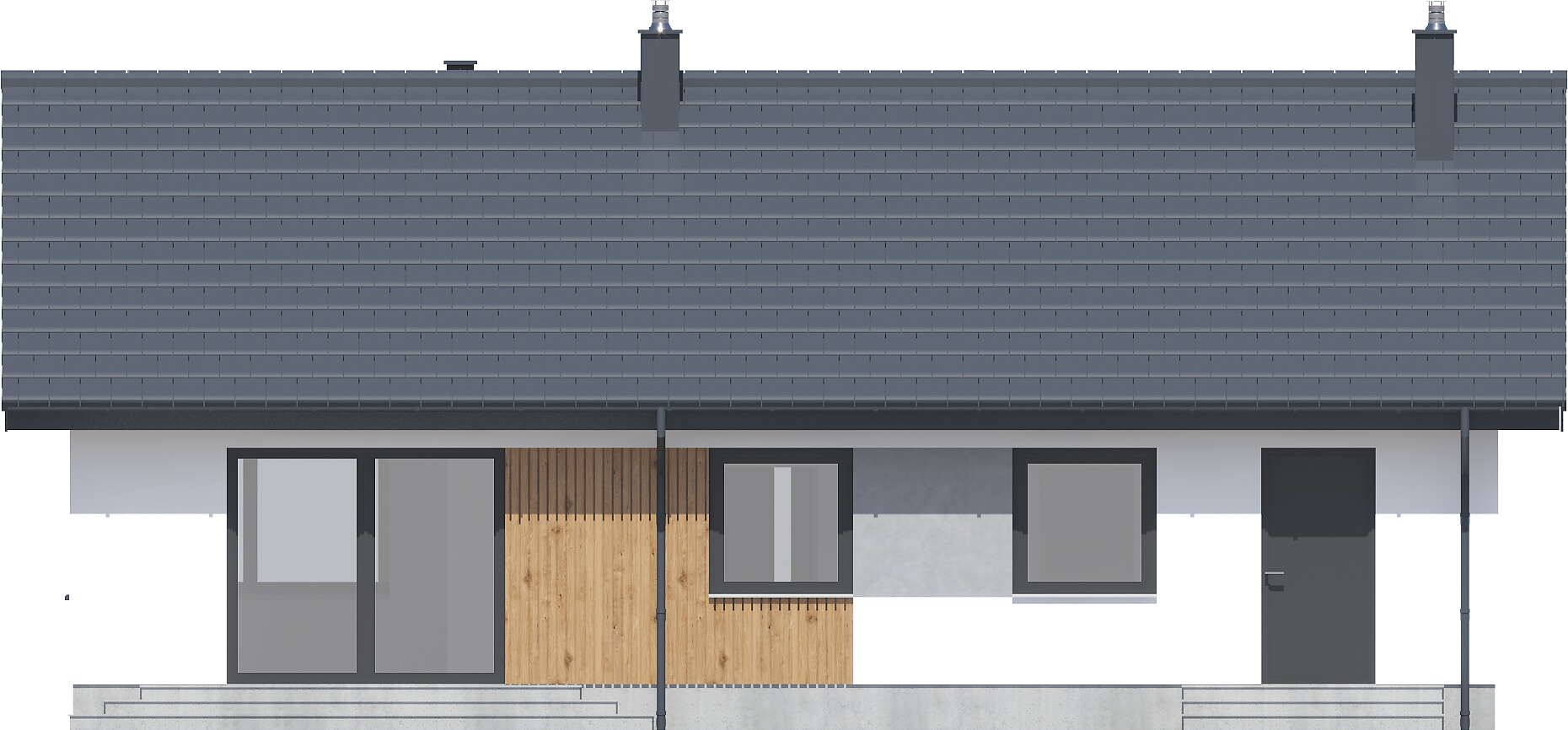

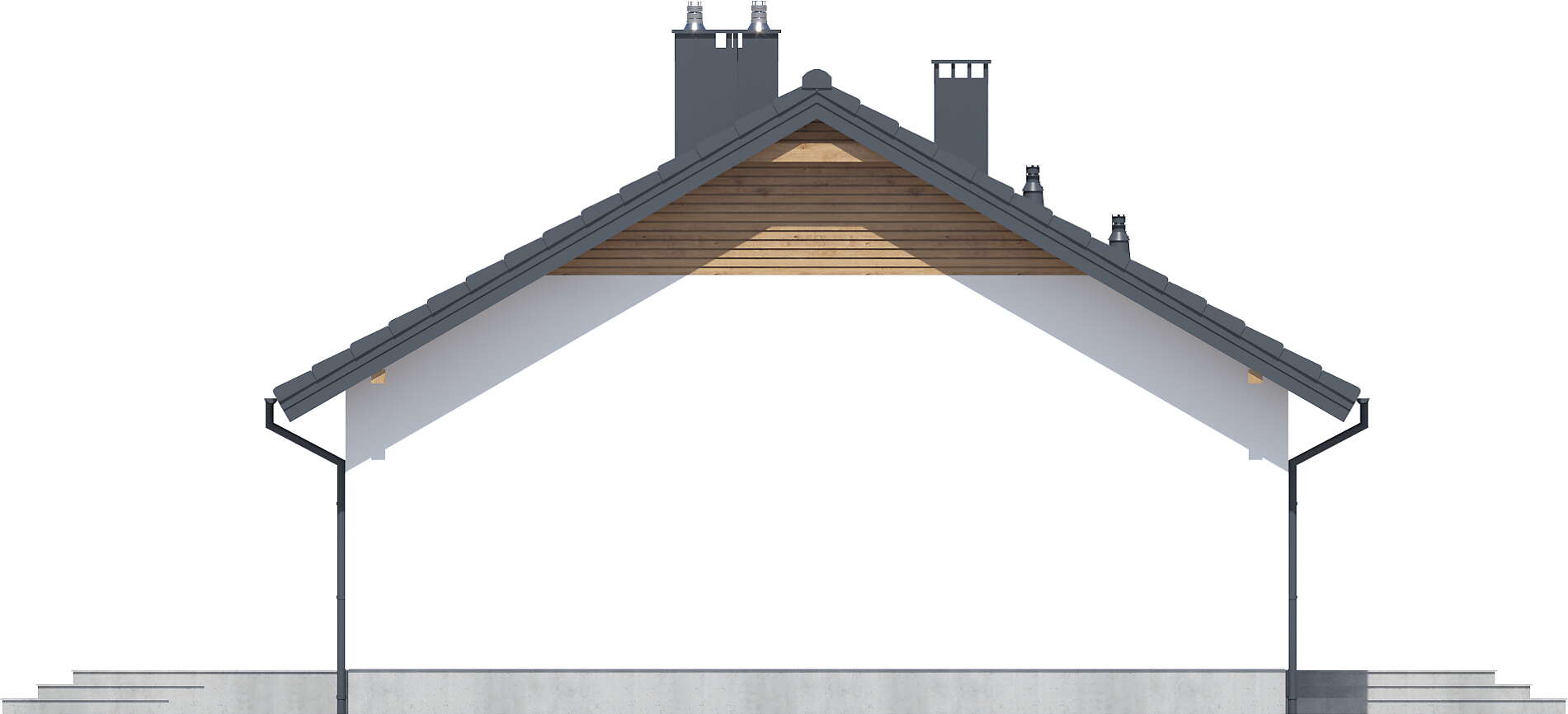

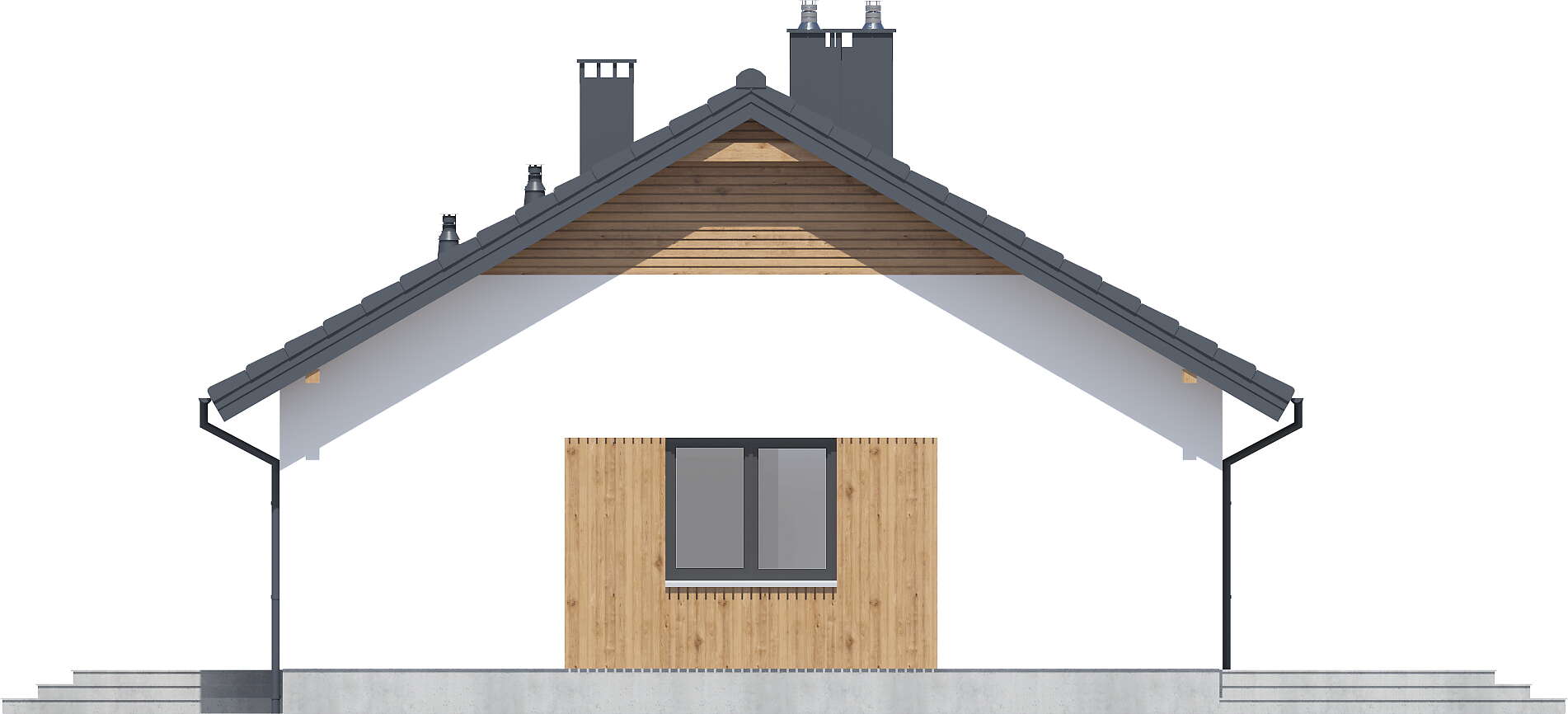

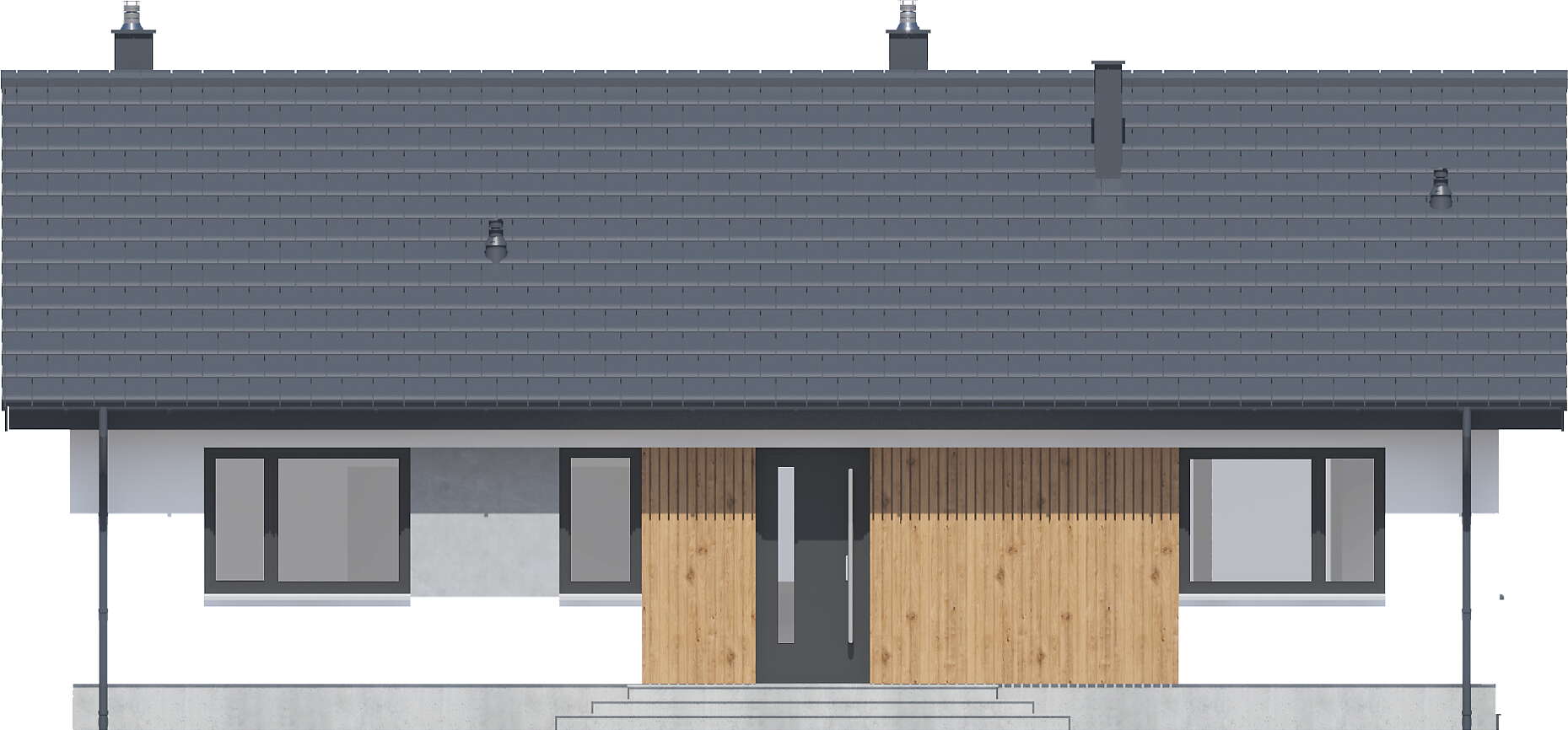

Elewacje

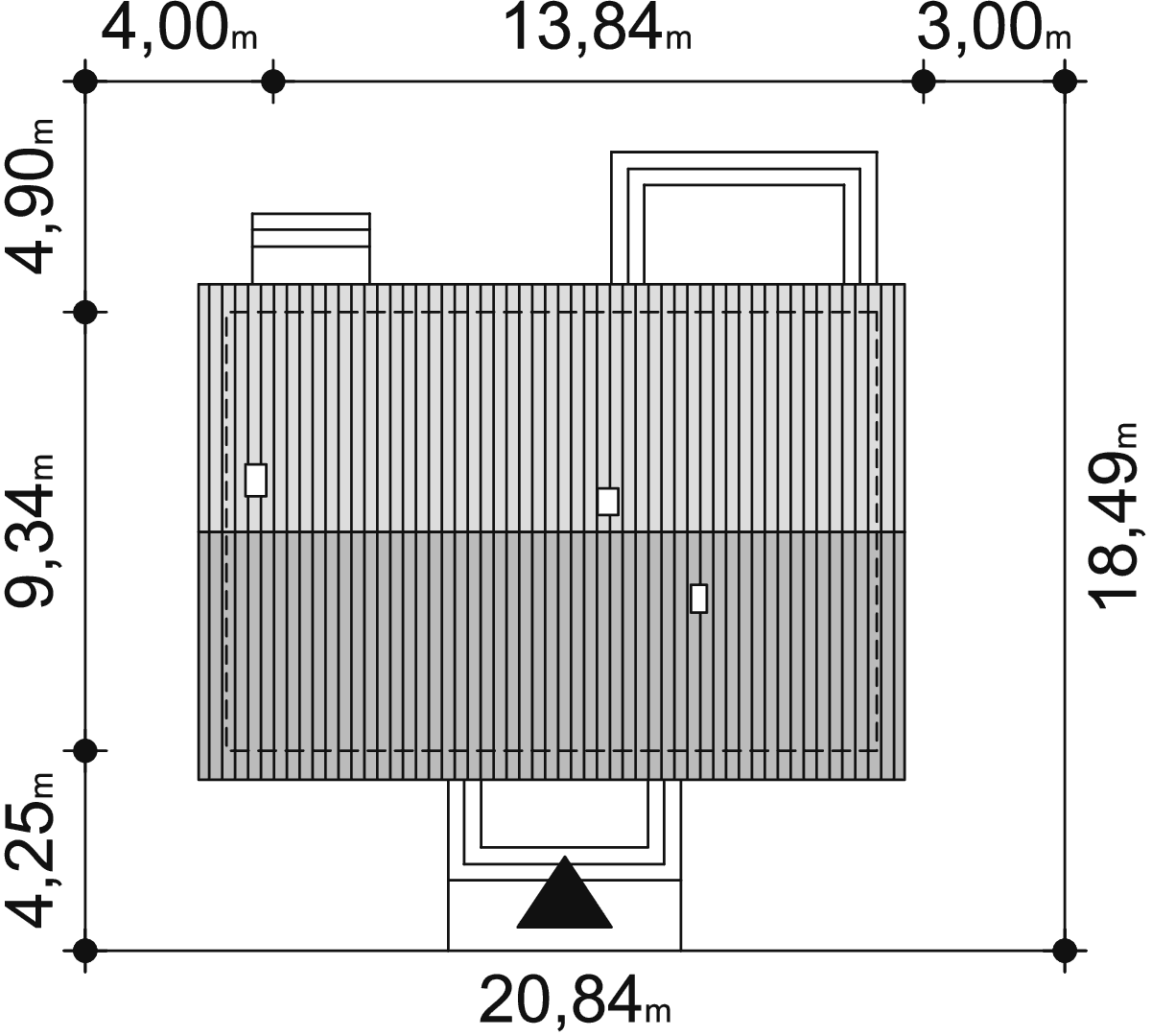

Rzut działki

Każdy projekt gotowy wymaga adaptacji do działki, przez uprawnionego architekta, zgodnie z miejscowym planem zagospodarowania przestrzennego. Architekt adaptujący może także wprowadzić wszelkie zmiany w projekcie gotowym, dostosowując go do indywidualnych potrzeb inwestora.
