Tebe 7 Szkielet drewniany wersja podstawowa3 899 zł3 799 zł

Najniższa cena z ostatnich 30 dni: 3 799 zł

Zobacz odbicie lustrzane

Kup u autora

Projekt spełniający WT 2021 Projekt spełnia zaostrzone wymagania dotyczące energooszczędności, izolacyjności przegród budowlanych oraz wysokości współczynnika EP poniżej 70 kWh/m²rok, które obowiązują od 1 stycznia 2021 roku.

Projekt dostępny od ręki

autor: architekt Katarzyna Maciejewska

-100 zł

Eurokody

Powierzchnia użytkowa

60,00m² +Kotłownia: 3,45m²

Powierzchnia zabudowy

80,61m²

Powierzchnia całkowita

80,61m²

Powierzchnia netto

63,45m²

Kubatura

382,48m³

Wysokość budynku

5,92m

Wysokość do okapu

295,50cm

Kąt dachu

30,00°

Powierzchnia dachu

121,02m²

Ep

68,40 kWh/(m²rok) gaz ziemny

0,00* kWh/(m²rok) pompa ciepła

*projekt zeroenergetyczny

Minimalne wymiary działki

17,72x16,42m

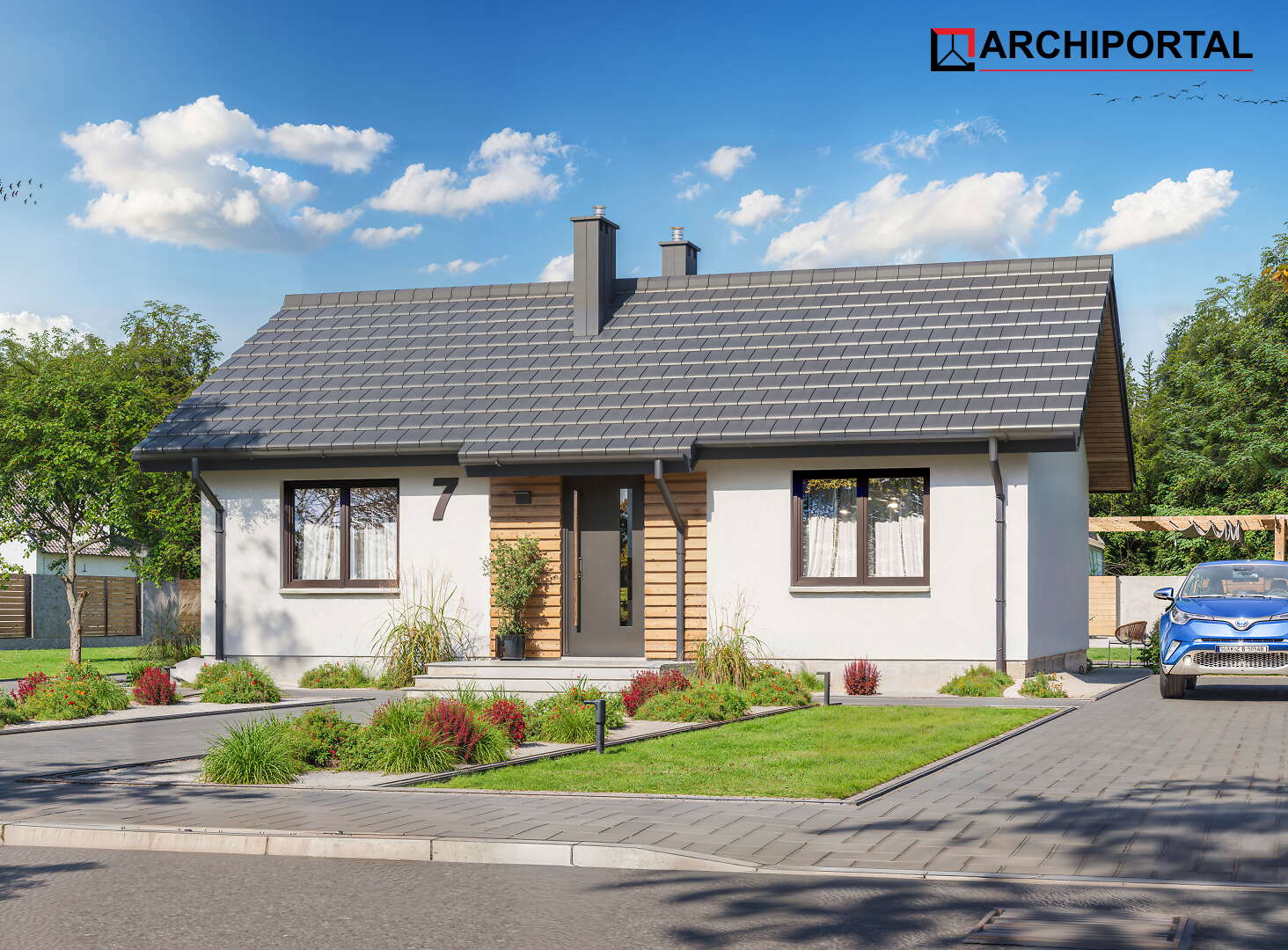

Całoroczny budynek parterowy z dwuspadowym dachem, zaprojektowany w technologii szkieletowej, który jest doskonałą propozycja dla wszystkich tych, którzy marzą o własnym domu za rozsądne pieniądze. Dzięki funkcjonalnej organizacji wnętrza i optymalnie wykorzystanej przestrzeni w budynku zmieściły się: salon z otwartą kuchnią, dwa ustawne pokoje, łazienka z miejscem na wannę i prysznic, kotłownia i wiatrołap. W kotłowni zaprojektowano dwa rodzaje ogrzewania GAZOWE oraz przy pomocy POMPY CIEPŁA. Inwestor ma w ten sposób wybór i może zdecydować, które ogrzewania zastosować w swoim domu. Pakiet z pompą ciepła zawiera dodatkowo projekt ogrzewania podłogowego oraz projekt instalacji fotowoltaicznej. Centralnie położony kominek w salonie może się natomiast przydać zimą, jako dodatkowe źródło ogrzewania. W budynku zaprojektowano także schody opuszczane, prowadzące na niewielki stryszek, który może posłużyć za dodatkową przestrzeń do przechowywania. Nieskomplikowana bryła oraz prosta konstrukcja dachu i stropu wpłyną niewątpliwie na niskie koszty budowy oraz późniejszej eksploatacji. Elewację budynku można wykończyć zarówno w tradycyjnym, jak i nowoczesnym stylu. Przy projektowaniu domu Tebe 7 Szkielet drewniany nie zapomnieliśmy o ekologii. Dokumentacja projektowa zawiera dodatkowo wentylację mechaniczną, a dzięki zastosowanym materiałom cały budynek ma minimalny wpływ na środowisko naturalne i spełnia wszystkie rygorystyczne wymogi współczesnego projektowania.

Uwaga! Dokumentacja Projektowa nie zawiera elementów małej architektury takich jak: donice, podesty, altany, grille ogrodowe, murki, pergole, a także innych elementów wizualizacji, takich jak: garaże i wiaty wolnostojące, drogi, podjazdy, ogrodzenia, baseny itp.

Dodatki do projektu

Zestawienie materiałów do projektu GRATIS* !!!

Wykaz podstawowych materiałów i prac niezbędnych do budowy domu, czyli tzw. ślepy kosztorys. Stanowi nieoceniony dodatek do projektu, uzupełnia go, ułatwia budowę, jest podstawą wyceny kosztów budowy i robocizny.
* Dla projektów z gotowym kosztorysem
Kosztorys inwestorski w cenie 500 zł

Kosztorys inwestorski zawiera dokładnie wyliczone koszty budowy domu od stanu zero do stanu deweloperskiego. Wszystkie nasze kosztorysy zawierają ponadto szacunkowe koszty instalacji oraz dodany podatek VAT.
W wielu przypadkach koszty budowy naszych domów opierają się o dwa poziomy cen – średnie i minimalne, daje to jeszcze lepszy obraz tego, z jaką rozpiętością wydatków będzie się musiał zmierzyć przyszły Inwestor.
Dodatkowy egzemplarz projektu w cenie 450 zł

Przyda się w trakcie zbierania ofert i wycen, a także podczas prac budowlanych. Warunkiem zakupu jest posiadanie oryginalnego projektu naszej pracowni. Dodatkowy egzemplarz można także oczywiście zamówić przy zakupie projektu. Dodatkowy egzemplarz składa się z projektu architektoniczno-budowlanego i projektu technicznego.
Rekuperacja GRATIS !!!

Rekuperacja, będąc wentylacją mechaniczną, opiera się na ruchu powietrza wytwarzanym przez maszynę, urządzenie zwane rekuperatorem. Rekuperator umożliwia kontrolowanie ruchu powietrza nawiewanego i usuwanego z pomieszczeń oraz odzyskiwanie ciepła, z nagrzanego już, ale brudnego (wilgotnego i nasyconego dwutlenkiem węgla) powietrza.
Innymi słowy rekuperacja to system służący do wymieniania zużytego, brudnego powietrza w Twoim domu na czyste, świeże, przy jednoczesnym odzyskiwaniu części zgromadzonego już ciepła.
Pakiet energetyczny GRATIS !!!

Projekty oznaczone tą ikonką posiadają zaprojektowane ogrzewanie przy pomocy pompy ciepła i ogrzewania podłogowego oraz gratisowy projekt instalacji fotowoltaicznej. Dodatkowo dokumentacja zawiera projekt ogrzewania na gaz.
Elektroniczna wersja projektu w cenie 700 zł

Wersja elektroniczna projektu jest przydatna na etapie adaptacji projektu bądź w momencie gdy projekt jest złożony w urzędzie, a istnieje potrzeba ustalenia współpracy z wykonawcami. Wersja elektroniczna projektu wysyłana jest drogą elektroniczną, po wcześniejszym zakupie pełnej wersji papierowej projektu. Rekomendujemy zakup wersji elektronicznej projektu, po wcześniejszych konsultacjach z architektem adaptującym, ponieważ nie ma możliwości zwrotu wersji elektronicznej projektu. Każda wersja elektroniczna projektu, podobnie jak wersja papierowa, zabezpieczona jest specjalnym Indywidualnym Numerem Ewidencyjnym dla danego kupującego.
Wersja elektroniczna projektu zawiera:
- Opis architektoniczno-budowlany - wersja edytowalna
- Architektura budynku - Pliki DWG (wersja edytowalna): Rzut działki, Elewacje, Rzuty kondygnacji, Przekroje
- Architektura budynku - Pliki PDF: Elewacje, Rzuty kondygnacji, Rzut dachu, Przekroje, Zestawienie stolarki, Zestawienie warstw, Zestawienie materiałów (przedmiar robót)
- Konstrukcja budynku - Pliki PDF: Rzut fundamentów, Rzut stropu, Rzut więźby dachowej.

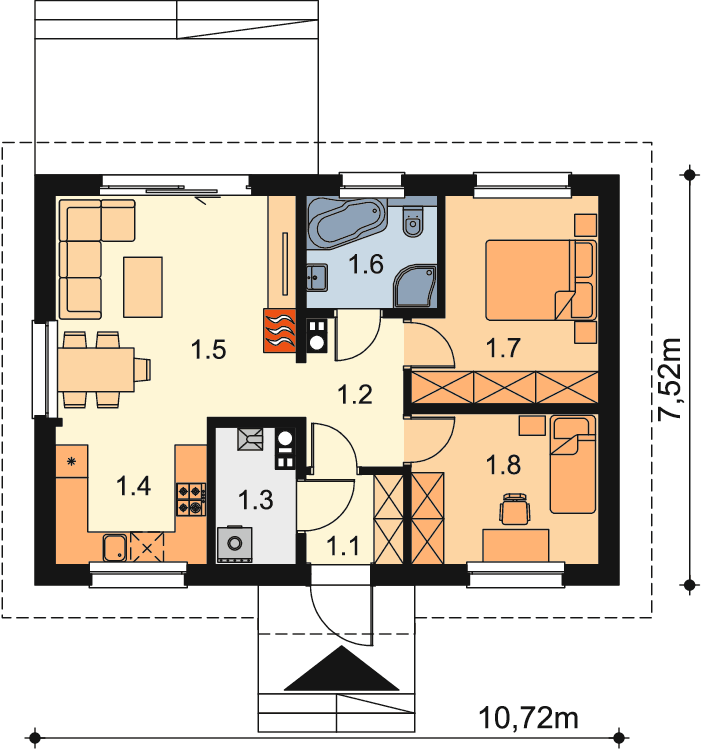

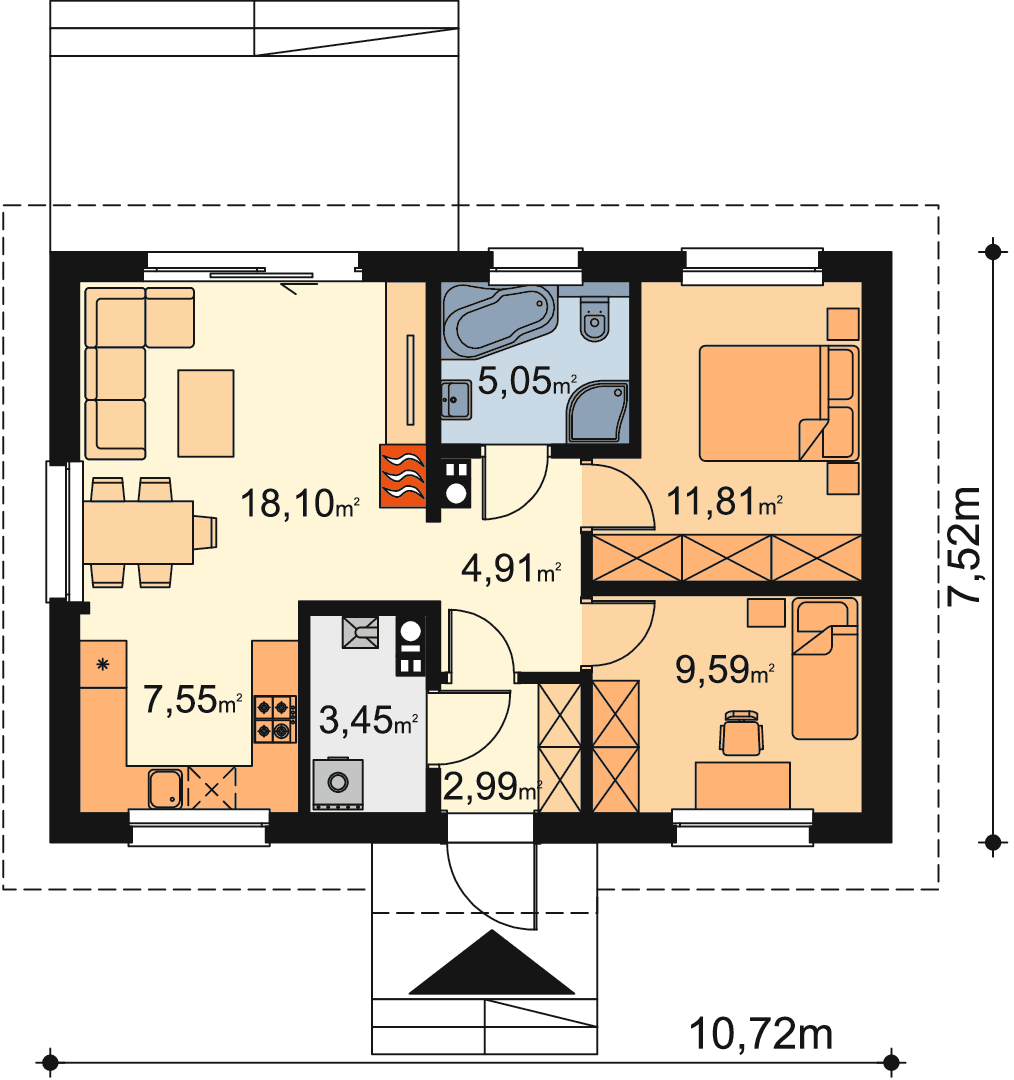

Rzut parteru 60,00m²


1.1	Wiatrołap	2,99m²
1.2	Komunikacja	4,91m²
1.3	Kotłownia	3,45m²
1.4	Kuchnia	7,55m²
1.5	Salon z jadalnią	18,10m²
1.6	Łazienka	5,05m²
1.7	Pokój	11,81m²
1.8	Pokój	9,59m²

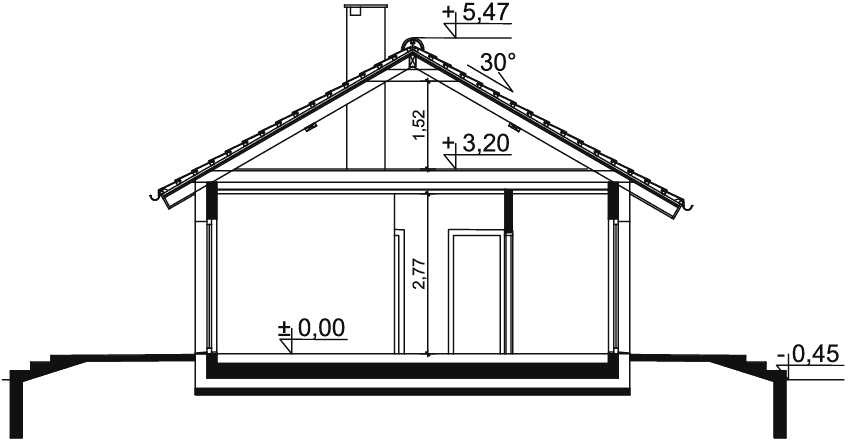

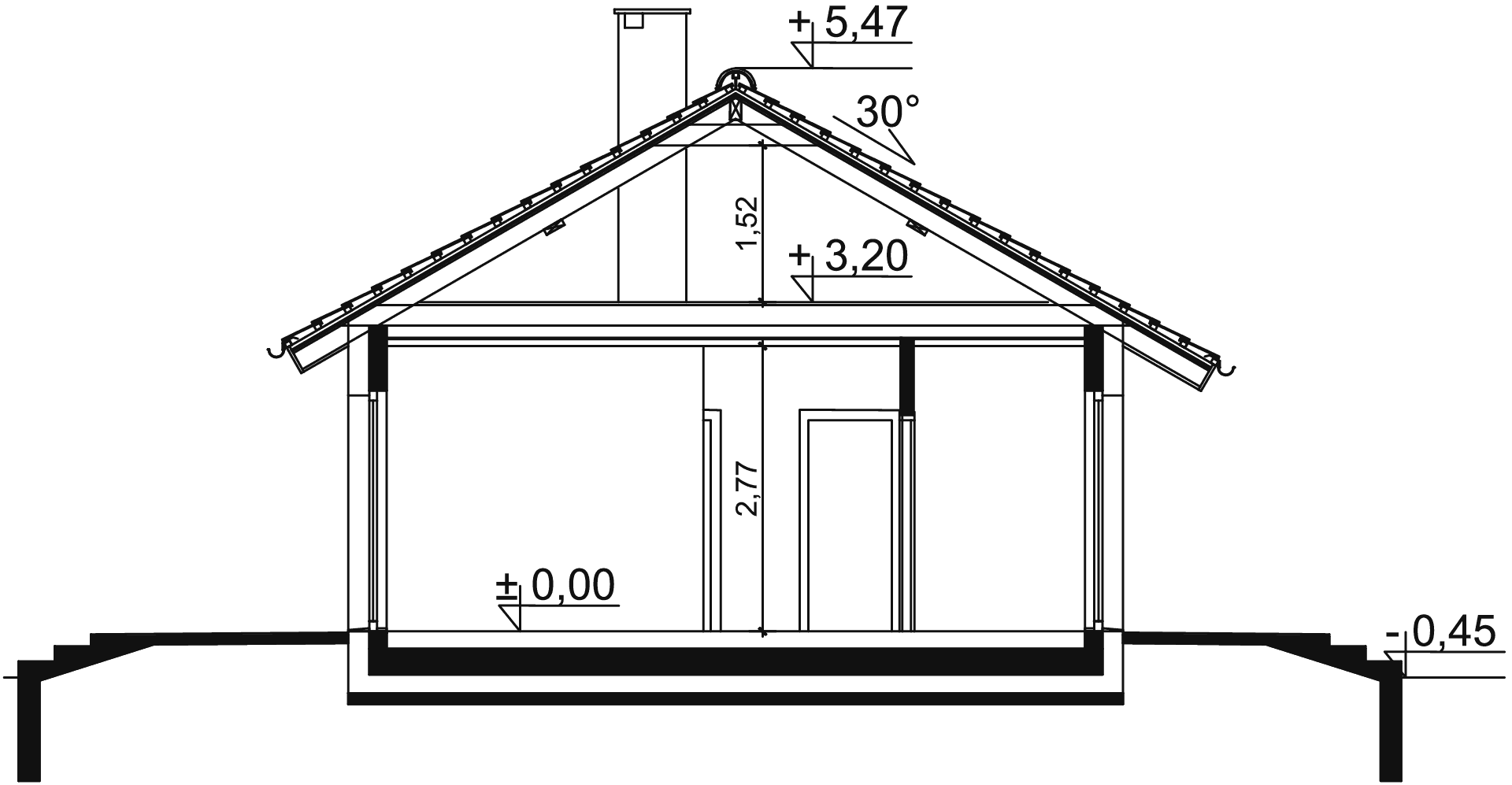

Przekrój

Budynek został posadowiony na płycie fundamentowej.
Ściany zewnętrzne szkielet drewniany + 20cm styropianu.
Ściany wewnętrzne szkielet drewniany.
Strop drewniany.
Więźba dachowa drewniana.
Pokrycie dachu - dachówka ceramiczna lub cementowa.
Wentylacja grawitacyjna + wentylacja mechaniczna z rekuperacją (do wyboru na etapie adaptacji).
Ogrzewanie pompa ciepła z instalacją fotowoltaiczną + gaz (do wyboru na etapie adaptacji projektu).

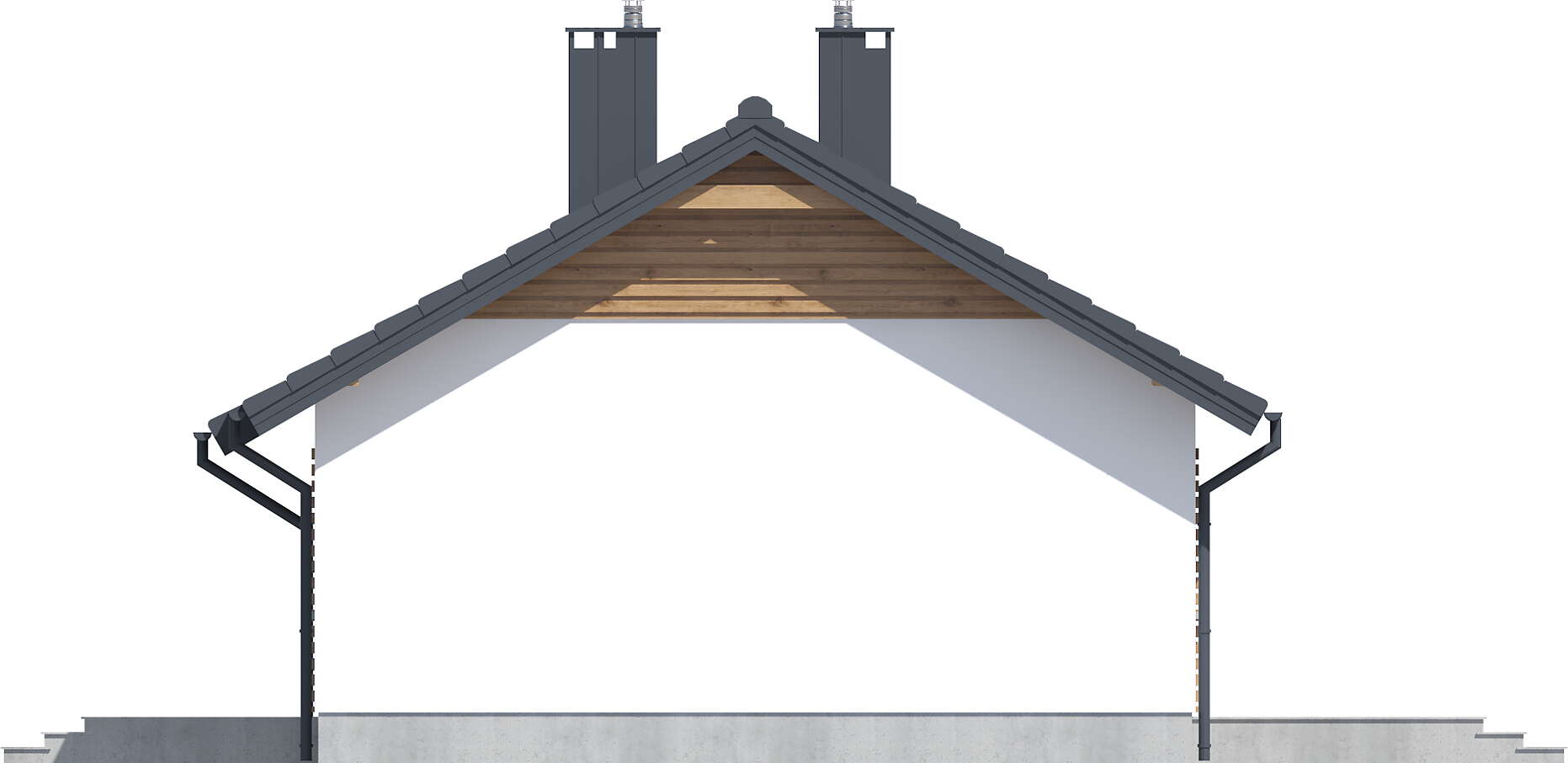

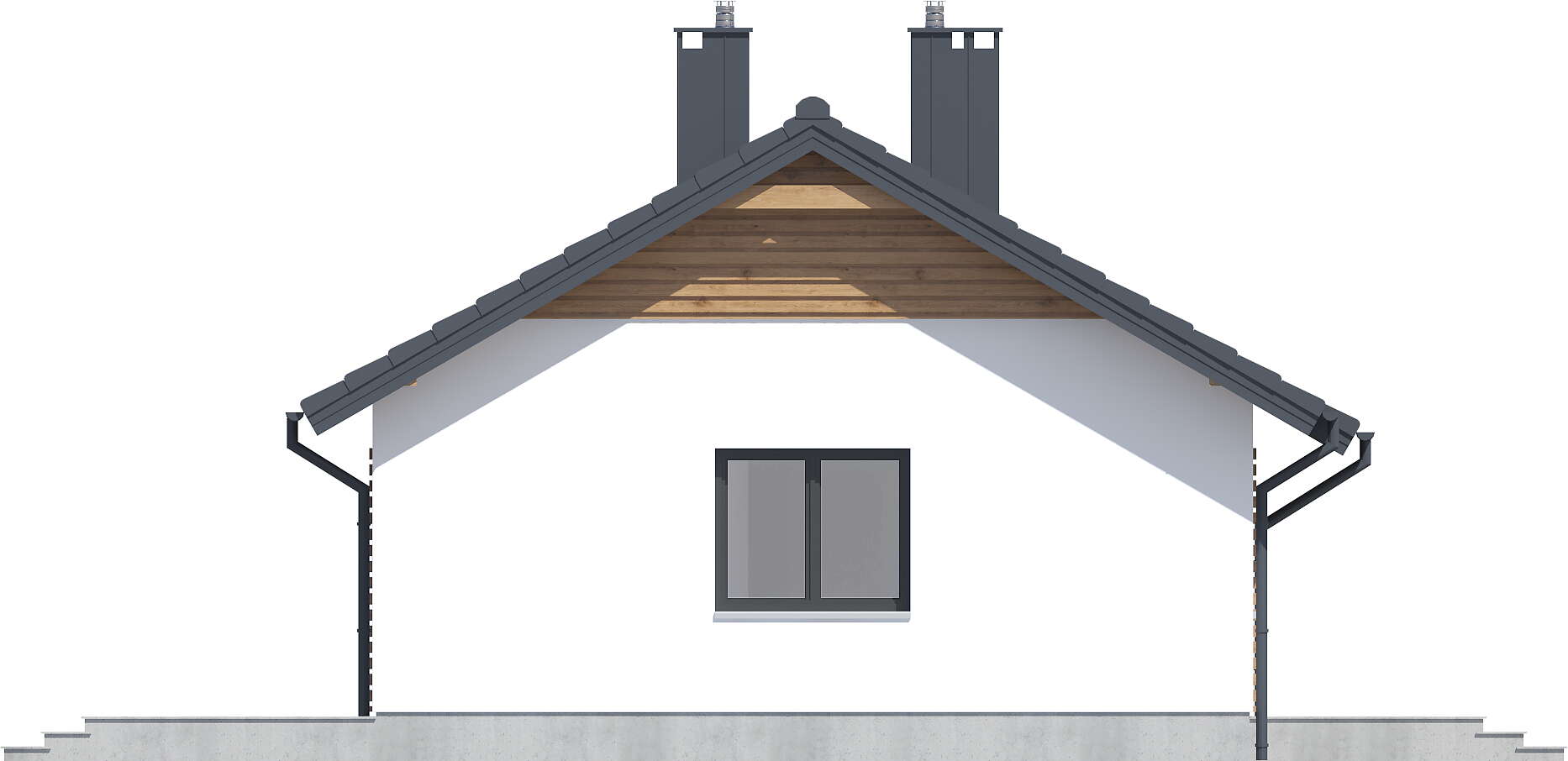

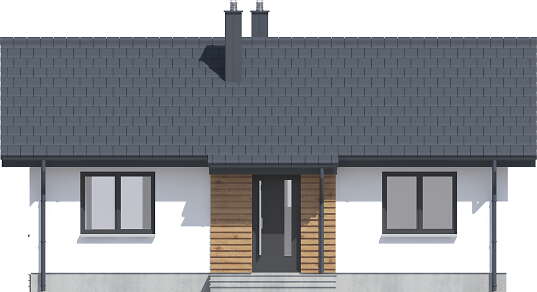

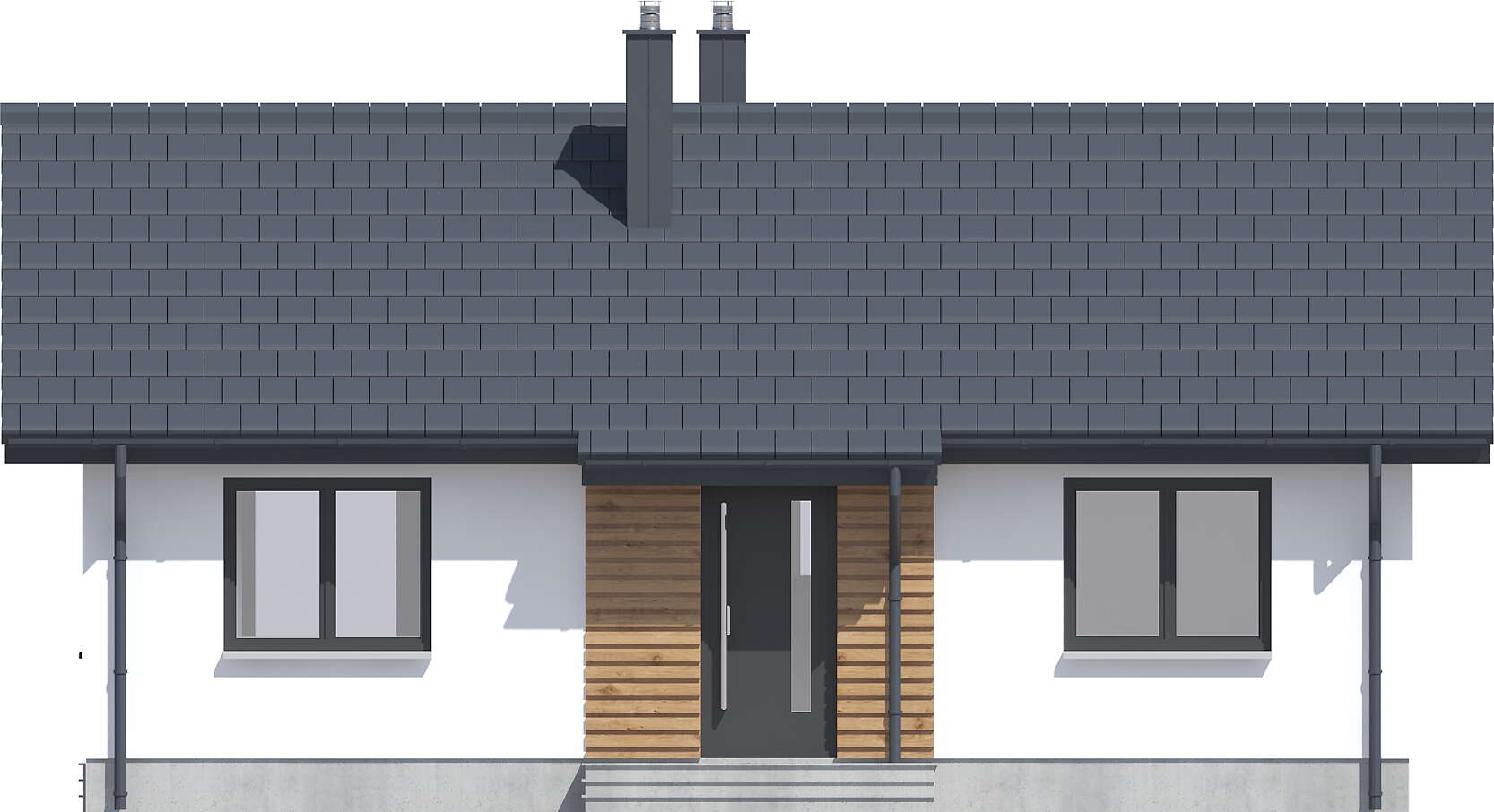

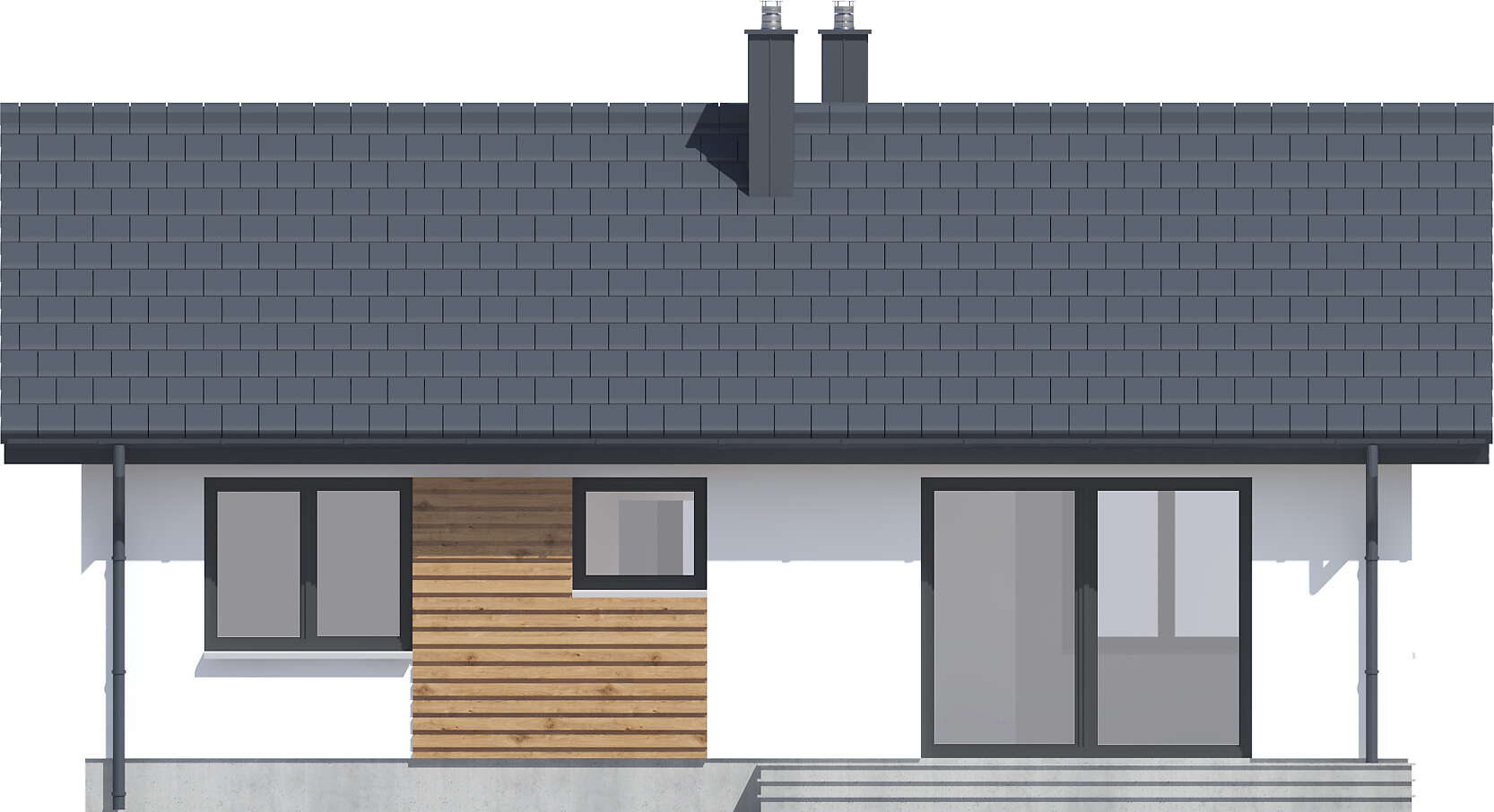

Elewacje

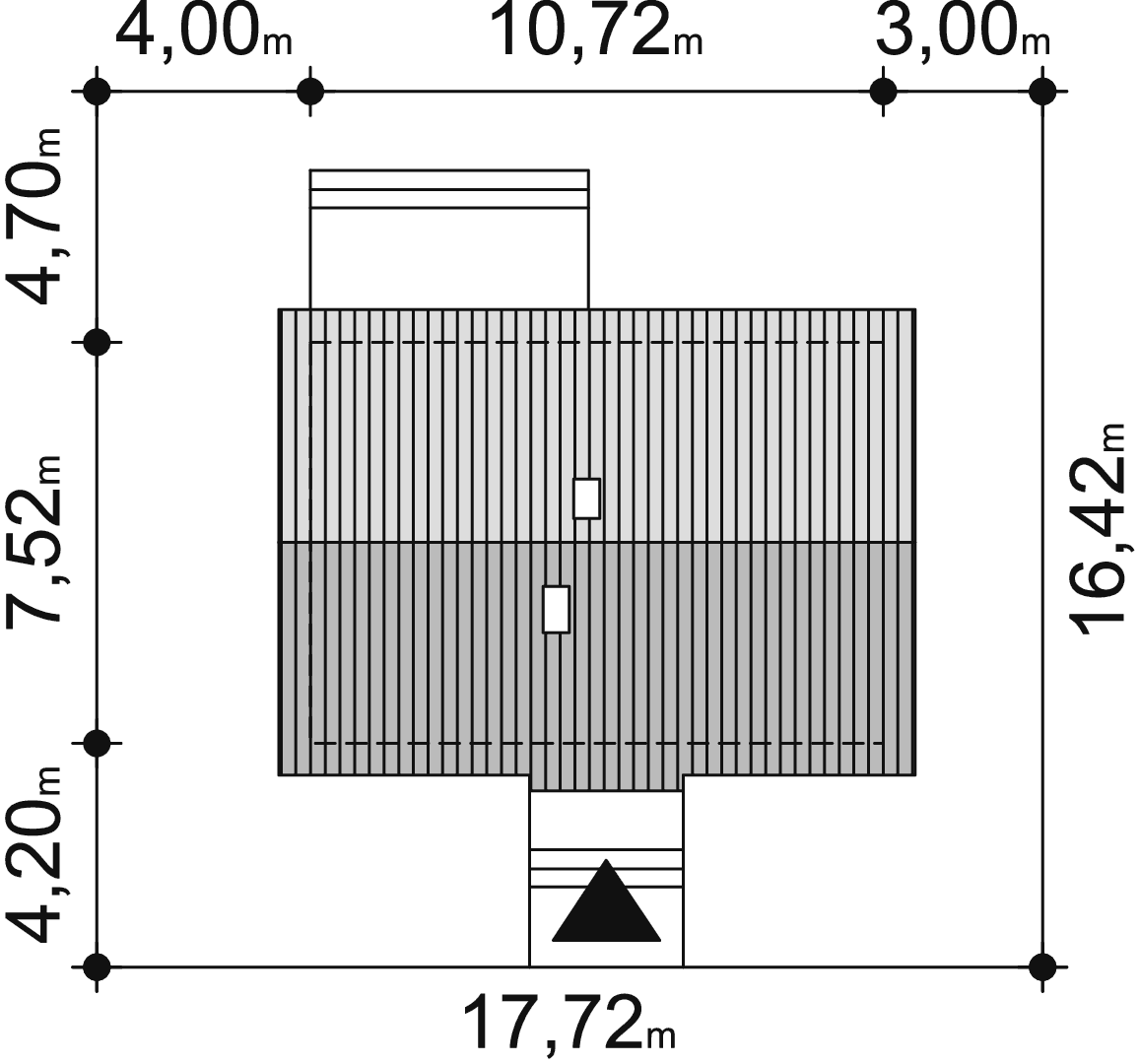

Rzut działki

Każdy projekt gotowy wymaga adaptacji do działki, przez uprawnionego architekta, zgodnie z miejscowym planem zagospodarowania przestrzennego. Architekt adaptujący może także wprowadzić wszelkie zmiany w projekcie gotowym, dostosowując go do indywidualnych potrzeb inwestora.

Znajdź adaptującego

Zapytaj o rysunki szczegółowe
