Tamina odbicie lustrzane4 099 zł

Zobacz wersja podstawowa

Kup u autora

Projekt spełniający WT 2021 Projekt spełnia zaostrzone wymagania dotyczące energooszczędności, izolacyjności przegród budowlanych oraz wysokości współczynnika EP poniżej 70 kWh/m²rok, które obowiązują od 1 stycznia 2021 roku.

Projekt dostępny od ręki

autor: architekt Katarzyna Maciejewska

Eurokody

Powierzchnia użytkowa

102,97m²

Powierzchnia zabudowy

130,65m²

Kubatura

679,24m³

Wysokość budynku

6,95m

Wysokość do okapu

277,50cm

Kąt dachu

35,00°

Powierzchnia dachu

195,24m²

Ep

38,40 kWh/(m²rok) biomasa

69,80 kWh/(m²rok) gaz ziemny

Minimalne wymiary działki

21,14x17,94m

Dom parterowy przeznaczony dla 3-4 osobowej rodziny. Wnętrze budynku podzielono na 3 strefy. Strefa dzienna to przestronny, dobrze oświetlony salon, połączony z otwartą kuchnią, w sąsiedztwie której znajduje się praktyczna spiżarnia. Kuchnię, w razie potrzeby, można w łatwy sposób wydzielić, odgradzając ją ścianką od pokoju dziennego. Centralne usytuowania kominka ułatwi ogrzewanie domu zimą. Strefa nocna to 3 ustawne pokoje i łazienka, w której zmieści się wanna i prysznic. W głównej sypialni przewidziano miejsce na ciąg praktycznych szaf przesuwnych. Posiada ona także wyjście na taras. Strefę gospodarczą zaplanowano na krańcu budynku, składają się na nią: pralnia oraz duża kotłownia, z bezpośrednim wyjściem na zewnątrz. Pomieszczenia te mogą być połączone, tworząc jedno duże. W korytarzu przewidziano schody składane, umożliwiające dostęp na sporych rozmiarów strych. W domu zaprojektowano dwa rodzaje ogrzewania: GAZOWE oraz na PALIWO STAŁE. Od przyszłego inwestora zależy, które z nich wykorzysta. Dom ma prostą bryłę i nieskomplikowany dach, dzięki czemu jest tani w budowie i późniejszej eksploatacji. Budynek zaprojektowano w oparciu o najnowsze przepisy prawa budowlanego, z dużą dbałością o jego wpływ na środowisko naturalne.

Uwaga! Dokumentacja Projektowa nie zawiera elementów małej architektury takich jak: donice, podesty, altany, grille ogrodowe, murki, pergole, a także innych elementów wizualizacji, takich jak: garaże i wiaty wolnostojące, drogi, podjazdy, ogrodzenia, baseny itp.

Dodatki do projektu

Zestawienie materiałów do projektu GRATIS* !!!

Wykaz podstawowych materiałów i prac niezbędnych do budowy domu, czyli tzw. ślepy kosztorys. Stanowi nieoceniony dodatek do projektu, uzupełnia go, ułatwia budowę, jest podstawą wyceny kosztów budowy i robocizny.
* Dla projektów z gotowym kosztorysem
Kosztorys inwestorski w cenie 500 zł

Kosztorys inwestorski zawiera dokładnie wyliczone koszty budowy domu od stanu zero do stanu deweloperskiego. Wszystkie nasze kosztorysy zawierają ponadto szacunkowe koszty instalacji oraz dodany podatek VAT.
W wielu przypadkach koszty budowy naszych domów opierają się o dwa poziomy cen – średnie i minimalne, daje to jeszcze lepszy obraz tego, z jaką rozpiętością wydatków będzie się musiał zmierzyć przyszły Inwestor.
Dodatkowy egzemplarz projektu w cenie 450 zł

Przyda się w trakcie zbierania ofert i wycen, a także podczas prac budowlanych. Warunkiem zakupu jest posiadanie oryginalnego projektu naszej pracowni. Dodatkowy egzemplarz można także oczywiście zamówić przy zakupie projektu. Dodatkowy egzemplarz składa się z projektu architektoniczno-budowlanego i projektu technicznego.
Ogrzewanie na paliwo stałe GRATIS !!!

Projekty oznaczone tą ikonką mają w standardzie zaprojektowane ogrzewanie na paliwo stałe (biomasę) oraz, jako alternatywę, ogrzewanie przy pomocy gazu ziemnego lub pompy ciepła. Inwestorzy często wybierają ogrzewanie na paliwo stałe ze względu na niskie koszty lub brak dostępu do sieci gazowej. Dokumentacja zawiera zawsze dwa w pełni zaprojektowane rodzaje ogrzewania. Daje to komfort swobody wyboru, bez konieczności przerabiana projektu.
Rekuperacja GRATIS !!!

Rekuperacja, będąc wentylacją mechaniczną, opiera się na ruchu powietrza wytwarzanym przez maszynę, urządzenie zwane rekuperatorem. Rekuperator umożliwia kontrolowanie ruchu powietrza nawiewanego i usuwanego z pomieszczeń oraz odzyskiwanie ciepła, z nagrzanego już, ale brudnego (wilgotnego i nasyconego dwutlenkiem węgla) powietrza.
Innymi słowy rekuperacja to system służący do wymieniania zużytego, brudnego powietrza w Twoim domu na czyste, świeże, przy jednoczesnym odzyskiwaniu części zgromadzonego już ciepła.
Elektroniczna wersja projektu w cenie 700 zł

Wersja elektroniczna projektu jest przydatna na etapie adaptacji projektu bądź w momencie gdy projekt jest złożony w urzędzie, a istnieje potrzeba ustalenia współpracy z wykonawcami. Wersja elektroniczna projektu wysyłana jest drogą elektroniczną, po wcześniejszym zakupie pełnej wersji papierowej projektu. Rekomendujemy zakup wersji elektronicznej projektu, po wcześniejszych konsultacjach z architektem adaptującym, ponieważ nie ma możliwości zwrotu wersji elektronicznej projektu. Każda wersja elektroniczna projektu, podobnie jak wersja papierowa, zabezpieczona jest specjalnym Indywidualnym Numerem Ewidencyjnym dla danego kupującego.
Wersja elektroniczna projektu zawiera:
- Opis architektoniczno-budowlany - wersja edytowalna
- Architektura budynku - Pliki DWG (wersja edytowalna): Rzut działki, Elewacje, Rzuty kondygnacji, Przekroje
- Architektura budynku - Pliki PDF: Elewacje, Rzuty kondygnacji, Rzut dachu, Przekroje, Zestawienie stolarki, Zestawienie warstw, Zestawienie materiałów (przedmiar robót)
- Konstrukcja budynku - Pliki PDF: Rzut fundamentów, Rzut stropu, Rzut więźby dachowej.

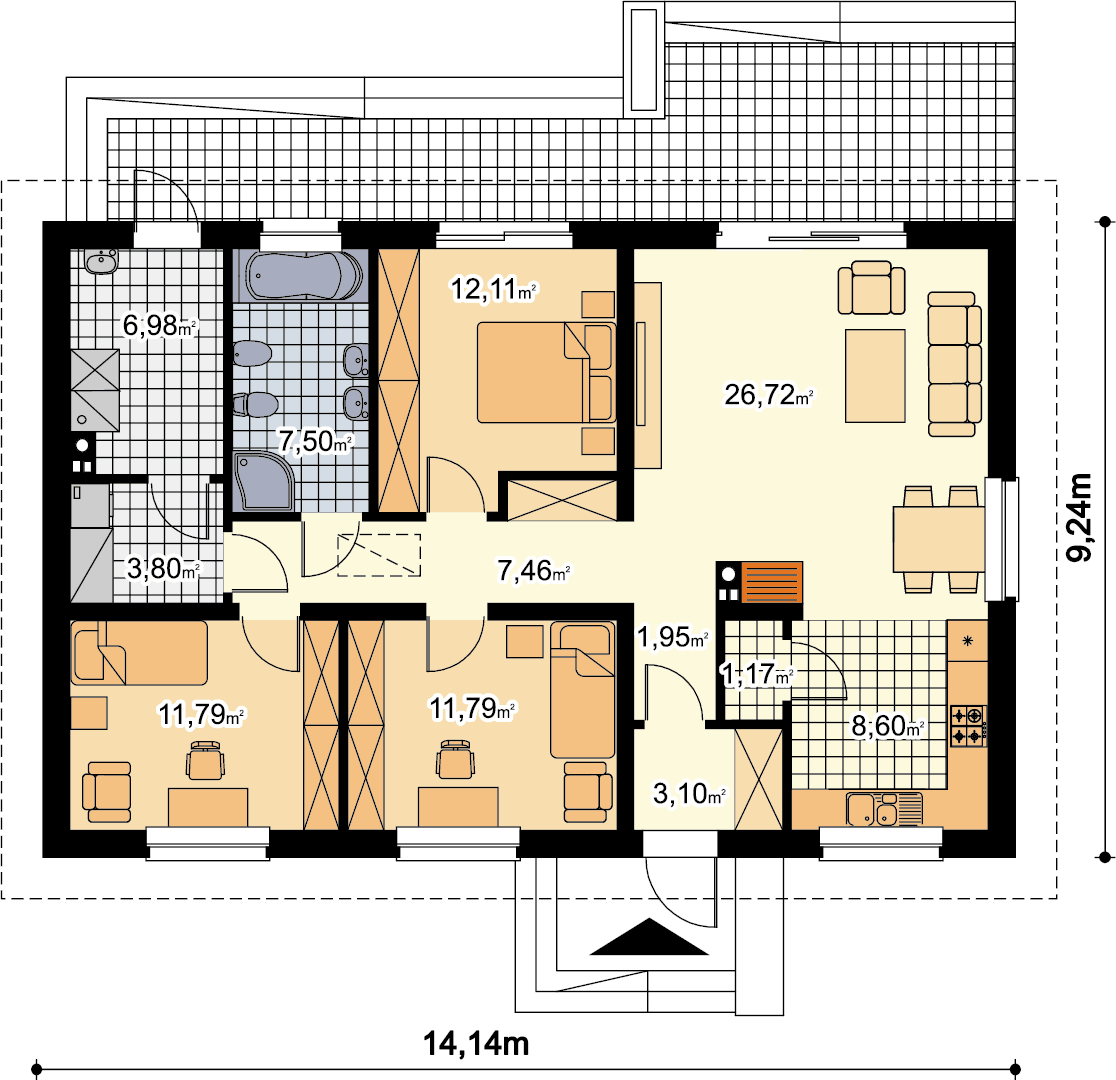

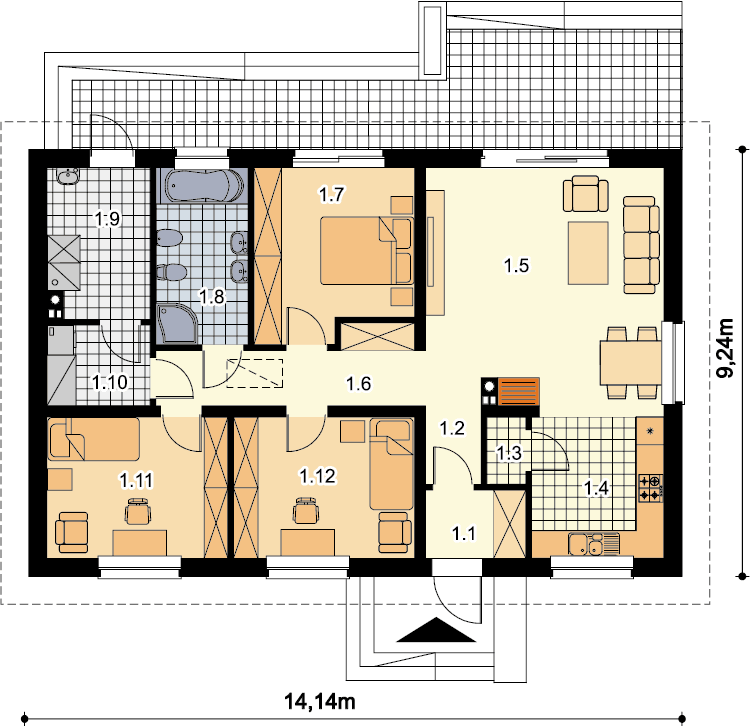

Rzut parteru 102,97m²


1.1	Wiatrołap	3,10m²
1.2	Hol	1,95m²
1.3	Spiżarnia	1,17m²
1.4	Kuchnia	8,60m²
1.5	Salon z jadalnią	26,72m²
1.6	Komunikacja	7,46m²
1.7	Pokój	12,11m²
1.8	Łazienka	7,50m²
1.9	Kotłownia	6,98m²
1.10	Pralnia	3,80m²
1.11	Pokój	11,79m²
1.12	Pokój	11,79m²

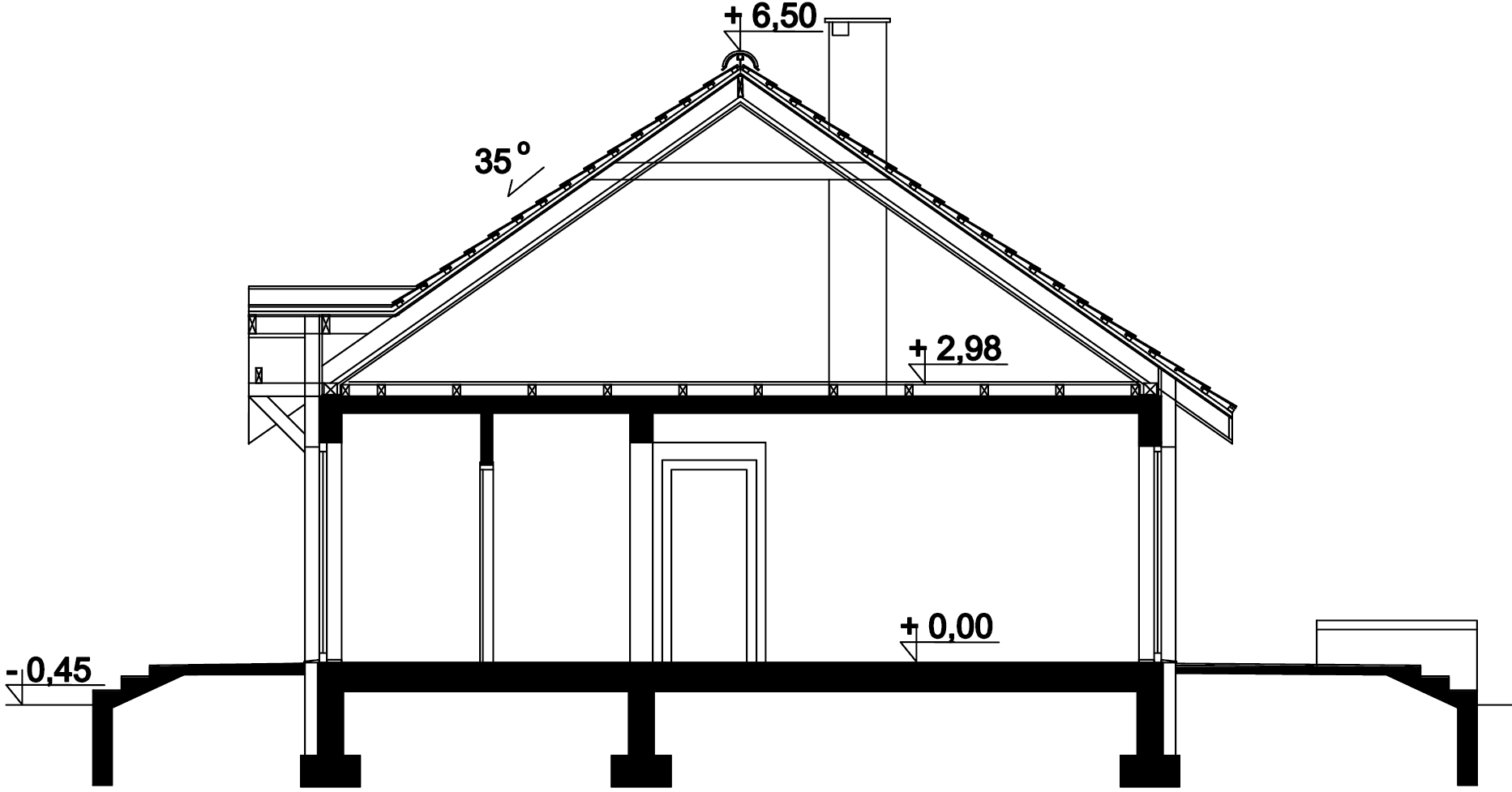

Przekrój

Budynek posadowiony został na fundamentach betonowych.
Ściany zewnętrzne dwuwarstwowe z betonu komórkowego.
Ściany wewnętrzne z betonu komórkowego jak i z płyty gipsowo-kartonowej [na ruszcie].
Strop żelbetowy-wylewany.
Więźba dachowa drewniana.
Pokrycie dachu - dachówka cementowa.
Ogrzewanie gazowe lub na paliwo stałe.

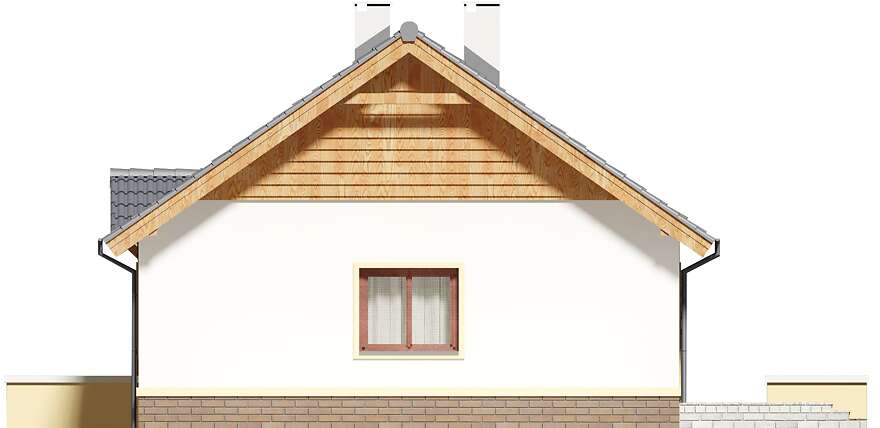

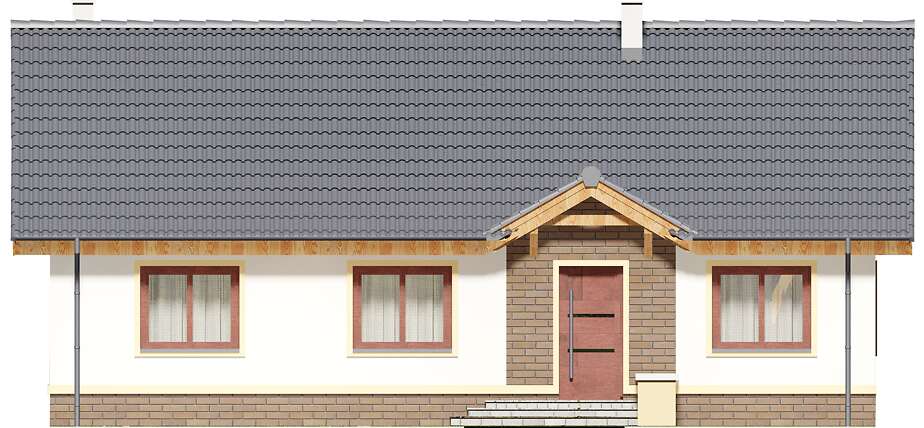

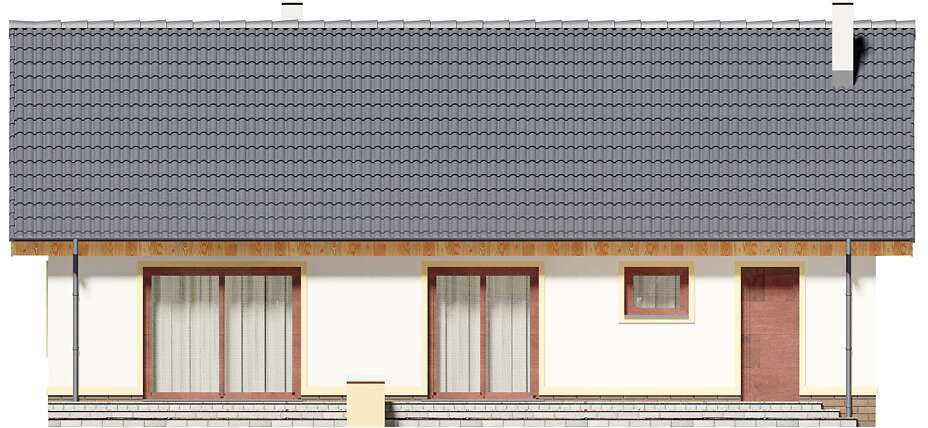

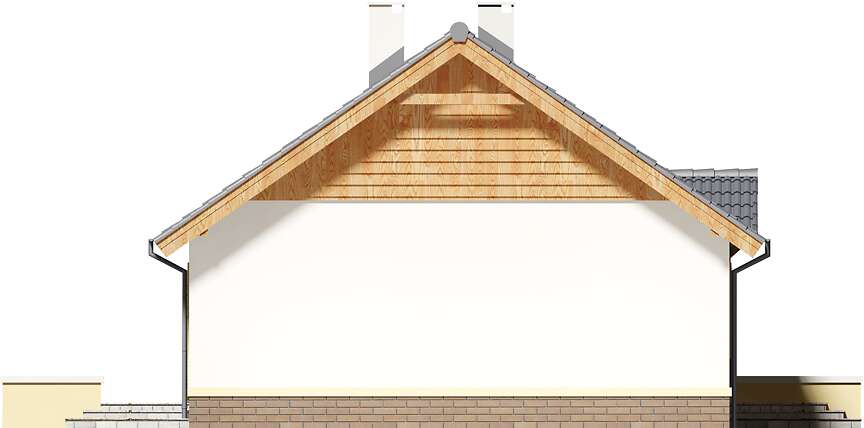

Elewacje

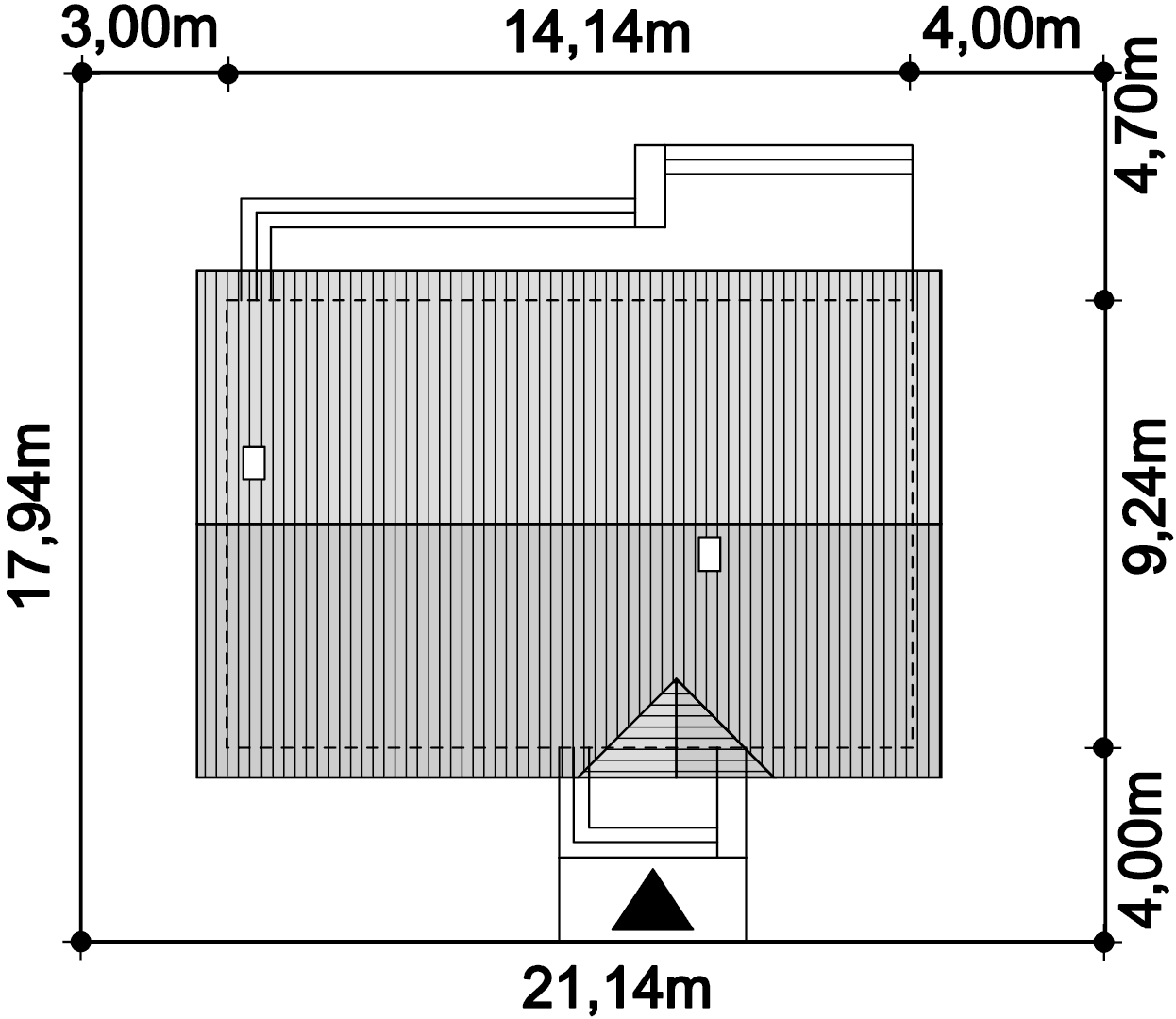

Rzut działki

Każdy projekt gotowy wymaga adaptacji do działki, przez uprawnionego architekta, zgodnie z miejscowym planem zagospodarowania przestrzennego. Architekt adaptujący może także wprowadzić wszelkie zmiany w projekcie gotowym, dostosowując go do indywidualnych potrzeb inwestora.

Znajdź adaptującego

Zapytaj o rysunki szczegółowe

Szacunkowe koszty realizacji

Opis robót	Ceny minimalne	Ceny średnie
Stan zero	41 603,00 PLN	59 098,00 PLN
Stan surowy otwarty	91 982,00 PLN	120 375,00 PLN
Stan surowy zamknięty	36 527,00 PLN	43 944,00 PLN
Razem	170 112,00 PLN	223 417,00 PLN
Szacunkowe koszty instalacji	32 723,00 PLN	43 958,00 PLN

UWAGA! Budując dom systemem gospodarczym można znacznie obniżyć koszty realizacji.
System gospodarczy – inwestor sam lub z pomocą rodziny, w miarę możliwości, wykonuje niektóre prace budowlane, nadzoruje budowę, wyszukuje promocje na materiały i dowozi je wraz ze sprzętem na plac budowy. Szacunkowo można tą metodą zaoszczędzić 25-35% kosztów inwestycji.
