Nastka 2 OZE odbicie lustrzane4 199 zł4 099 zł

Najniższa cena z ostatnich 30 dni: 4 099 zł

Zobacz wersja podstawowa

Kup u autora

Projekt spełniający WT 2021 Projekt spełnia zaostrzone wymagania dotyczące energooszczędności, izolacyjności przegród budowlanych oraz wysokości współczynnika EP poniżej 70 kWh/m²rok, które obowiązują od 1 stycznia 2021 roku.

Projekt dostępny od ręki

autor: architekt Katarzyna Maciejewska

-100 zł

Eurokody

Powierzchnia użytkowa

85,55m² +Kotłownia: 6,09m²

Powierzchnia zabudowy

69,63m²

Powierzchnia całkowita

138,66m²

Powierzchnia netto

97,92m²

Kubatura

432,28m³

Wysokość budynku

7,65m

Kąt dachu

40,00°

Powierzchnia dachu

103,75m²

Ep

28,30 kWh/(m²rok) biomasa

0,00* kWh/(m²rok) pompa ciepła

*projekt zeroenergetyczny

Minimalne wymiary działki

14,34x18,94m

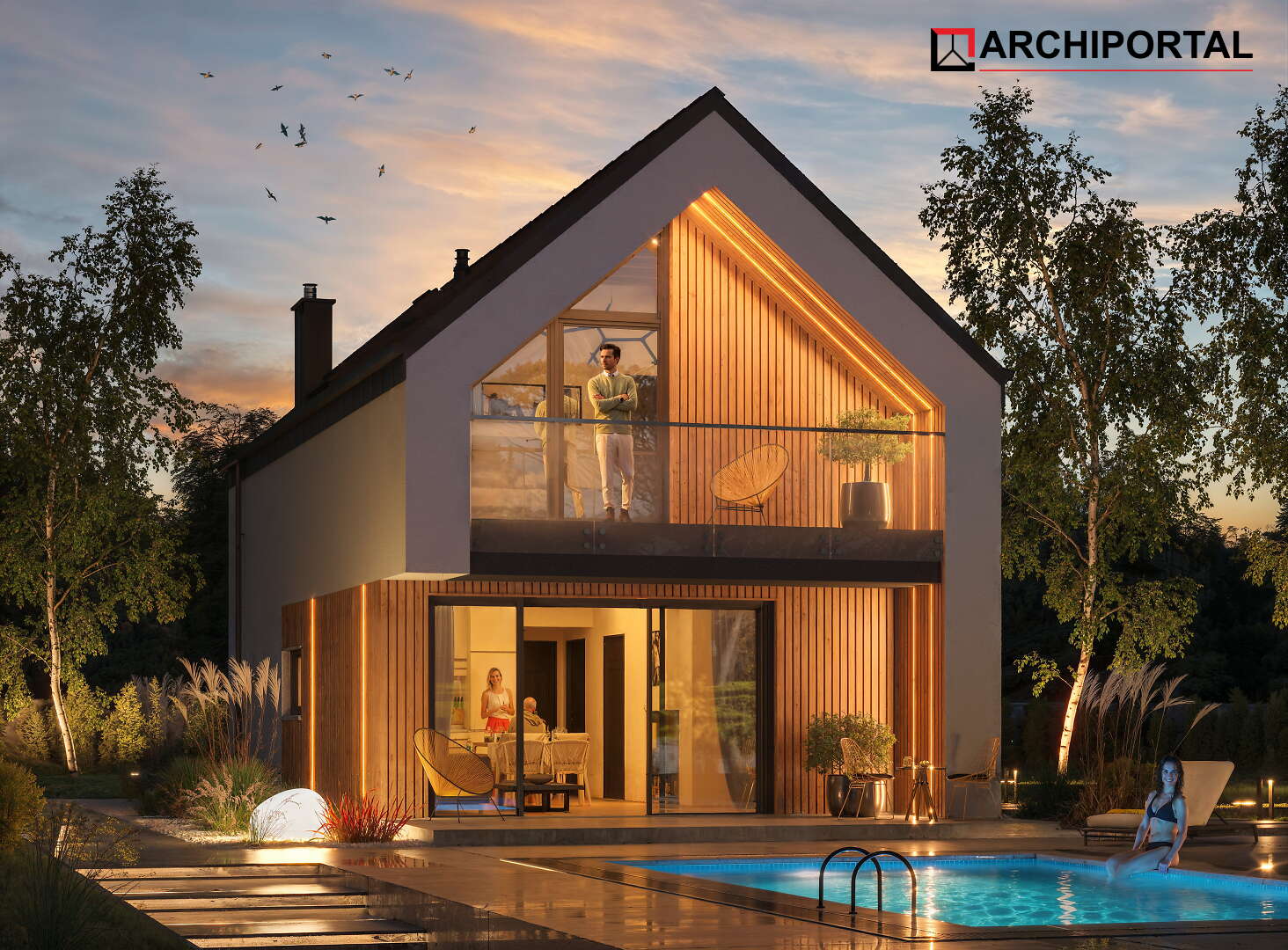

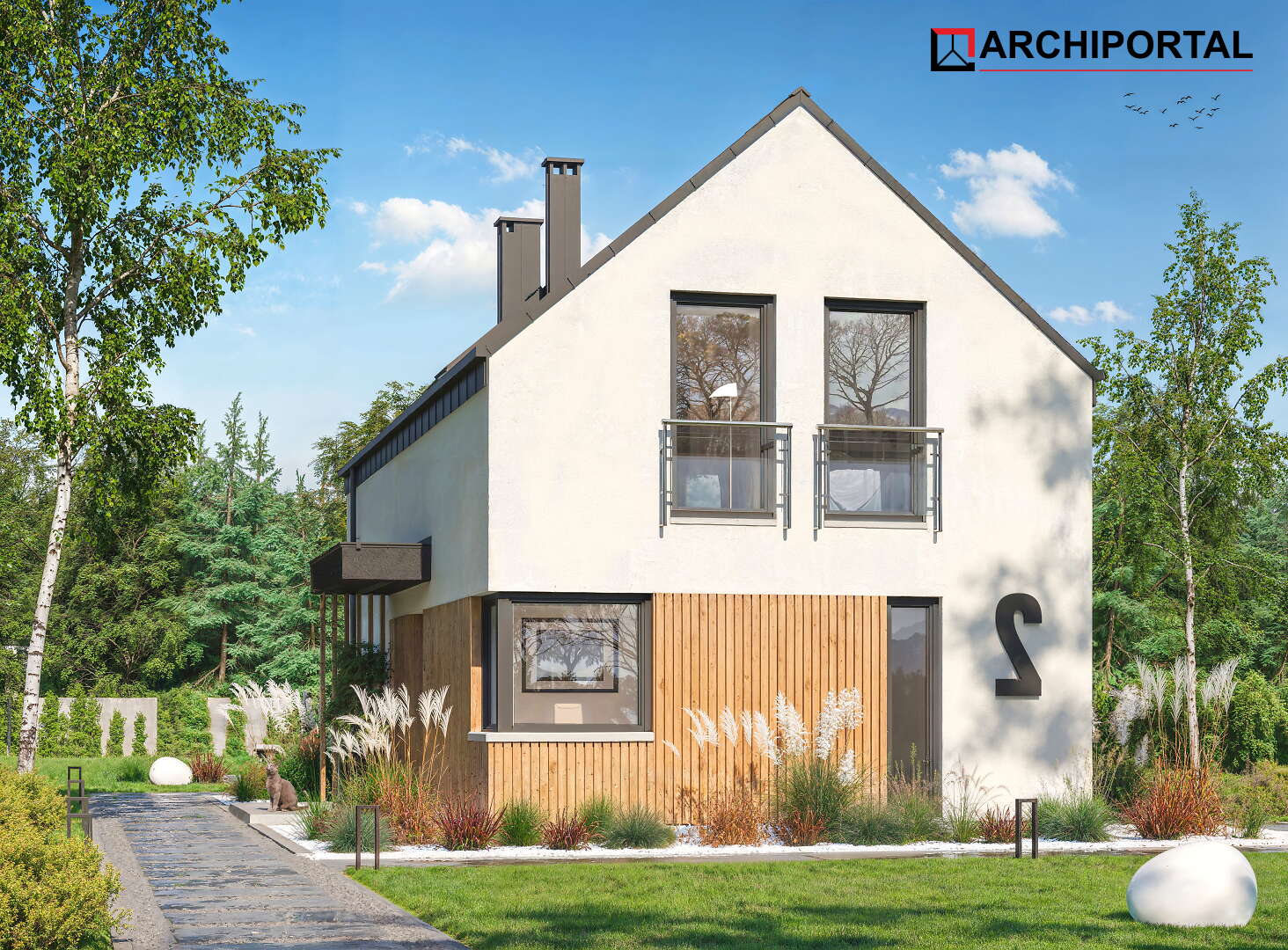

Niewielki budynek o powierzchni zabudowy nie przekraczającej 70m², który może pełnić rolę zarówno domku letniskowego, jak i budynku całorocznego przeznaczonego dla 3-4 osobowej rodziny. Charakterystyczna bryła, którą wieńczy dwuspadowy dach bez okapów oraz duże, nowoczesne przeszklenia idealnie wpisują się w aktualne trendy architektoniczne, oferując estetykę typu nowoczesna stodoła. Sercem parteru jest przestronny salon połączony z otwartą kuchnią, która bez problemu pomieści wszystkie niezbędne sprzęty. Domownicy będą mogli relaksować się na dużej kanapie, naprzeciwko której zaplanowano kącik telewizyjny i kominek. Nie zabrakło również miejsca na duży stół w jadalni, który w razie potrzeby można rozłożyć i ugościć większą ilość gości. Do dyspozycji mieszkańców jest jeszcze toaleta i niewielki gabinet, a także spora kotłownia z alternatywnym wyjściem na zewnątrz. W budynku zaprojektowano dwa rodzaje ogrzewania przy pomocy pompy ciepła i na biomasę. Pakiet z pompą ciepła zawiera projekt ogrzewania podłogowego rozprowadzonego w całym domu oraz projekt instalacji fotowoltaicznej. Inwestor sam może zdecydować na etapie adaptacji, które ogrzewanie zastosować w swoim domu bez konieczności przerabiana projektu.

Poddasze to typowa strefa nocna. Znajduje się tutaj duża sypialnia z miejscem na szereg pojemnych szaf przesuwnych, dwa dodatkowe pokoje, łazienka z miejscem na wannę i prysznic oraz praktyczna pralnia. W budynku zaprojektowano wysoką ściankę kolankową, dzięki czemu maksymalnie wykorzystano powierzchnię pod skosami, dom także świetnie nadaje się na wąską działkę.

Projekt domu NASTKA 2 OZE to harmonia nowoczesnego designu, funkcjonalności oraz rozsądnych nakładów, które trzeba ponieść, żeby spełnić marzenie o własnym domu. Zastosowanie odnawialnych źródeł energii do ogrzewania budynku jest natomiast świadomą dbałością o środowisko naturalne.

Uwaga! Dokumentacja Projektowa nie zawiera elementów małej architektury takich jak: donice, podesty, altany, grille ogrodowe, murki, pergole, a także innych elementów wizualizacji, takich jak: garaże i wiaty wolnostojące, drogi, podjazdy, ogrodzenia, baseny itp.

Dodatki do projektu

Zestawienie materiałów do projektu GRATIS* !!!

Wykaz podstawowych materiałów i prac niezbędnych do budowy domu, czyli tzw. ślepy kosztorys. Stanowi nieoceniony dodatek do projektu, uzupełnia go, ułatwia budowę, jest podstawą wyceny kosztów budowy i robocizny.
* Dla projektów z gotowym kosztorysem
Kosztorys inwestorski w cenie 500 zł

Kosztorys inwestorski zawiera dokładnie wyliczone koszty budowy domu od stanu zero do stanu deweloperskiego. Wszystkie nasze kosztorysy zawierają ponadto szacunkowe koszty instalacji oraz dodany podatek VAT.
W wielu przypadkach koszty budowy naszych domów opierają się o dwa poziomy cen – średnie i minimalne, daje to jeszcze lepszy obraz tego, z jaką rozpiętością wydatków będzie się musiał zmierzyć przyszły Inwestor.
Dodatkowy egzemplarz projektu w cenie 450 zł

Przyda się w trakcie zbierania ofert i wycen, a także podczas prac budowlanych. Warunkiem zakupu jest posiadanie oryginalnego projektu naszej pracowni. Dodatkowy egzemplarz można także oczywiście zamówić przy zakupie projektu. Dodatkowy egzemplarz składa się z projektu architektoniczno-budowlanego i projektu technicznego.
Ogrzewanie na paliwo stałe GRATIS !!!

Projekty oznaczone tą ikonką mają w standardzie zaprojektowane ogrzewanie na paliwo stałe (biomasę) oraz, jako alternatywę, ogrzewanie przy pomocy gazu ziemnego lub pompy ciepła. Inwestorzy często wybierają ogrzewanie na paliwo stałe ze względu na niskie koszty lub brak dostępu do sieci gazowej. Dokumentacja zawiera zawsze dwa w pełni zaprojektowane rodzaje ogrzewania. Daje to komfort swobody wyboru, bez konieczności przerabiana projektu.
Pakiet energetyczny GRATIS !!!

Projekty oznaczone tą ikonką posiadają zaprojektowane ogrzewanie przy pomocy pompy ciepła i ogrzewania podłogowego oraz gratisowy projekt instalacji fotowoltaicznej. Dodatkowo dokumentacja zawiera projekt ogrzewania na biomasę (pellet).
Elektroniczna wersja projektu w cenie 700 zł

Wersja elektroniczna projektu jest przydatna na etapie adaptacji projektu bądź w momencie gdy projekt jest złożony w urzędzie, a istnieje potrzeba ustalenia współpracy z wykonawcami. Wersja elektroniczna projektu wysyłana jest drogą elektroniczną, po wcześniejszym zakupie pełnej wersji papierowej projektu. Rekomendujemy zakup wersji elektronicznej projektu, po wcześniejszych konsultacjach z architektem adaptującym, ponieważ nie ma możliwości zwrotu wersji elektronicznej projektu. Każda wersja elektroniczna projektu, podobnie jak wersja papierowa, zabezpieczona jest specjalnym Indywidualnym Numerem Ewidencyjnym dla danego kupującego.
Wersja elektroniczna projektu zawiera:
- Opis architektoniczno-budowlany - wersja edytowalna
- Architektura budynku - Pliki DWG (wersja edytowalna): Rzut działki, Elewacje, Rzuty kondygnacji, Przekroje
- Architektura budynku - Pliki PDF: Elewacje, Rzuty kondygnacji, Rzut dachu, Przekroje, Zestawienie stolarki, Zestawienie warstw, Zestawienie materiałów (przedmiar robót)
- Konstrukcja budynku - Pliki PDF: Rzut fundamentów, Rzut stropu, Rzut więźby dachowej.

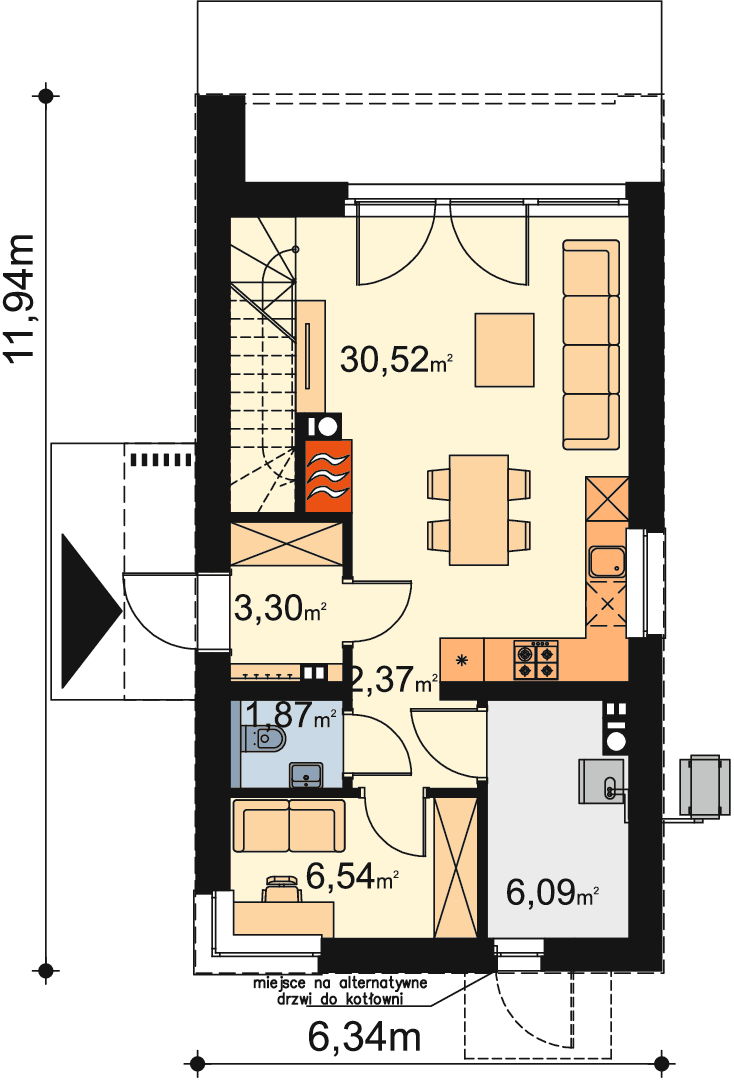

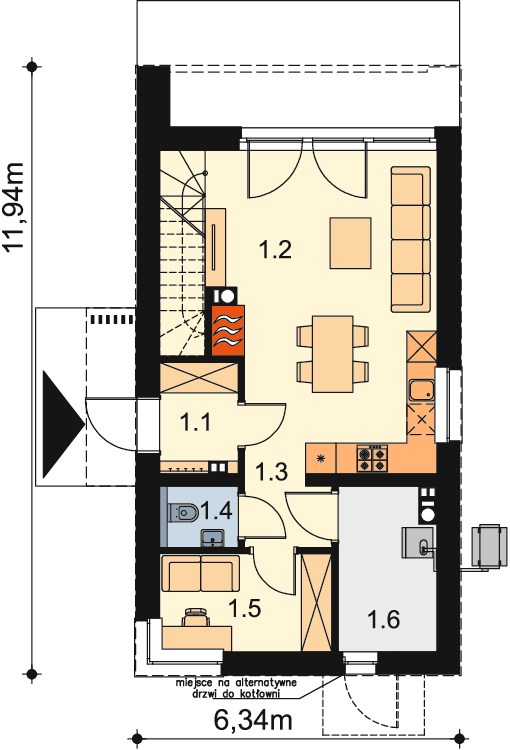

Rzut parteru 44,60m²


1.1	Wiatrołap	3,30m²
1.2	Salon, jadalnia, kuchnia	30,52m²
1.3	Korytarz	2,37m²
1.4	WC	1,87m²
1.5	Pokój	6,54m²
1.6	Kotłownia	6,09m²

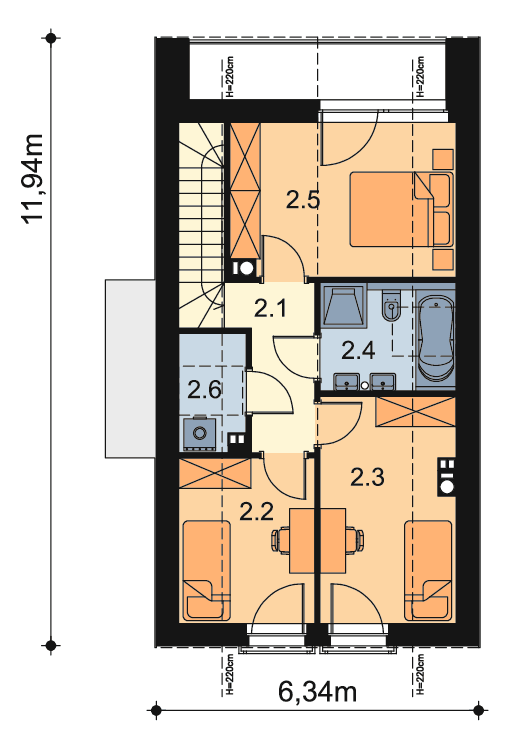

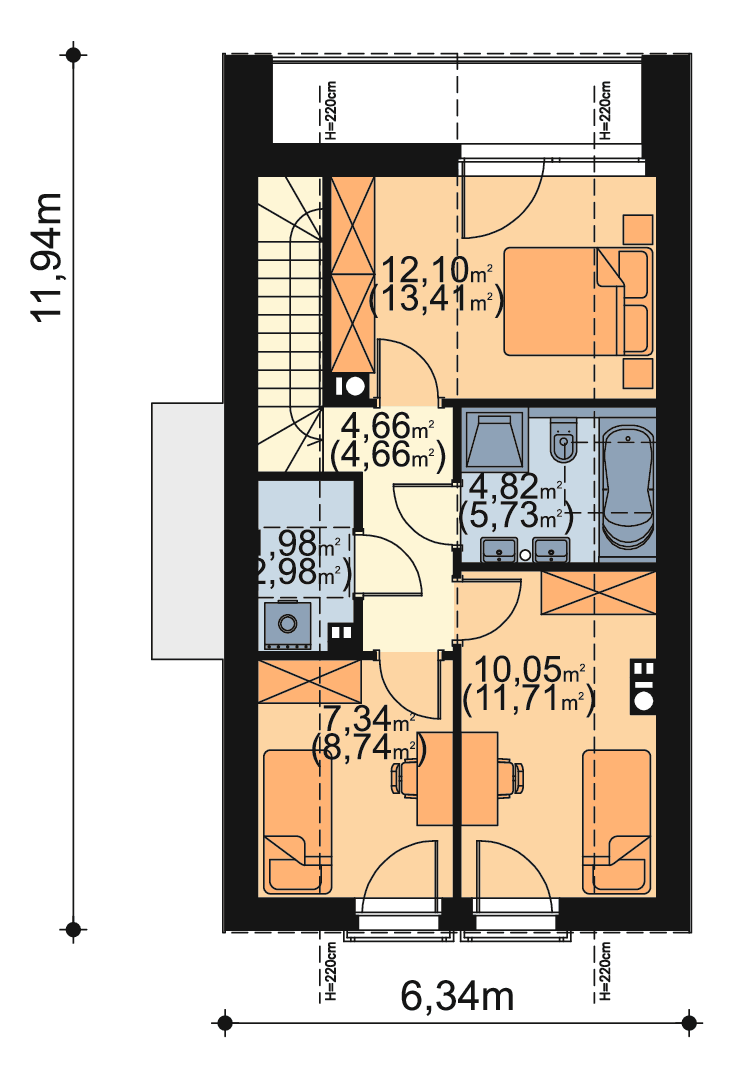

Rzut poddasza 40,95m² (47,23 m²)

zestawienie powierzchni użytkowej (powierzchnia podłogi)


2.1	Komunikacja	4,66m²	(4,66m²)
2.2	Pokój	7,34m²	(8,74m²)
2.3	Pokój	10,05m²	(11,71m²)
2.4	Łazienka	4,82m²	(5,73m²)
2.5	Pokój	12,10m²	(13,41m²)
2.6	Pralnia	1,98m²	(2,98m²)

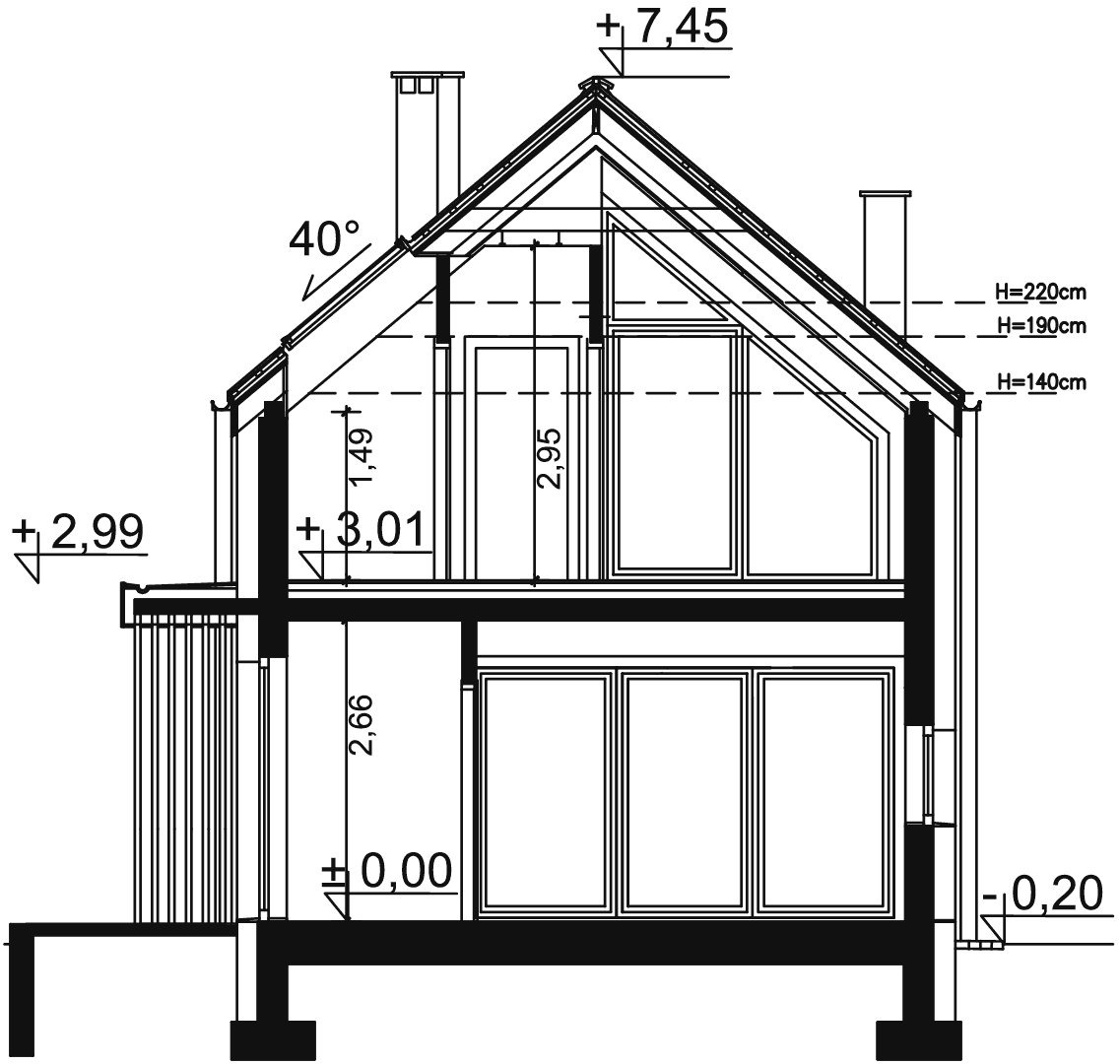

Przekrój

Budynek posadowiony został na fundamentach betonowych.
Ściany zewnętrzne dwuwarstwowe z betonu komórkowego 24cm + 20cm styropianu.
Ściany wewnętrzne z betonu komórkowego jak i z płyty gipsowo-kartonowej [na ruszcie].
Strop żelbetowy-wylewany.
Więźba dachowa drewniana.
Pokrycie dachu - blachodachówka lub dachówka cementowa lub dachówka ceramiczna.
Wentylacja grawitacyjna.
Ogrzewanie pompa ciepła z instalacją fotowoltaiczną + biomasa (do wyboru na etapie adaptacji projektu).

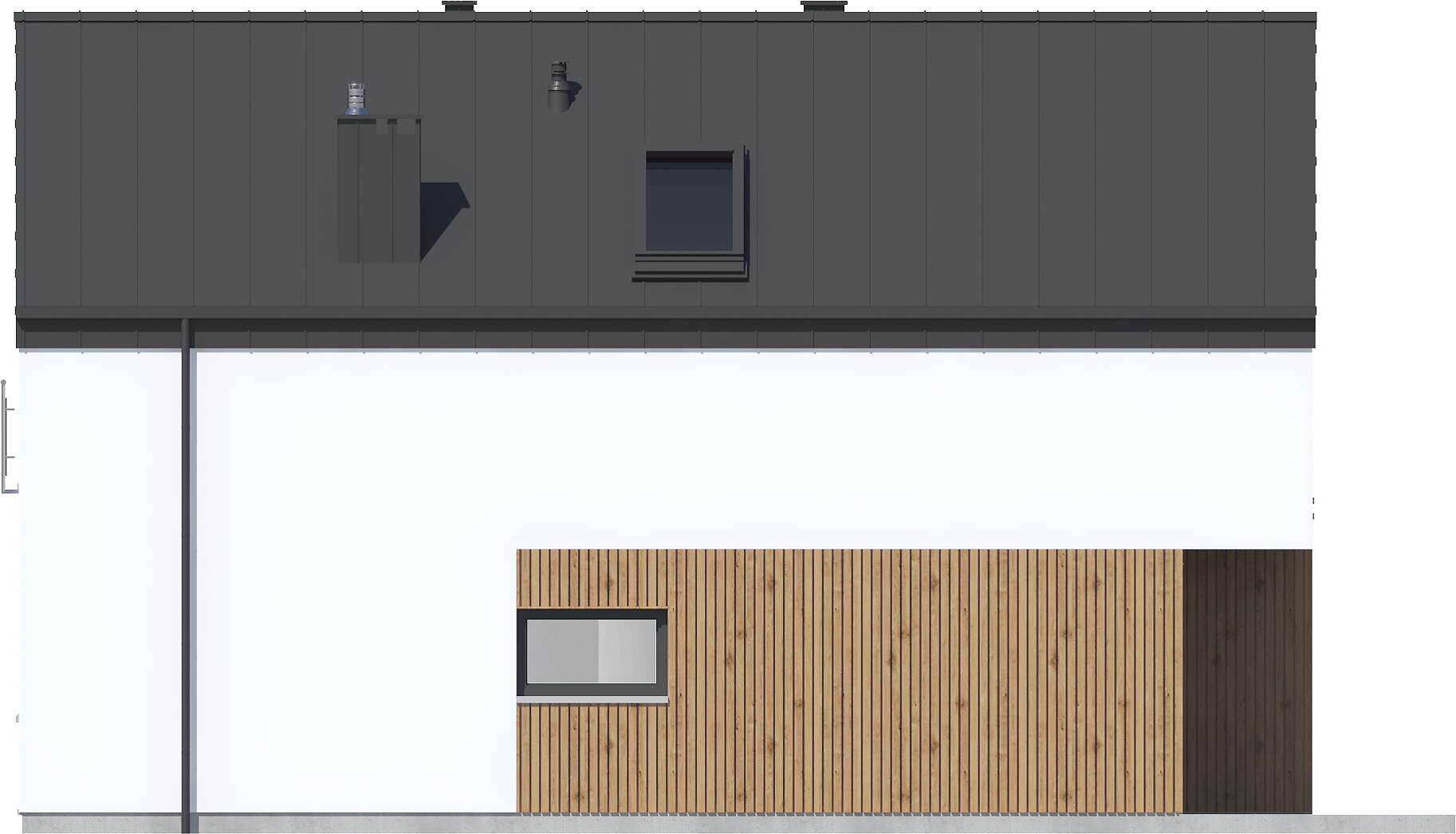

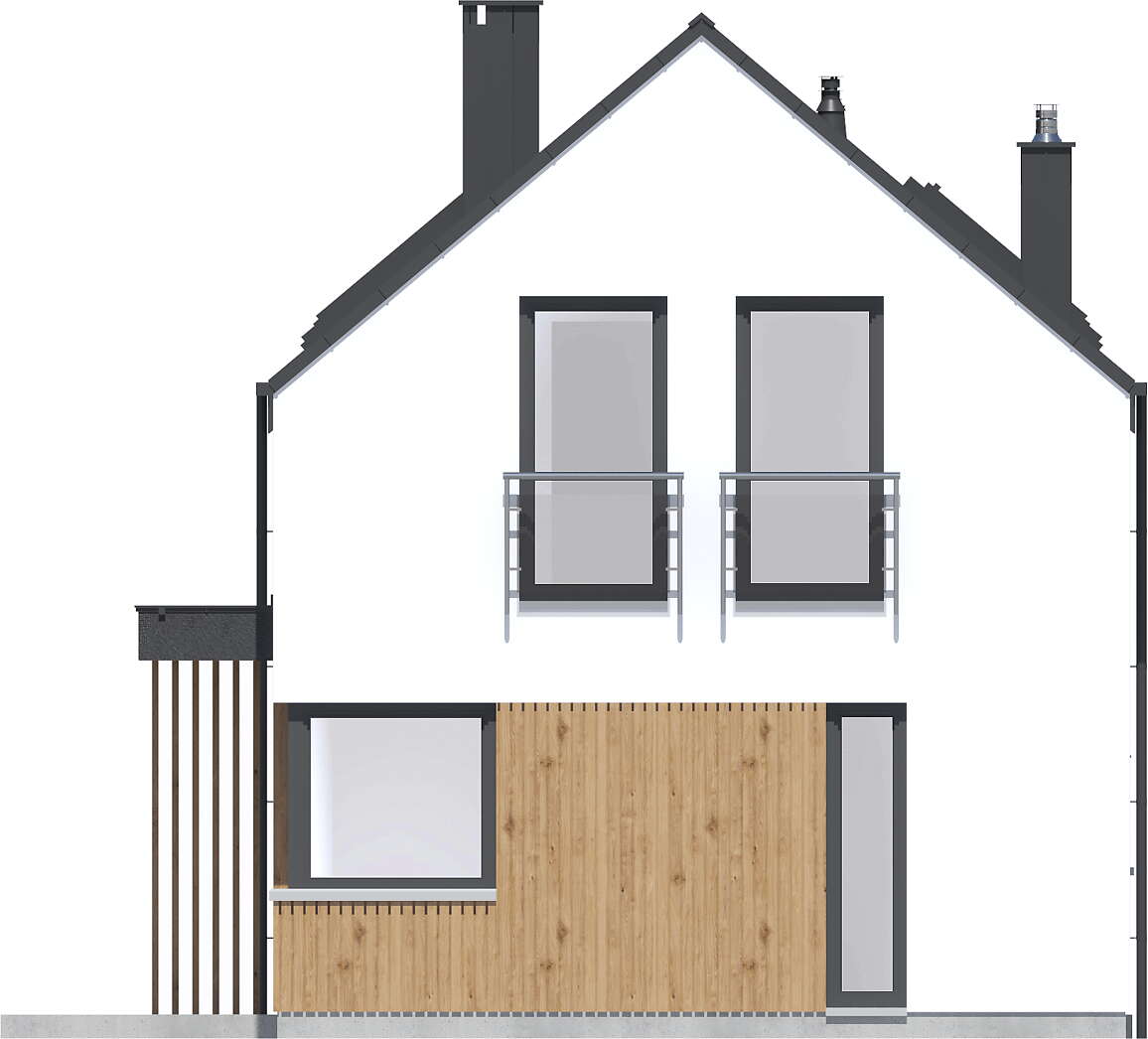

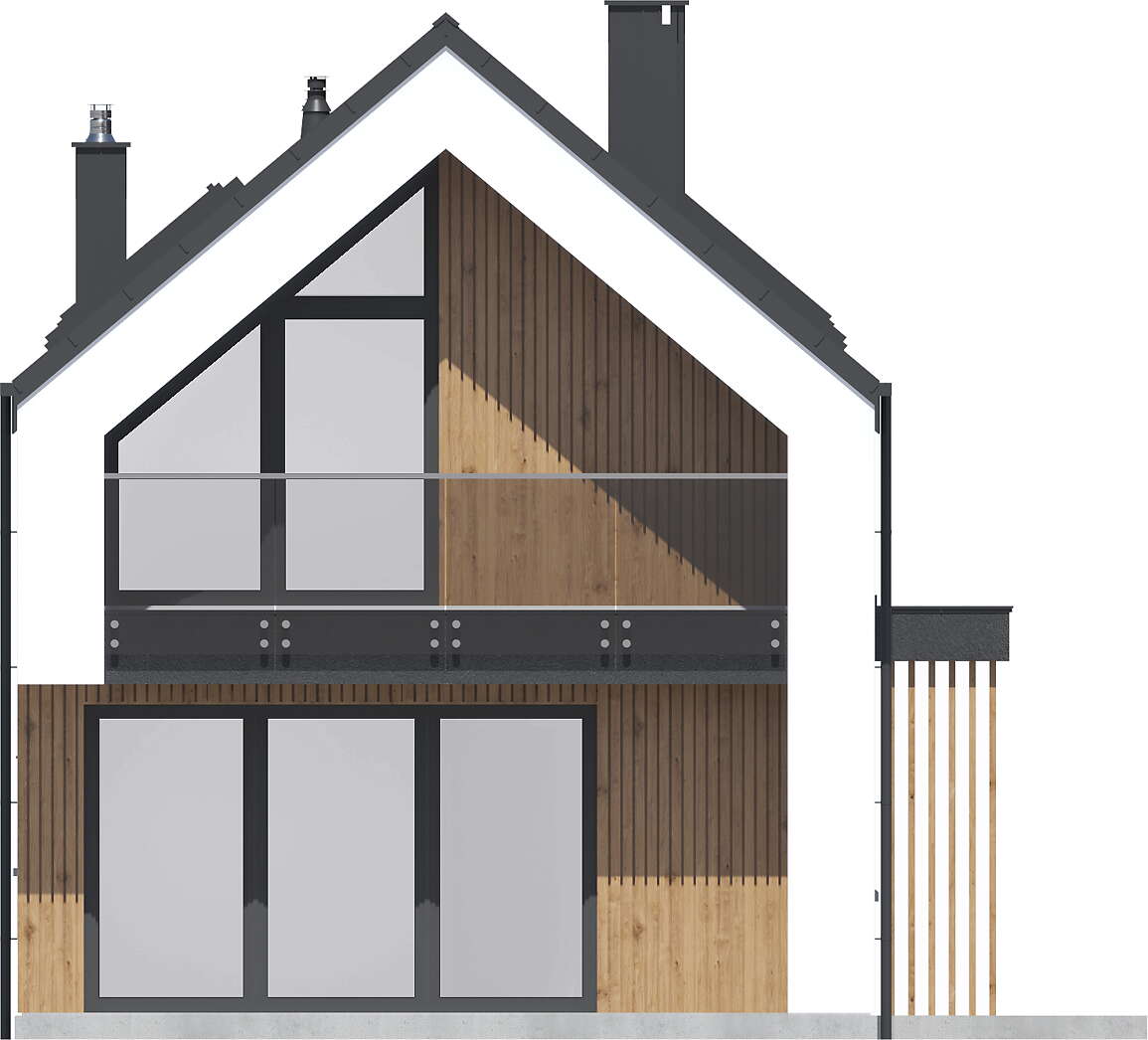

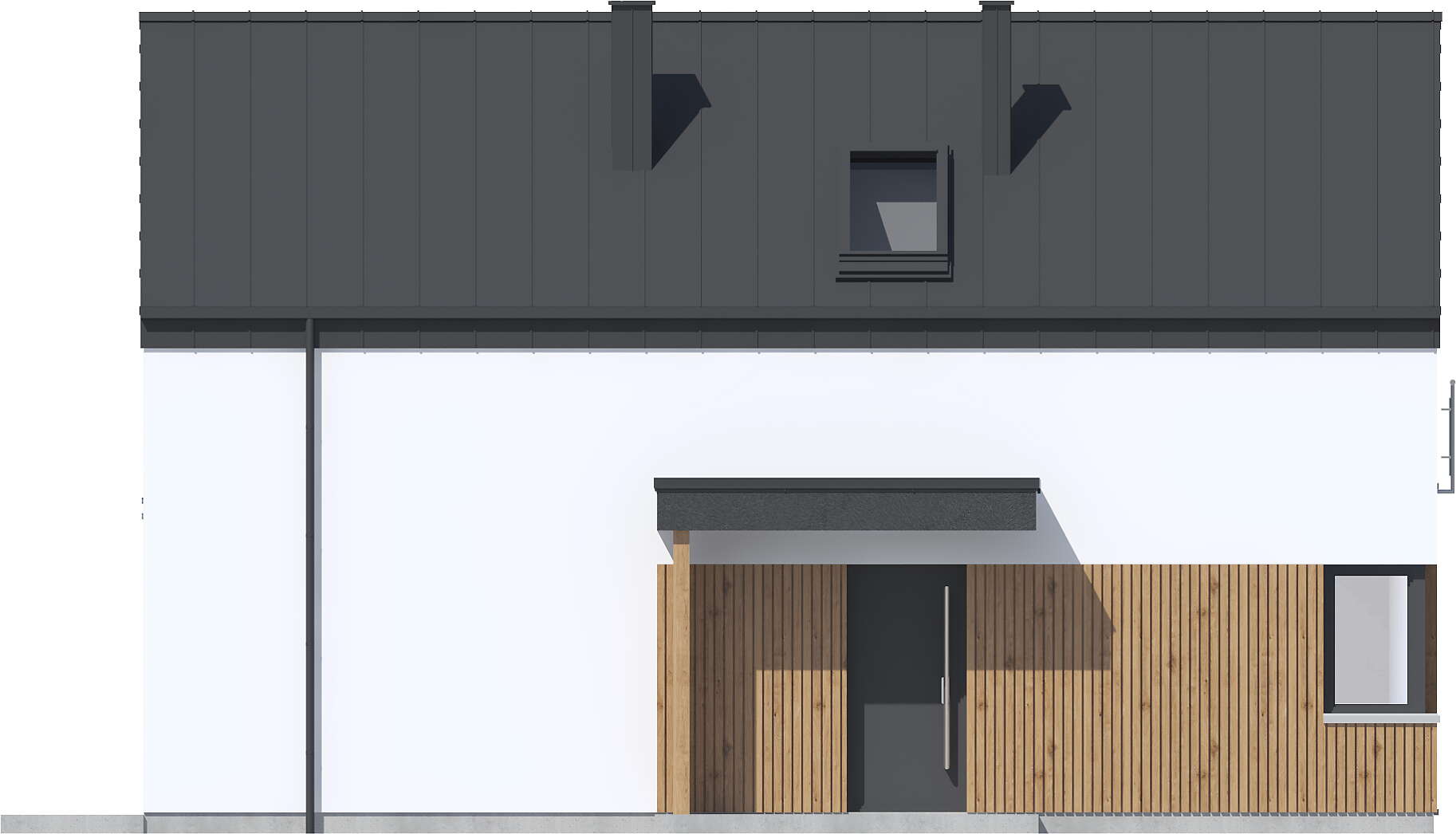

Elewacje

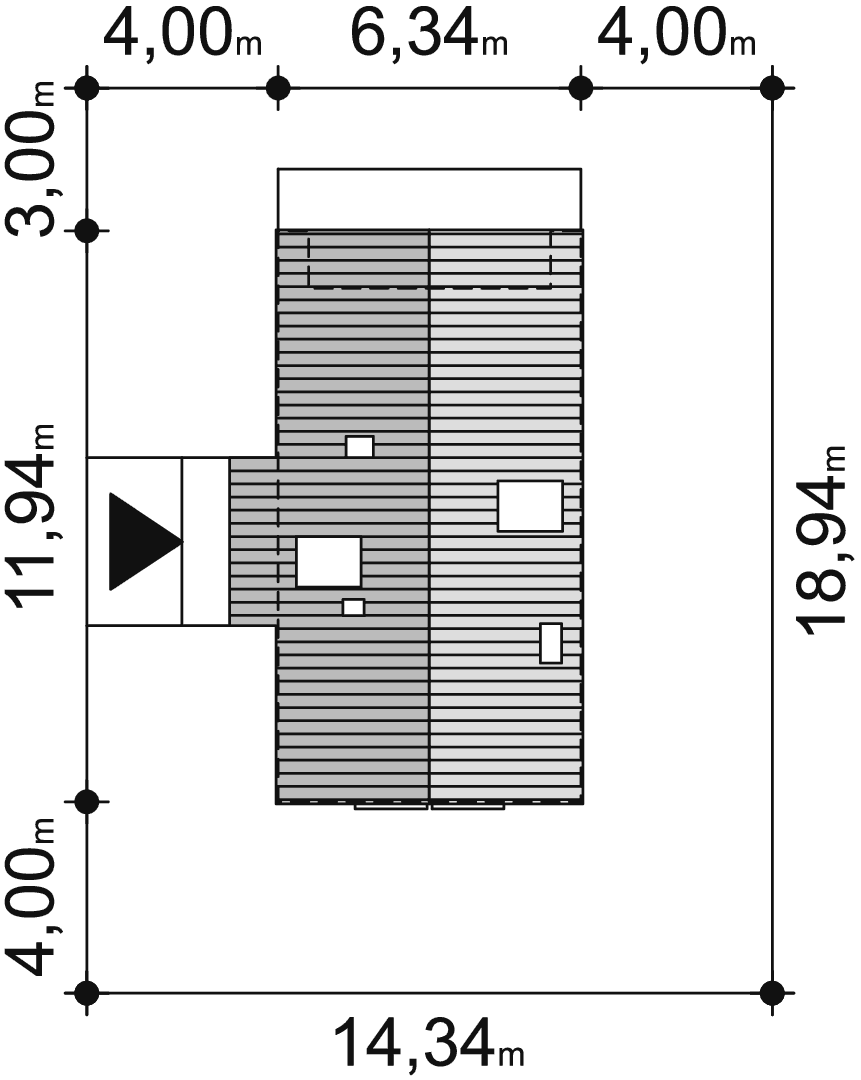

Rzut działki

Każdy projekt gotowy wymaga adaptacji do działki, przez uprawnionego architekta, zgodnie z miejscowym planem zagospodarowania przestrzennego. Architekt adaptujący może także wprowadzić wszelkie zmiany w projekcie gotowym, dostosowując go do indywidualnych potrzeb inwestora.

Znajdź adaptującego

Zapytaj o rysunki szczegółowe

Szacunkowe koszty realizacji

Opis robót	Ceny minimalne	Ceny średnie
Stan zero	33 346,00 PLN	45 684,00 PLN
Stan surowy otwarty	134 616,00 PLN	180 153,00 PLN
Stan surowy zamknięty	46 901,00 PLN	60 727,00 PLN
Razem	214 863,00 PLN	286 564,00 PLN
Szacunkowe koszty instalacji	127 475,00 PLN	141 450,00 PLN

UWAGA! Budując dom systemem gospodarczym można znacznie obniżyć koszty realizacji.
System gospodarczy – inwestor sam lub z pomocą rodziny, w miarę możliwości, wykonuje niektóre prace budowlane, nadzoruje budowę, wyszukuje promocje na materiały i dowozi je wraz ze sprzętem na plac budowy. Szacunkowo można tą metodą zaoszczędzić 25-35% kosztów inwestycji.
